带工程标注的工业夹具安装组件

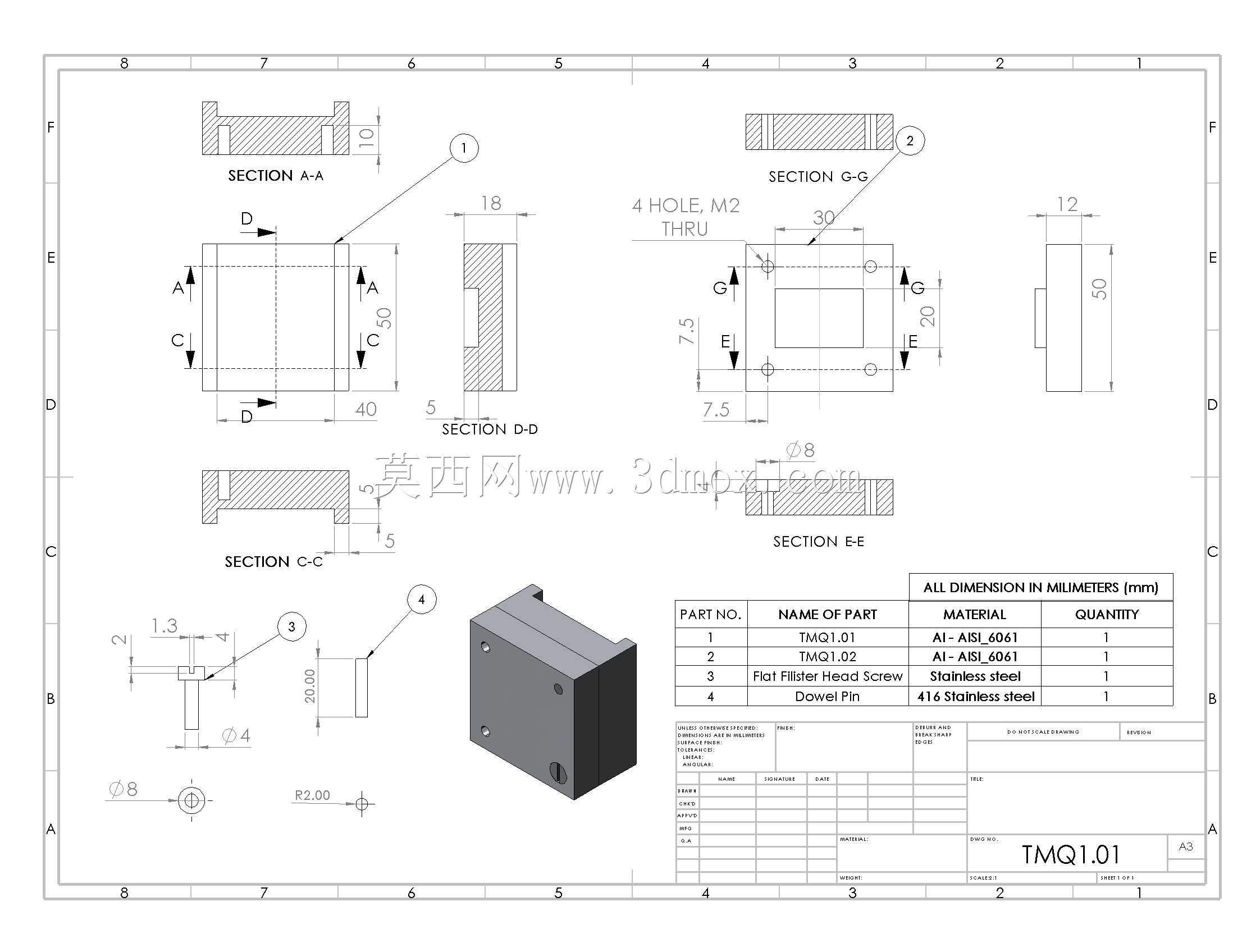

　　这类带完整二维工程标注的夹具组件，多应用在自动化产线的工位定位环节，也可作为小型检测设备的传感器安装基座使用，在精密装配、工件夹持定位场景中承担核心的连接与支撑作用。从结构设计来看，组件主体采用方块式基座构型，整体安装边界规整，长宽方向的安装孔位严格按照对称布局设计，四个M2螺纹通孔分布在基座安装面的四角位置，孔位距侧边的距离统一为7.5mm，能够适配多数标准小型光学传感器、接近开关的安装孔距，无需额外加工转接板即可完成装配。组件上设置的多组剖面结构，分别对应不同的功能区域：其中一处带台阶的沉孔结构用于容纳传感器的探测端，沉孔深度与直径的配合公差控制在合理范围，既可以保证传感器探测面与工件表面的距离符合检测要求，

　　又能避免传感器外壳与基座发生硬接触磕碰；另一处通槽结构用于布设传感器的连接线缆，槽宽尺寸刚好容纳常规规格的信号线缆，同时槽边做了微小倒角处理，防止装配时线缆外皮被锐边割破造成信号故障。设计过程中优先考虑了装配的便捷性，基座的非安装面做了统一的平面度处理，相邻面的垂直度公差满足常规工装的使用要求，不需要额外进行二次精加工即可直接投入使用。销钉孔的位置设置在基座的对角处，用于组件与设备机架的精准定位，装配时先打入定位销再锁紧安装螺丝，能够有效避免长期运行中组件受设备振动影响出现位置偏移，保证检测或夹持的重复定位精度。不同剖面的壁厚设计经过受力校核，在保证整体结构刚性的前提下尽可能缩减了不必要的材料冗余，整体重量控制在较轻的水平，

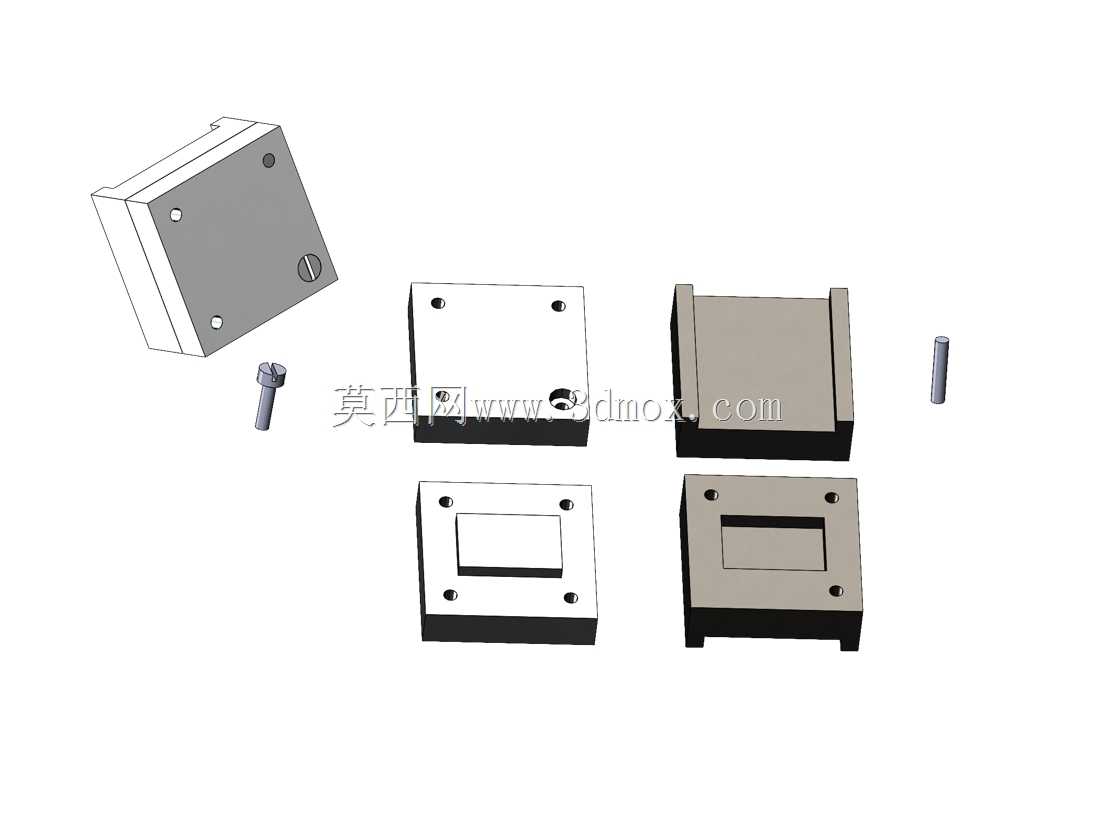

　　既不会给安装机架带来额外的负载负担，也能降低小型移动工位的运动惯量。组件附带的等轴测视图清晰展示了装配完成后的整体形态，各零件的装配关系明确，销钉、螺丝等标准件的选型都采用行业通用规格，后期维护更换时不需要定制特殊配件，能够大幅降低现场运维的成本与时间。在实际产线应用中，这类组件可以直接替换同安装尺寸的老旧基座，不需要对原有设备的安装面做任何改动，适配性较强，不管是新设备的组装搭建还是旧设备的备件更换都能适用。
