手动螺旋压紧式夹钳工装结构设计

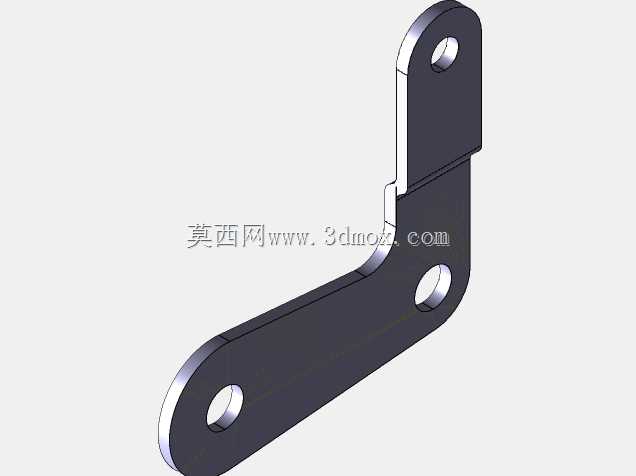

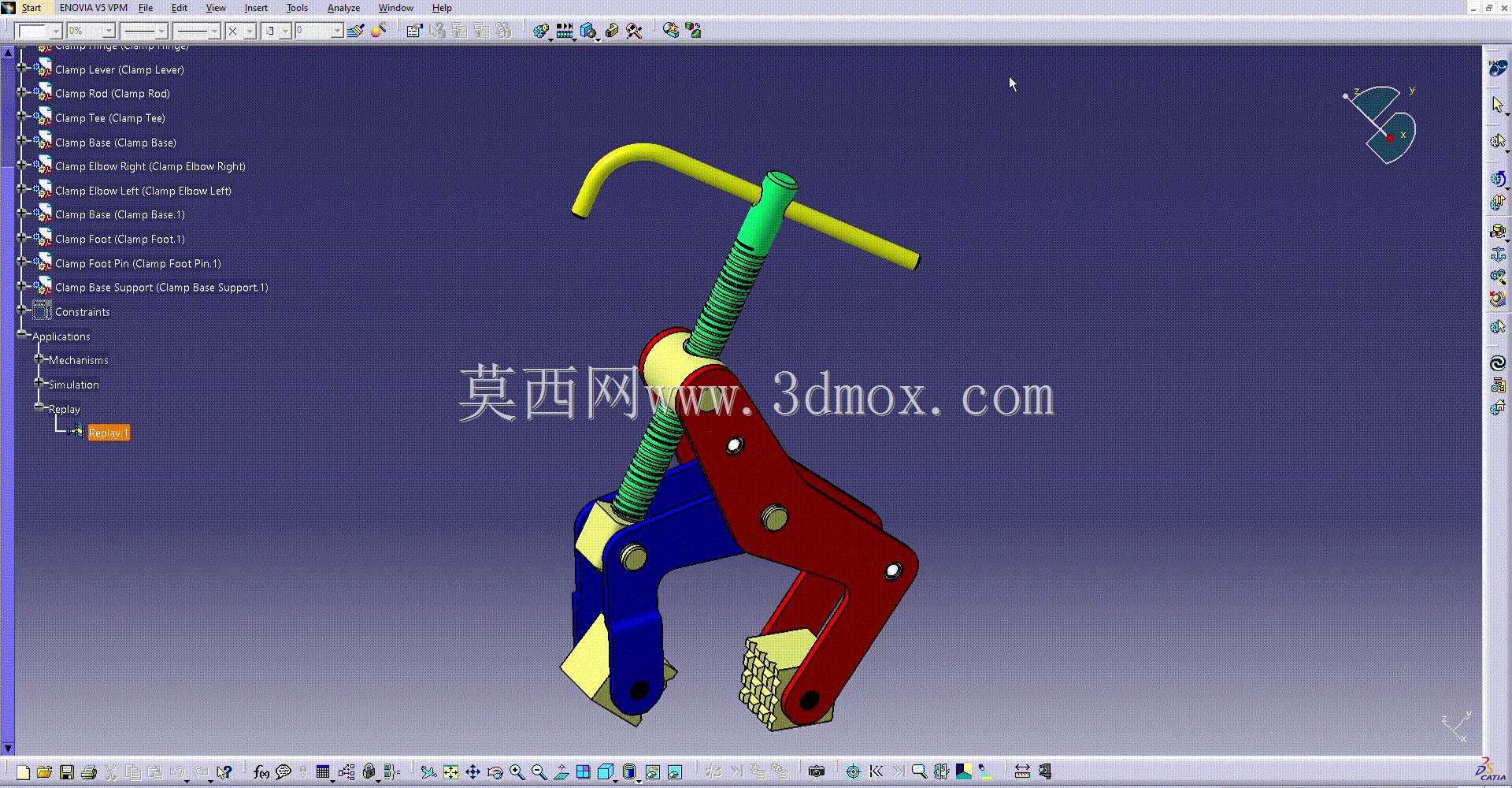

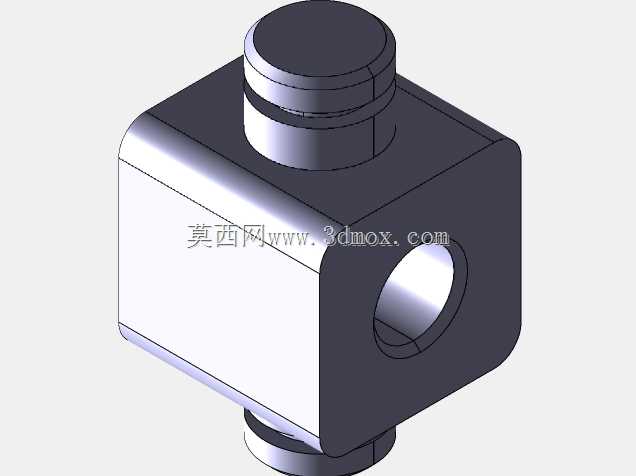

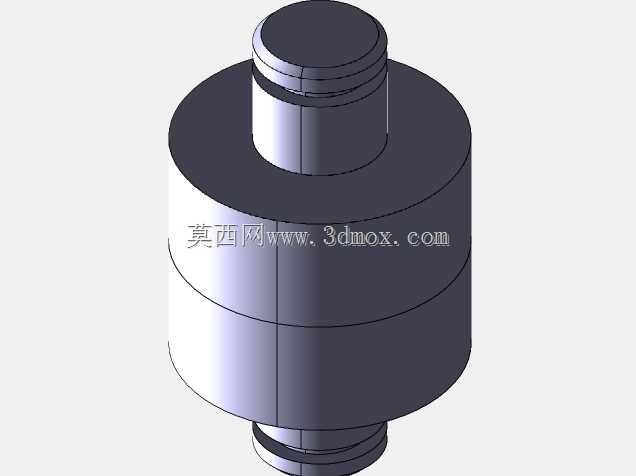

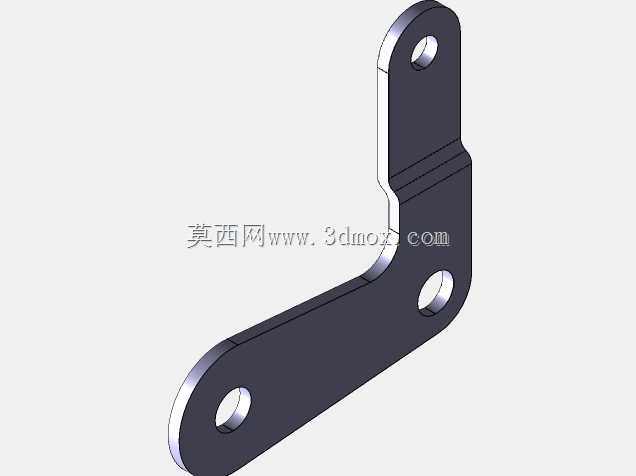

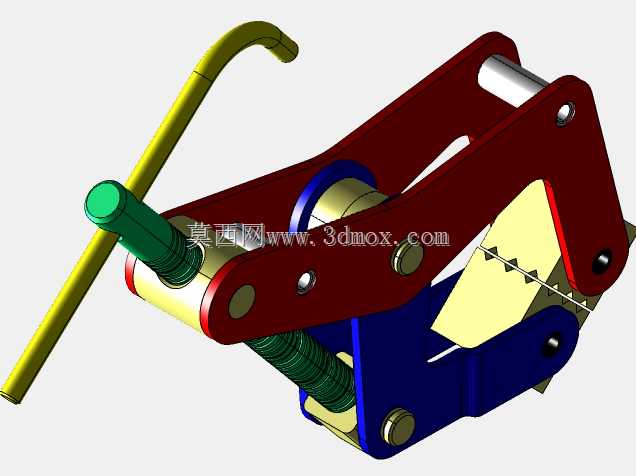

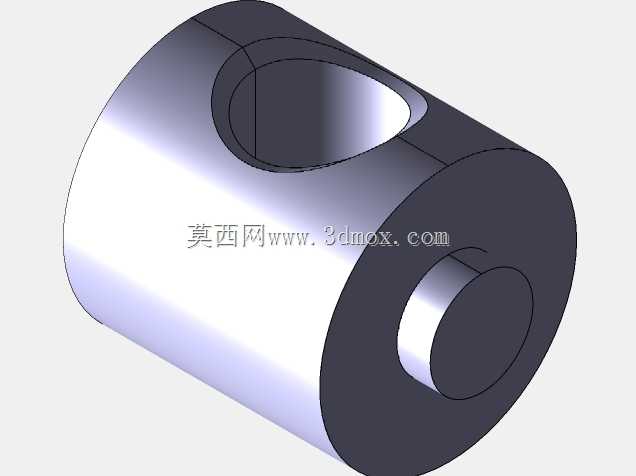

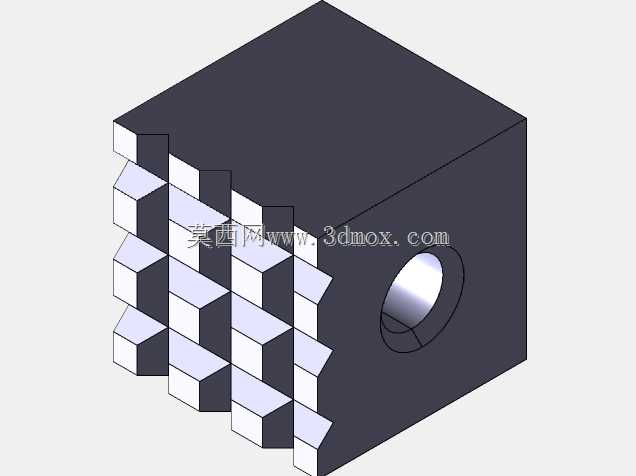

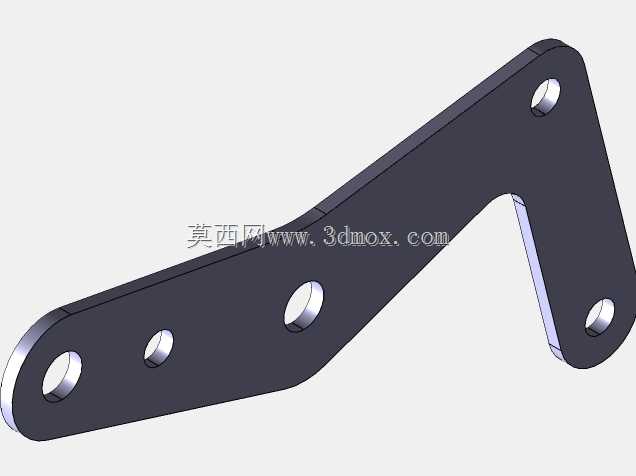

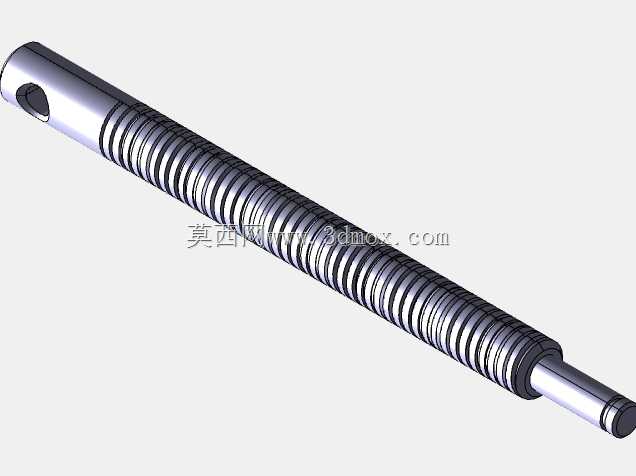

　　这类手动螺旋压紧夹钳，多应用在小型工件焊接、机加工临时装夹、装配工位辅助定位场景，尤其适合没有气源、电源的野外维修、零散件加工场景，不需要额外动力源，操作人员单手即可完成锁紧与释放动作，适配多批次小批量的柔性生产需求。从结构设计逻辑来看，整体采用杠杆增力配合螺旋进给的组合方案，弯型手柄作为手动操作端，通过梯形螺纹副传递压紧力，螺纹段的导程选用常规公制粗牙规格，兼顾进给速度与自锁性能，避免装夹过程中受振动出现松脱问题。夹臂部分采用对称铰接布局，两个钳臂通过中部销轴连接形成杠杆支点，上端与螺旋压头的连接座铰接，下端钳口做了适配不同工件外形的咬合结构，其中一侧钳口带防滑齿纹，另一侧做平压头设计，既可以夹持方形、矩形的规整工件，

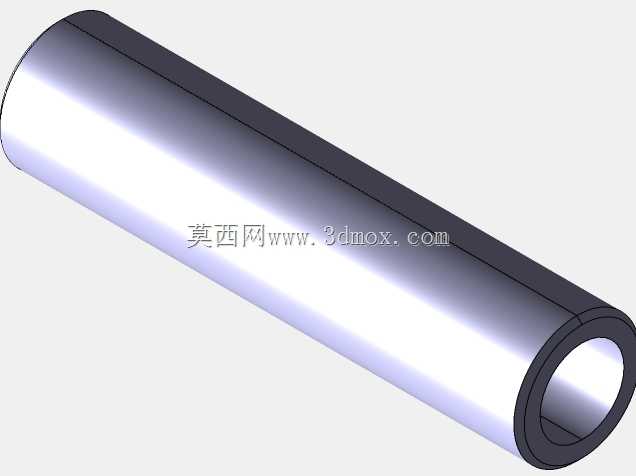

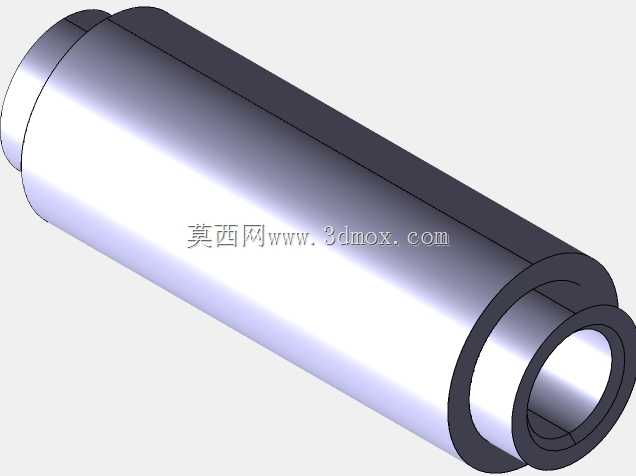

　　也能适配带一定弧度的异形件临时固定。安装边界上，该夹钳属于手动便携类工装，不需要额外固定安装面，整体收拢状态下的外形尺寸适配常规工位工具箱收纳，张开最大行程可覆盖常见小型结构件的夹持厚度需求，钳口的咬合深度经过优化，不会在工件表面留下过深的压痕，适合表面质量要求较高的有色金属件、喷塑件的临时装夹作业。设计过程中，铰接销轴的配合间隙控制在IT8级公差范围，既保证钳臂开合的顺畅度，又避免间隙过大导致装夹时出现偏摆，螺旋压头的端部做了球面自适应结构，压紧时可以自动贴合工件表面，不会因为工件表面存在微小斜度出现压点滑移的问题。钳臂的受力截面经过等强度优化，在保证整体刚性的前提下尽可能降低结构自重，长时间手持操作不会产生明显的负重感，

　　手柄外层做了防滑结构处理，带油污的手套操作时也不会出现打滑脱手的问题。在实际产线应用中，这类夹钳常配合焊接工作台、小型钻铣床使用，作为快速压紧件替代传统的螺栓压板装夹，能大幅缩短单件装夹的辅助时间，尤其是多工序流转的工件，不需要反复调整压板位置，扳动手柄即可完成装夹与拆卸，对于维修场景中的管路临时固定、钣金件拼接对位也有很好的适配性，钳口部分可以根据实际作业需求更换不同材质的压头，比如铜质压头、橡胶压头，避免划伤高精度工件表面。
