90度带法兰弯管管道钻模工装

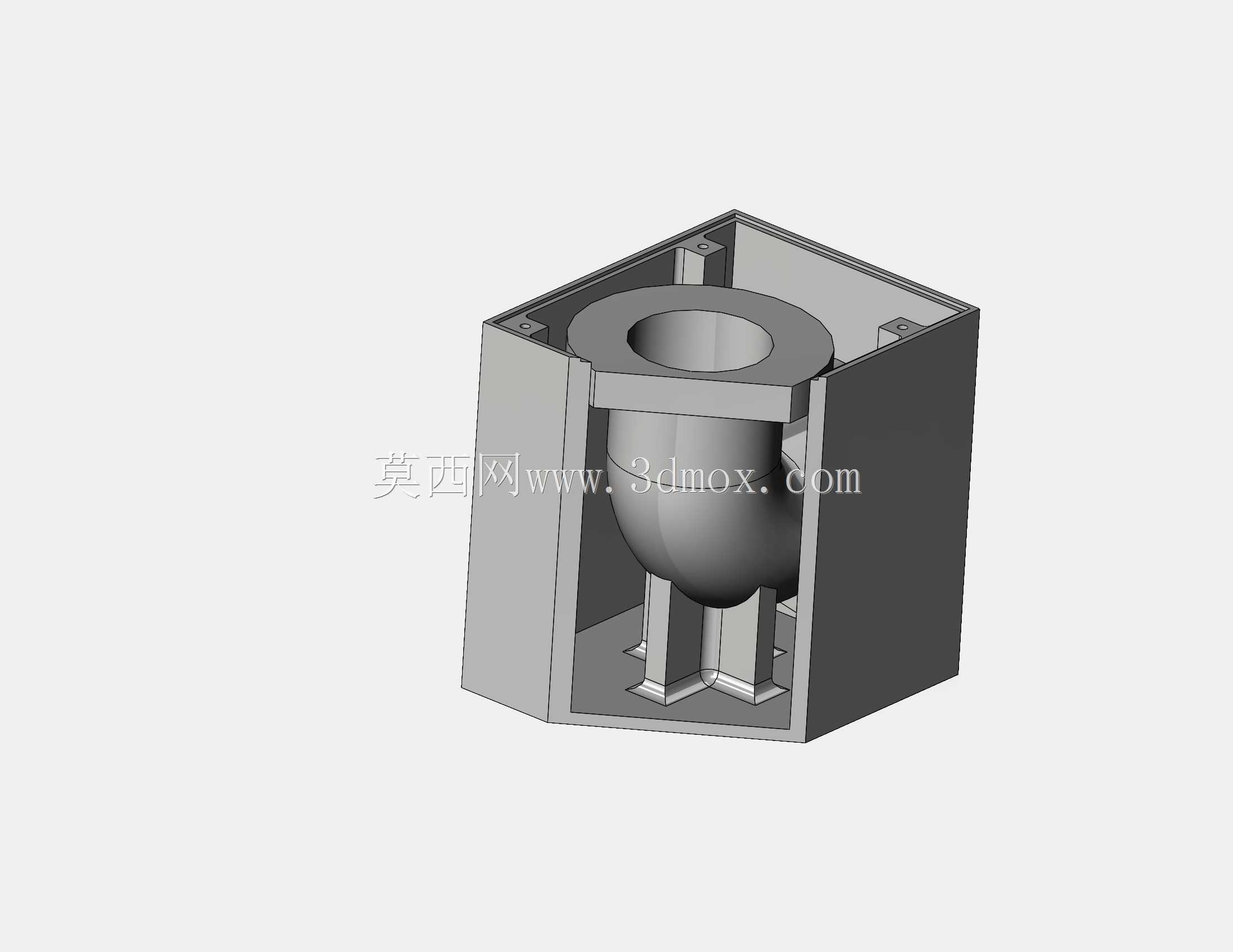

　　这套带双法兰的90度弯管钻模，在现场管路预制和车间批量钻孔工序里用得很普遍。做过化工、给排水或者压缩空气管路的工程师都清楚，弯头两端法兰的螺栓孔如果靠手工划线找正，不仅费工时，两法兰孔的相对相位还容易错位，装到管线上时螺栓穿不进去，返工磨孔是常有的事。这个钻模的核心作用，就是把弯管弯头和两端法兰的相对位置、法兰螺栓孔的分度角度一次性固定住，钻孔时直接以模体上的钻套孔导向，保证两端法兰孔系同轴、相位对齐。

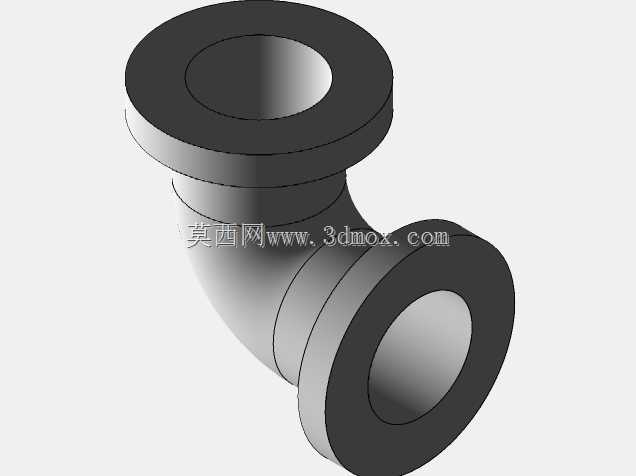

　　从结构上看，工件主体是一个标准90度冲压或铸造弯头，两端各焊接一片带颈或平焊法兰。法兰端面上沿圆周均布了若干螺栓通孔，孔数和分度圆直径随公称通径变化——图中可见每片法兰约8个孔，属于中大通径管路常见的配置。钻模在设计时，首先要锁定的是弯头的曲率半径和两端法兰端面的空间位置：90度弯头两个法兰端面互相垂直，端面间距由弯头中心半径决定，建模时必须先把弯头中心线按弯曲半径扫掠出来，再在两端垂直于中心线的基准面上放置法兰，保证法兰密封面与管段轴线严格垂直，这直接关系到管路对接后的密封性能。

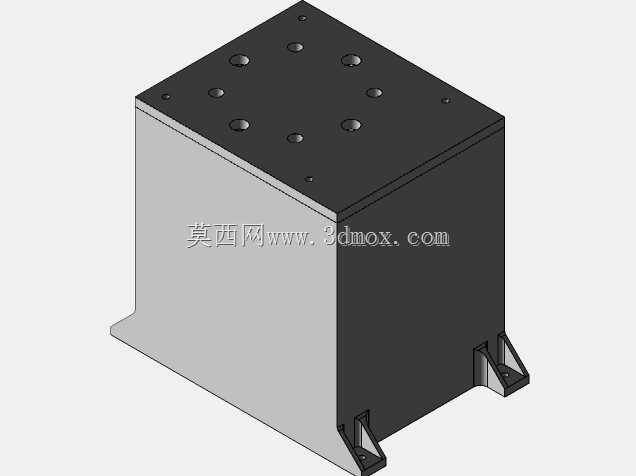

　　法兰螺栓孔的定位是这套工装的关键。钻孔时，钻模板贴合法兰端面，钻套孔对应螺栓孔位置，钻头经钻套引导进给，避免了划线误差和钻头跑偏。设计钻套孔分布时，要以法兰中心为原点，按螺栓孔数量做圆周均布阵列，同时两端法兰的孔位要满足相位要求：对于90度弯头，工程上通常要求两端法兰孔在弯曲平面内对中（即孔跨中或孔中布置），这样现场安装时法兰有统一的朝向基准，拧紧螺栓时受力对称。建模阶段可以先在一端法兰上完成孔的圆周阵列，再通过弯头两端轴线的几何关系，把孔系基准关联到另一端，保证两片法兰孔的相对角度可追溯。

　　安装边界方面，需要重点控制几个尺寸：一是法兰密封面到弯头弯曲中心的轴向距离，决定了弯头在管线中占据的空间包络；二是法兰外径和螺栓孔分度圆，这是与配对法兰、阀门、设备接口互换的依据，必须符合相应压力等级的管法兰标准；三是弯头背部的最小空间，弯管在狭窄管廊或设备旁安装时，弯曲外侧需要预留足够的操作和保温空间。三维建模时把这些尺寸参数化，公称通径或压力等级一变，法兰厚度、孔径、孔数、弯曲半径都能联动更新，出工程图时直接标注分度圆、孔数、端面距和弯曲半径，车间拿到图就能下料焊接。

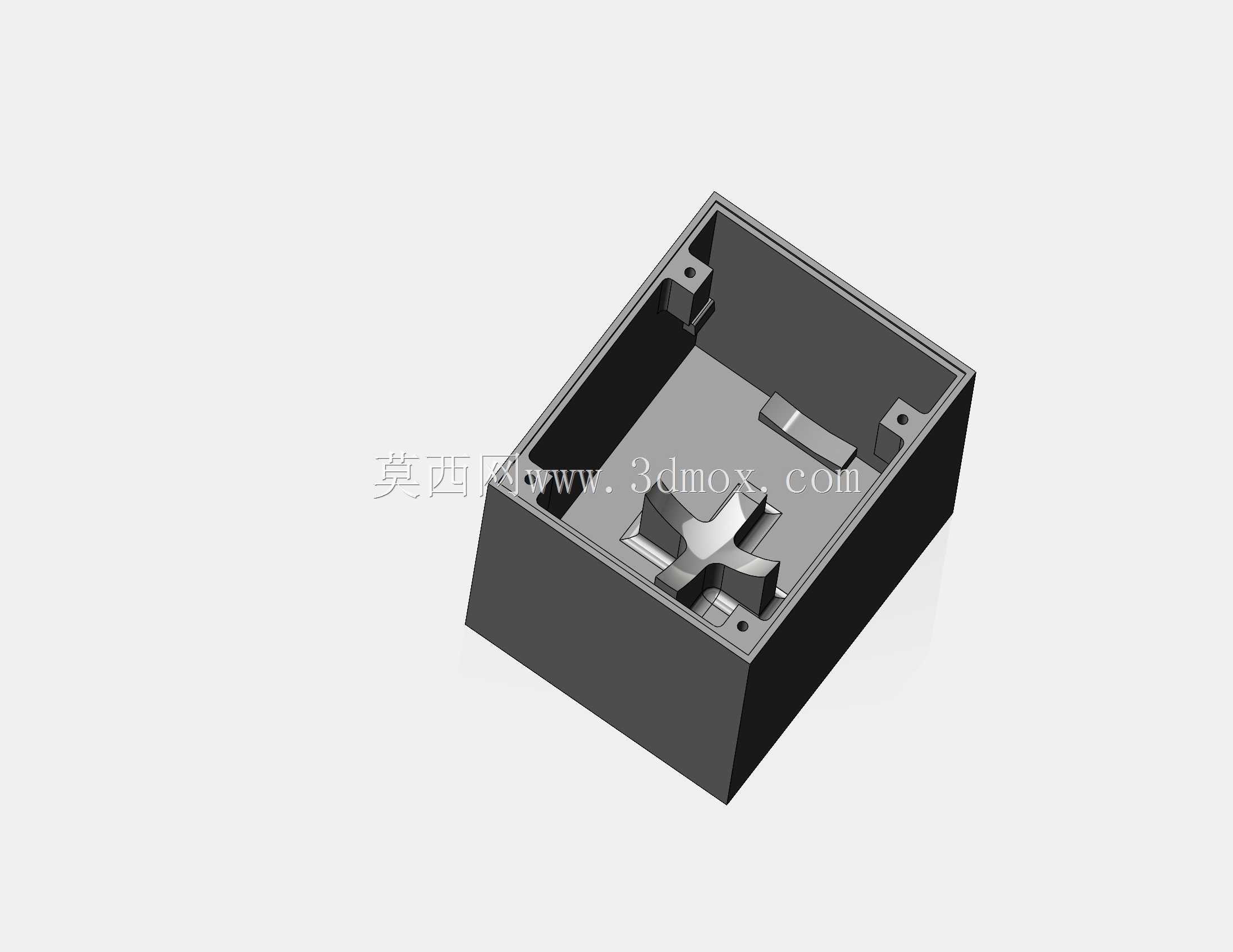

　　实际使用中，这类钻模工装往往和弯管焊接工装配合：先把弯头和法兰点固，再上钻模钻螺栓孔，或者先钻孔后组焊，顺序取决于法兰是平焊还是对焊。钻模本体要考虑排屑和钻头导向长度，钻套与法兰端面贴合要平稳，模体上还要留出夹紧位置，防止钻孔时工件窜动。对于多规格弯头的车间，把钻模设计成可换钻套、可调定位的结构，一套模体覆盖几个相近通径，经济性更好。整个模型把弯头、法兰、孔系和装配关系完整表达，既能用于工装结构评审，也能直接导出二维图指导加工，对管路预制厂和设备配套车间的工艺人员来说，是减少法兰孔错位、提高组对效率的实用参考。
