金属板材冲压加工用法兰压具结构

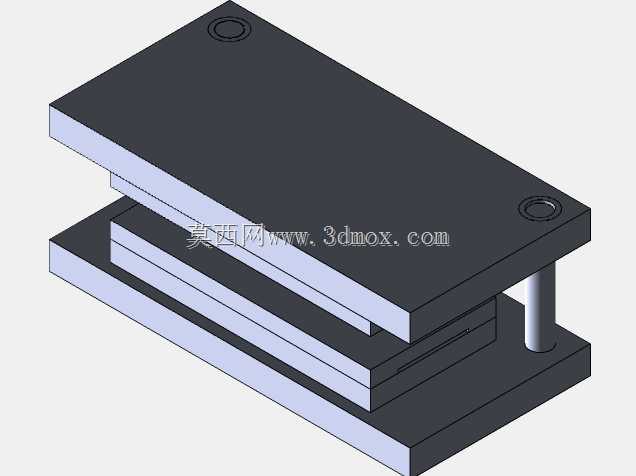

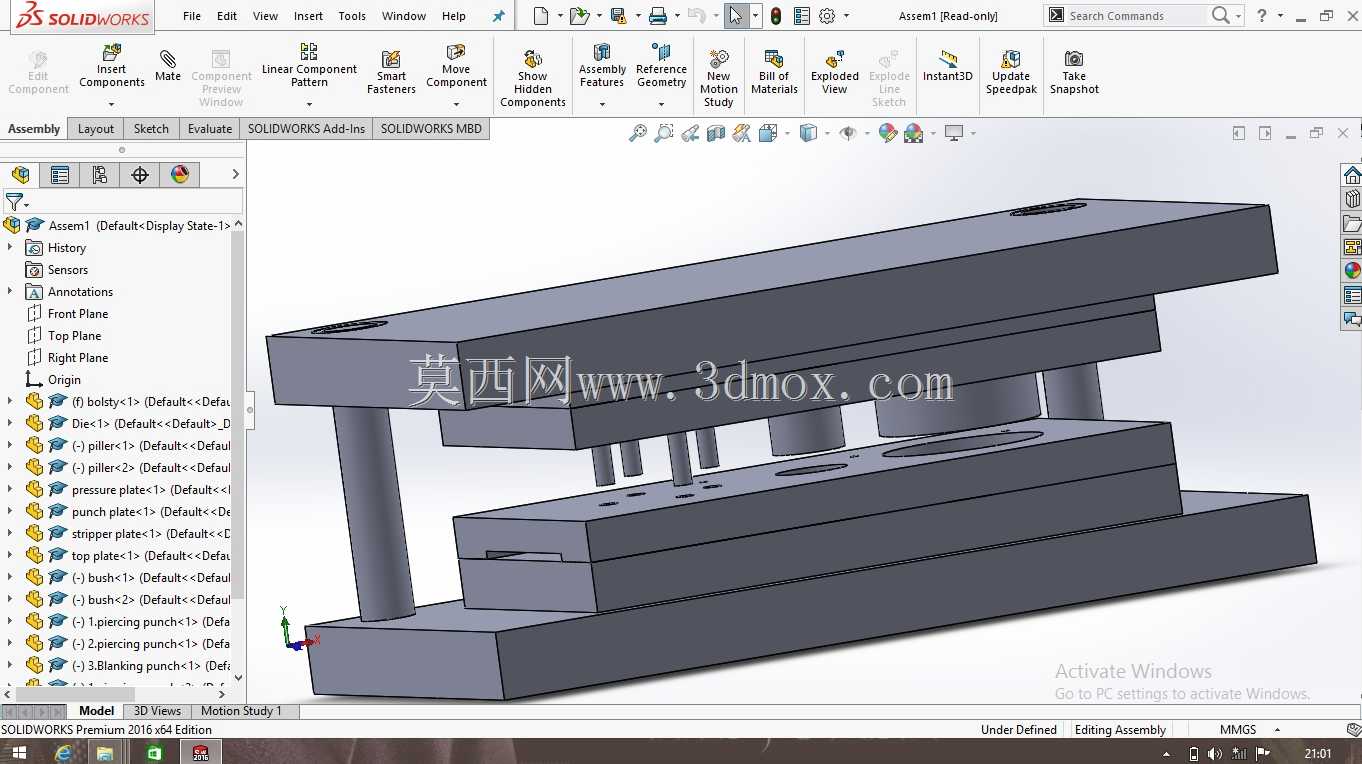

　　在五金冲压、家电钣金、汽车零部件配套的批量生产场景中，这类层叠式法兰压具是冲压工序里保障成型精度的核心工装部件，主要承担冲压作业中上下模合模时的均匀压合、板料定位约束功能，避免冲压过程中板料移位、起皱，保障冲压件的尺寸一致性与形位公差达标。整套压具采用上下平行板层叠结构，上下模座均选用调质处理的合金结构钢加工，表面做发黑防锈处理，模座四角预留导向柱安装孔位，配套的圆柱导向柱与模座孔采用H7/h6间隙配合，合模过程中可保障上下模的同轴度偏差控制在0.02mm以内，避免合模错位啃伤模仁。中间层叠的垫板与模仁安装位采用阶梯槽定位，无需额外紧固件即可实现模仁的快速更换，适配不同规格法兰类冲压件的生产需求，

　　换型时仅需拆卸导向柱即可完成模仁替换，大幅缩短批量生产中的换型调试时间。从安装边界来看，下模座底面为全平面加工，平面度公差控制在0.01mm/100mm范围内，可直接通过压板固定在压力机工作台面，无需额外加工适配底座；上模座顶面预留模柄安装位，可直接与压力机滑块连接，安装时无需复杂调平，仅需校验导向柱滑动顺畅度即可投入生产。设计过程中重点考量了冲压载荷的均匀传递，上下模座的厚度经过载荷校核，在100吨公称压力的冲压工况下，模座最大变形量不超过0.015mm，可保障冲压过程中压合力均匀覆盖整个板材加工面，避免局部压力不足导致的冲压件飞边、成型不到位问题。导向柱采用高碳铬轴承钢加工，表面淬火硬度达到HRC58-62，配合自润滑导套使用，

　　长期往复合模作业下的磨损量极低，可保障整套压具的使用寿命达到百万冲次以上。在实际生产应用中，这类压具除了适配法兰类零件的冲压落料、成型工序，也可通过更换中间模仁层，适配小型垫片、支架类钣金件的压合、校形工序，通用性较强。层叠结构的设计也方便维修保养，若某一层垫板出现压伤、变形，仅需更换对应层板即可，无需整体报废模座，大幅降低生产现场的工装维护成本。压具的边角位置均做了R3圆角倒角处理，避免安装调试过程中尖锐边角划伤操作人员，符合冲压车间的工装安全设计规范。上下模座的对角位置预留了起吊螺纹孔，方便车间内天车吊装转运，适配大吨位压具的安装移位需求。
