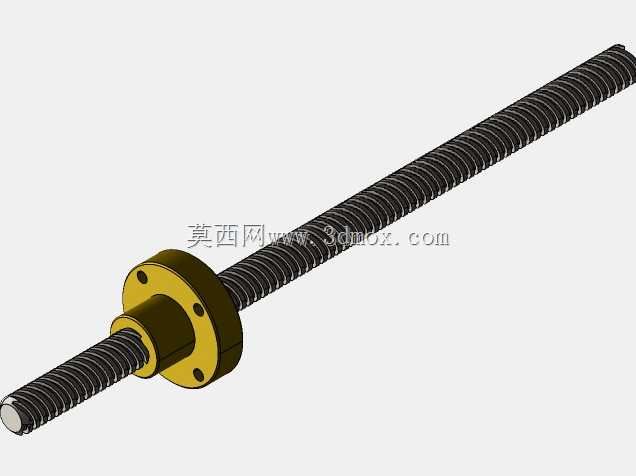

带法兰螺母的梯形传动丝杠结构

　　这款带法兰螺母的梯形丝杠，是直线传动场景里应用极广的基础部件，在各类需要将旋转运动转化为直线往复运动的设备中都能见到它的身影，从普通的工装进给机构、小型检测设备的位移调节平台，到轻工生产线的工位调整组件，都能适配对应的安装需求。从结构设计来看，丝杠主体采用梯形螺纹牙型，相比普通三角螺纹，梯形螺纹的牙侧角更小，传动过程中受力更均匀，螺纹接触面的承载能力更强，能够承受中等载荷下的持续往复传动，同时螺纹副之间预留了合理的配合间隙，既保证传动过程不会出现卡滞，也能通过选配螺母的间隙调整结构，满足不同传动精度要求的场景。配套的法兰式螺母采用一体化结构设计，螺母本体与安装法兰为同一基体加工而成，避免了装配式螺母的连接松动风险，

　　法兰端面上均匀分布的安装孔，能够直接通过螺栓将螺母固定在移动负载的安装面上，不需要额外设计螺母抱紧座，大幅简化了移动端的安装结构，减少了设备整体的装配工作量。从安装边界来看，丝杠的轴端可以根据实际安装需求加工出对应的支撑轴颈，适配两端的轴承支撑座，既可以采用一端固定一端支撑的安装方式，满足较长行程下的传动需求，也可以采用两端固定的安装方式，提升高转速传动下的丝杠刚性，避免高速运转时出现丝杠挠曲变形的问题。法兰螺母的外径、安装孔分布圆直径、螺纹公称直径之间的尺寸比例经过合理匹配，在保证螺母自身结构强度的前提下，尽可能压缩了螺母的径向安装尺寸，能够适配安装空间较为紧凑的小型设备。在实际使用过程中，这款丝杠的传动平稳性表现较好，

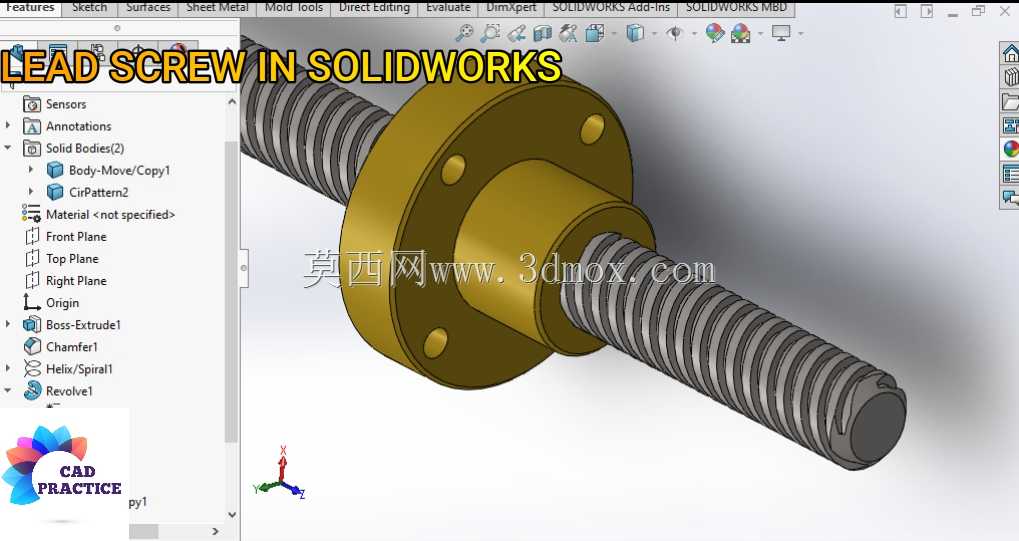

　　梯形螺纹的自锁特性也让它在垂直传动场景中具备一定的负载保持能力，不需要额外加装制动机构就能在断电状态下保持负载位置，降低了配套设备的结构复杂度。建模过程中，螺纹部分采用螺旋扫描特征生成，完整还原了梯形螺纹的牙型轮廓与导程参数，法兰螺母上的安装孔、定位止口都做了精确的特征还原，能够直接用于装配干涉检查、运动仿真验证，也可以作为基础结构参考，根据实际负载、行程、安装空间需求调整对应尺寸参数，快速衍生出适配不同设备的丝杠传动组件。
