SOLIDWORKS搭建DNA双螺旋结构展示模型

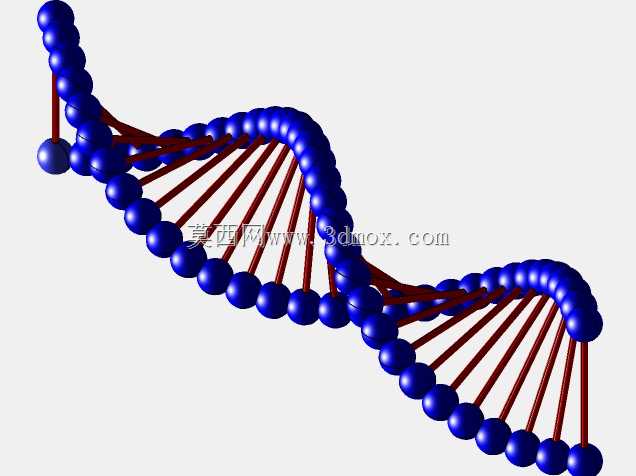

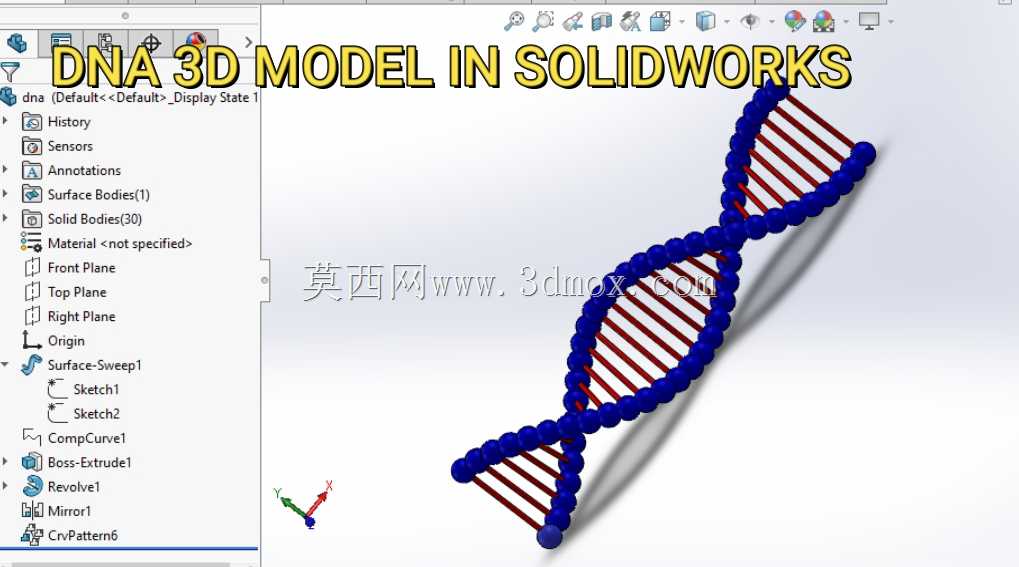

　　在生物医学工程、科普教育装备以及科研演示场景中，具象化的分子结构模型一直是辅助认知、传递结构逻辑的核心载体，DNA双螺旋结构作为分子生物学领域最具代表性的结构形态，其三维实体化呈现需要兼顾结构准确性与展示直观性，本次搭建的DNA结构模型完全遵循沃森克里克提出的双螺旋空间构象逻辑，还原了两条多核苷酸链反向平行缠绕的空间走向，以及碱基对横向连接形成的梯状支撑结构。从设计思路层面，建模初期先确定螺旋升角与螺距参数，参考真实DNA分子的空间比例，将每圈螺旋包含的碱基对数量、相邻碱基对的垂直间距按照等比例放大的展示级尺寸设定，避免出现结构比例失真导致的认知偏差。建模过程中先通过草图绘制单条螺旋的空间引导线，

　　利用复合曲线功能拟合出平滑的螺旋路径，再通过扫描特征生成外侧的磷酸骨架结构，骨架采用连续的球状单元串联排布，既还原了分子结构的视觉特征，也能让模型在3D打印制作时具备更好的结构强度，避免细长杆件易断裂的问题。碱基对部分采用等截面的杆状结构，两端分别与两侧螺旋骨架上对应位置的球状单元做布尔合并，保证整体结构的连接刚性，相邻碱基对之间的旋转角度严格按照36度设定，匹配每10对碱基完成一圈螺旋的真实构象，不会出现螺旋疏密不均的问题。从应用场景来看，这类结构模型可直接用于中学、高校的生物课堂演示，相比平面示意图能让观察者直观理解双螺旋的空间缠绕关系，也可用于科普展馆的互动展项，配合灯光标识可区分不同碱基类型，强化科普传播效果；

　　在生物医学相关的展会、学术交流活动中，这类精准的结构模型也可作为可视化展示载体，辅助讲解基因编辑、分子检测相关的技术原理。从安装与使用边界来看，模型整体为一体化结构，无需额外组装支撑，底部可根据展示需求加装平面底座，底座安装孔位可适配常规展架的固定尺寸，整体外轮廓的螺旋最大直径控制在常规展示台的承载范围内，不会出现超宽超高的摆放问题；模型表面无尖锐棱角，所有球状单元与连接杆件的连接处均做了圆角过渡，适合公共展示场景下的近距离观看甚至触摸互动，不会出现划伤风险。结构设计阶段还考虑了不同输出场景的适配性，不管是用于渲染制作科普动画，还是导出通用格式进行3D打印制作实体展品，模型的曲面连续性都能满足要求，不会出现破面、重叠面等影响后续使用的问题，骨架与碱基对的分色设计也在建模阶段做了实体分块，后续渲染或实体制作时可直接赋予不同材质，无需额外拆分面组。
