三辐式工业操作手轮结构设计

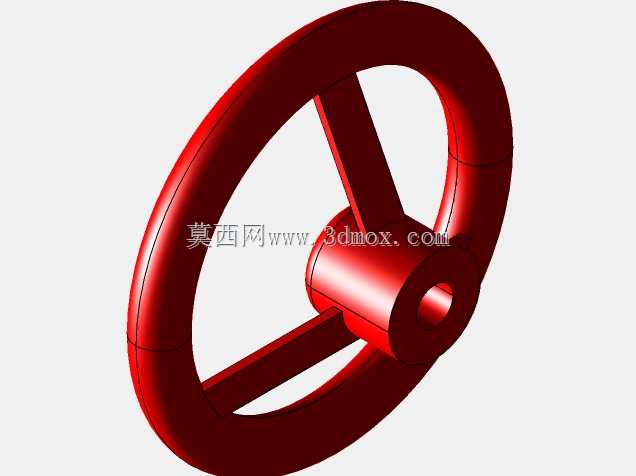

　　这类三辐式手轮是工业设备手动操作环节的核心执行部件，常见于机床进给调节、阀门开度控制、工装夹具锁紧、输送线张紧调整等需要人工精准微调的工位，区别于小型旋钮类操作件，它的轮缘直径设计适配成年人手掌全握施力，单手握持时能借助轮体半径放大输入扭矩，无需额外辅助工具就能完成较大阻力的调节动作。从结构设计逻辑来看，中心轮毂部分做了阶梯通孔设计，可适配不同直径的阀杆、调节轴安装，轮毂端面预留的键槽或紧定螺钉位，能保证手轮与轴件同步转动，避免施力时出现打滑空转的问题；三根辐条采用等夹角120度均匀分布，相比两辐结构在转动到任意角度时都能找到合适的握持施力点，相比四辐及以上结构又减少了不必要的材料冗余，兼顾结构强度与轻量化需求，辐条与轮缘、

　　轮毂的衔接处都做了圆弧过渡处理，避免应力集中导致长期受力后出现断裂隐患。轮缘截面采用圆润的圆弧造型，贴合手掌握持的弧度，长时间操作也不会出现硌手的问题，表面做哑光质感处理，握持时能增加摩擦力，即便手上沾有少量切削液、润滑油也能稳定施力，不会出现滑脱情况。安装边界上，中心安装孔的同轴度公差控制在较高精度等级，装配后手轮转动时不会出现偏摆晃动，轮缘的外圆跳动量控制在合理范围内，保证转动操作时的手感平顺，整体轴向厚度适配多数设备操作面板的安装空间，不会与周边的防护盖板、操作按钮产生干涉。实际应用中，这类手轮常配合刻度盘使用，转动时可通过刻度标识精准控制调节量，比如机床工作台的进给位移、阀门的介质通断开度、工装的夹紧行程，

　　都能通过手轮的转动圈数结合刻度实现定量调节，部分需要频繁操作的工位还会在轮毂位置加装折叠手柄，快速转动时可摇动手柄提升操作效率，微调时直接握持轮缘保证精度。建模过程中优先保证各衔接部位的圆角特征与实际加工工艺匹配，避免出现无法脱模或加工应力集中的结构，所有安装尺寸都符合通用操作件的行业适配标准，可直接替换同规格的现有手轮配件，无需额外修改设备的安装轴结构。
