绕线式铝合金挠性电机联轴器结构

　　这款绕线结构的铝合金挠性联轴器，主要适配小功率步进、伺服电机与负载端的动力连接场景，常见于3D打印设备进给轴、小型检测仪器传动链、桌面级自动化工位的动力传输环节，用来补偿两轴安装时产生的径向、角向与轴向偏差，避免刚性连接下的轴系憋劲、轴承额外受力磨损问题。

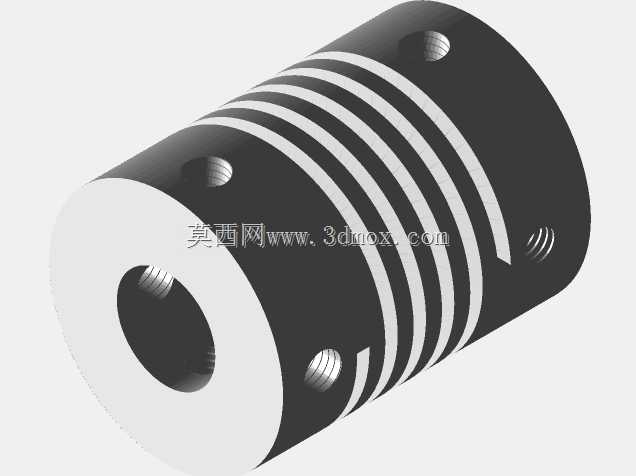

　　从结构设计来看，本体采用一体式铝合金车削加工成型，中间段切割出连续的螺旋绕线槽，依靠槽体自身的弹性形变实现挠性补偿，相比拼接式联轴器没有装配间隙，正反转传动时的空程误差更小，适合需要频繁换向、定位精度要求较高的传动场合。两端的轴孔采用基孔制公差设计，孔壁预留紧定螺钉安装位，沿圆周方向均布的紧定螺钉可直接顶紧轴端平面，安装时不需要额外加工键槽，适配光轴输出的小型电机，拆装调整十分便捷。

　　安装边界方面，这类联轴器的外径与长度匹配nema17规格电机的安装尺寸，轴孔可覆盖常见的4mm到8mm直径输出轴，安装时需保证两轴的轴向插入深度符合设计值，预留0.5到1mm的轴向窜动间隙，避免电机运转时的轴向窜动顶坏联轴器本体或电机轴承。绕线槽的壁厚经过参数校核，在保证扭转刚度满足小扭矩传动需求的同时，预留足够的形变余量补偿安装偏差，不会因为偏差过大导致槽体根部应力集中断裂。

　　实际选型应用中，这类一体式绕线联轴器无需日常维护，铝合金材质本身重量轻，转动惯量低，不会给小功率电机带来额外的负载负担，表面阳极氧化处理后具备基础的防锈能力，适合常规工业环境下长期使用。相比膜片联轴器、波纹管联轴器，它的结构更简单，成本更低，抗偏心能力更强，适合对传动精度有一定要求但预算有限的小型设备场景，安装时不需要复杂的对中工装，只要保证两轴的同轴度偏差在允许范围内，拧紧紧定螺钉即可完成装配，大幅降低现场安装调试的时间成本。
