壁挂式支撑座带轴承组件结构设计

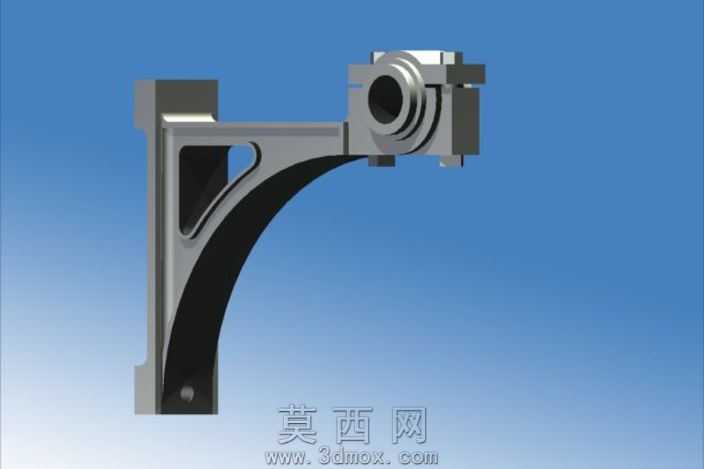

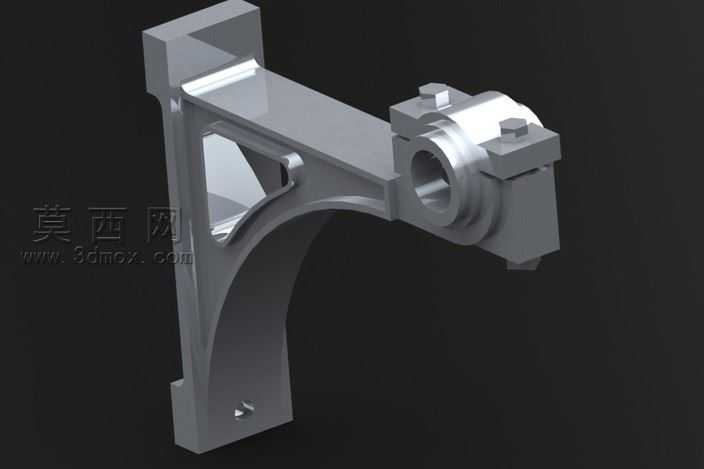

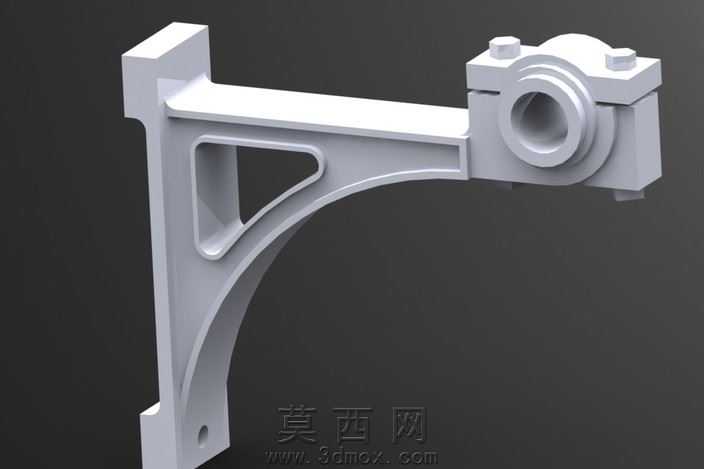

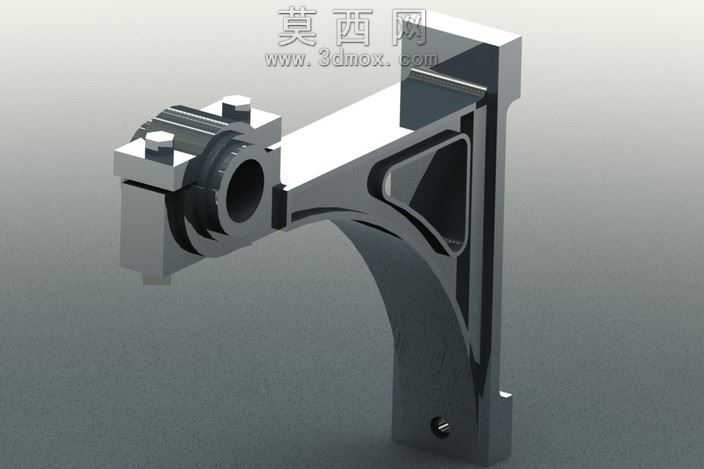

本作品为壁挂式支撑座与集成轴承组件的三维建模设计，整体采用一体式铸造型结构思路完成建模，在三维软件中首先完成基准面的搭建，以安装墙面为第一基准绘制支架的竖直安装板轮廓，安装板预留两个沉头安装孔位用于墙面固定，保证安装后的贴合稳定性。随后从安装板向外延伸出弧形过渡的支撑臂，支撑臂采用变截面设计，靠近安装板位置厚度更大以承载弯矩，向轴承端延伸过程中逐渐收窄，同时在支撑臂上部与安装板之间设置三角形镂空加强筋，既保证整体结构的抗扭、抗弯强度，又有效降低整体重量，减少材料消耗。支撑臂末端集成一体式轴承基座，基座采用对开式压盖结构设计，上下两部分通过两侧的螺栓孔实现锁紧固定，中间的轴承安装腔为标准圆柱通孔，可适配对应规格的滚动轴承，压盖与基座的结合面做了精准的贴合面建模，保证装配后轴承的同轴度精度。建模过程中对所有棱边做了合理的圆角过渡处理，避免应力集中问题，同时还原了铸造件的工艺特征，没有多余的尖锐结构。材质渲染部分采用哑光银灰色金属质感，模拟铸铁喷塑后的表面效果，安装孔、轴承腔等位置做了细微的色差区分，突出结构的层次感，渲染时采用侧上方柔光打光，清晰展现支撑臂的弧形曲面、加强筋的镂空结构以及轴承座的装配细节，整体结构设计兼顾承重性能与安装便捷性，可直接用于墙面伸出式的转轴支撑场景，为相关机械结构的设计提供完整的三维参考。
