L型金属曲柄句柄结构三维设计

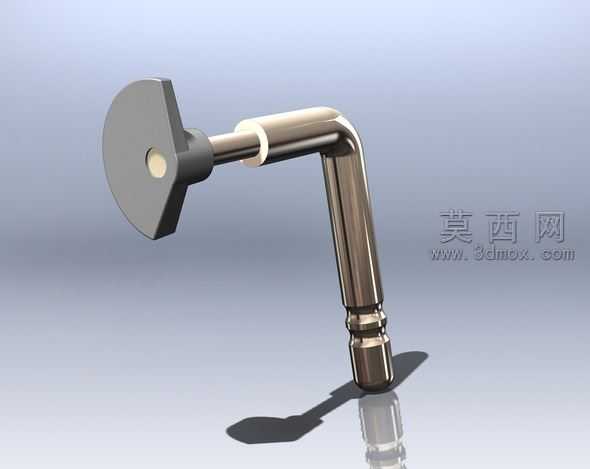

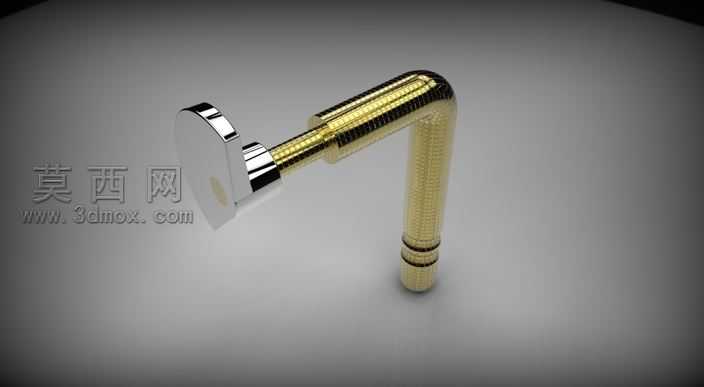

本作品为L型曲柄操作句柄的三维建模设计成果，建模过程依托主流三维CAD软件完成全参数化结构搭建，整体造型遵循人机操作逻辑与机械传动的实用需求。建模阶段首先完成基准轴与基准面的搭建，依次绘制手柄端头、横向连接杆、竖向握持杆的截面草图，通过拉伸、旋转、扫描等基础特征命令生成主体毛坯结构，针对端头的定位孔、杆身的限位环槽、握持端的防滑环纹等细节结构，采用切除拉伸、圆周阵列、圆角过渡等命令完成精细化处理，所有结构尺寸均经过公差校验，确保各部件衔接处无干涉、装配关系合理。材质设计上区分不同功能区域的表现效果，端头操作盘采用哑光灰色硬质合金材质，调整粗糙度参数模拟磨砂金属的细腻质感，杆身主体采用抛光不锈钢材质，设置合适的反射率与环境贴图参数，还原金属镀铬层的亮面反光效果，端头定位孔内圈设置浅金色金属材质，模拟铜质衬套的视觉特征，各材质的光影过渡自然，符合真实工业零件的材质表现逻辑。渲染阶段采用工作室渐变背景环境，设置主光源从斜上方45度投射，搭配补光弱化结构阴影的死黑区域，开启地面阴影与反射效果，精准还原句柄放置在平面上的投影形态与底部倒影，通过调整渲染采样参数提升画面细腻度，最终呈现的效果图清晰展现句柄的整体轮廓、结构层次与材质质感。设计思路上，该句柄采用L型弯折结构，既可以通过端头的盘状结构实现扭矩传递，适配需要旋转操作的机械机构，竖向握持杆的长度符合人手握持的人机尺寸，杆身的环纹结构可提升操作时的摩擦力，避免施力过程中打滑，端头的定位孔可通过销轴与配套机构实现快速连接，整体结构兼顾传动可靠性与操作便捷性，适用于各类需要手动旋转调节的工业设备、工装夹具的操作端使用。
