多叶片曲面螺旋桨结构三维设计

　　在流体动力推进类设备的结构设计环节，螺旋桨是直接决定动力转化效率的核心回转构件，这类构件的曲面精度直接影响流体作用过程中的能量损耗，也关系到整套动力系统的运行稳定性。从实际应用场景来看，这类多叶片螺旋桨可适配小型船舶舷外机、水下作业推进装置、工业流体搅拌设备等多种工况，不同工况下对叶片的曲面弧度、叶根过渡圆角、轮毂安装尺寸的要求存在明显差异，建模过程中需要优先匹配安装边界的约束条件。

　　设计这类构件时，首先要确定轮毂的基准尺寸，轮毂作为整个螺旋桨的安装承载基础，中心孔的直径、键槽的位置与深度需要完全匹配动力输出轴的装配公差，轮毂的轴向长度要保证叶片安装后整体的动平衡余量控制在合理区间，避免高速运转时出现径向跳动。叶片部分采用变螺距曲面设计，从叶根到叶梢的截面厚度逐步递减，叶根位置做圆弧过渡处理来降低应力集中系数，曲面的流线走向需要贴合流体流动轨迹，减少运转过程中的紊流产生。

　　建模过程中需要先搭建回转基准轴，以轮毂中心为公共基准绘制各个截面的叶型轮廓线，通过曲面放样、曲率连续检查完成叶片的整体造型，之后对叶根与轮毂的衔接位置做圆角过渡处理，再通过圆周阵列完成所有叶片的排布，最后对整体模型做壁厚检查与动平衡模拟校验。这类螺旋桨的外形尺寸需要根据配套动力的输出功率做匹配，叶片的展开直径不能超出设备的安装防护边界，叶片的安装角度需要结合额定转速下的推力需求做调整，避免出现动力过载或者推力不足的问题。

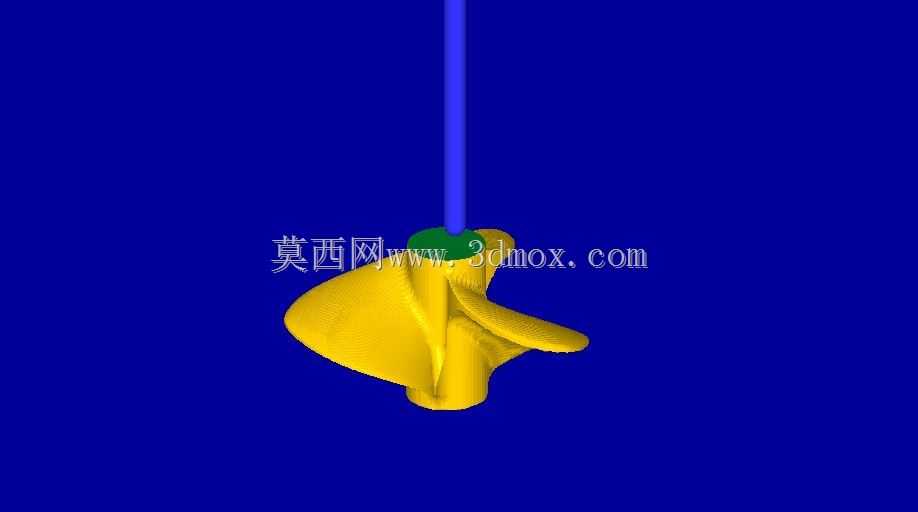

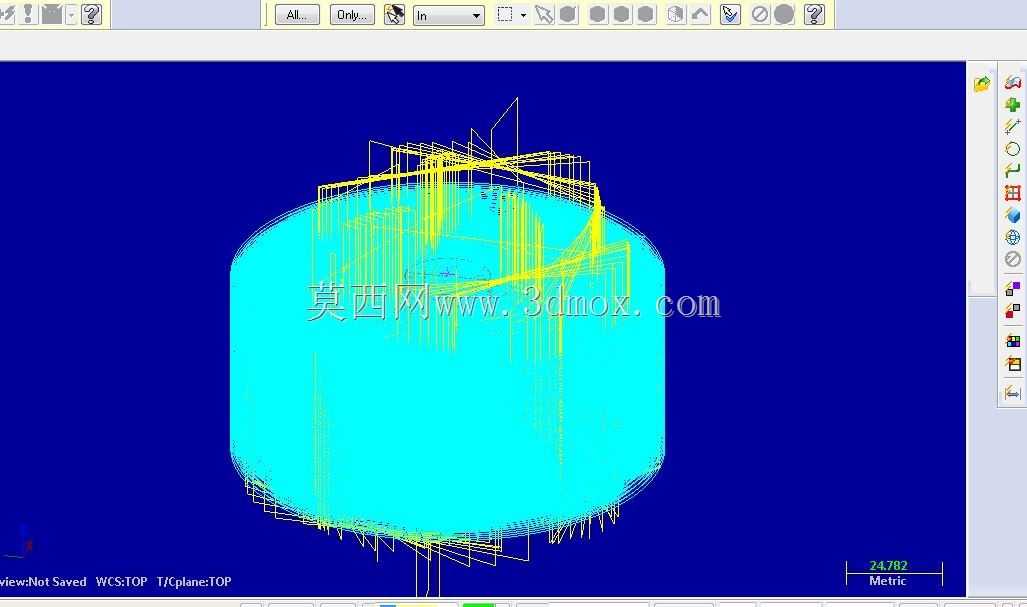

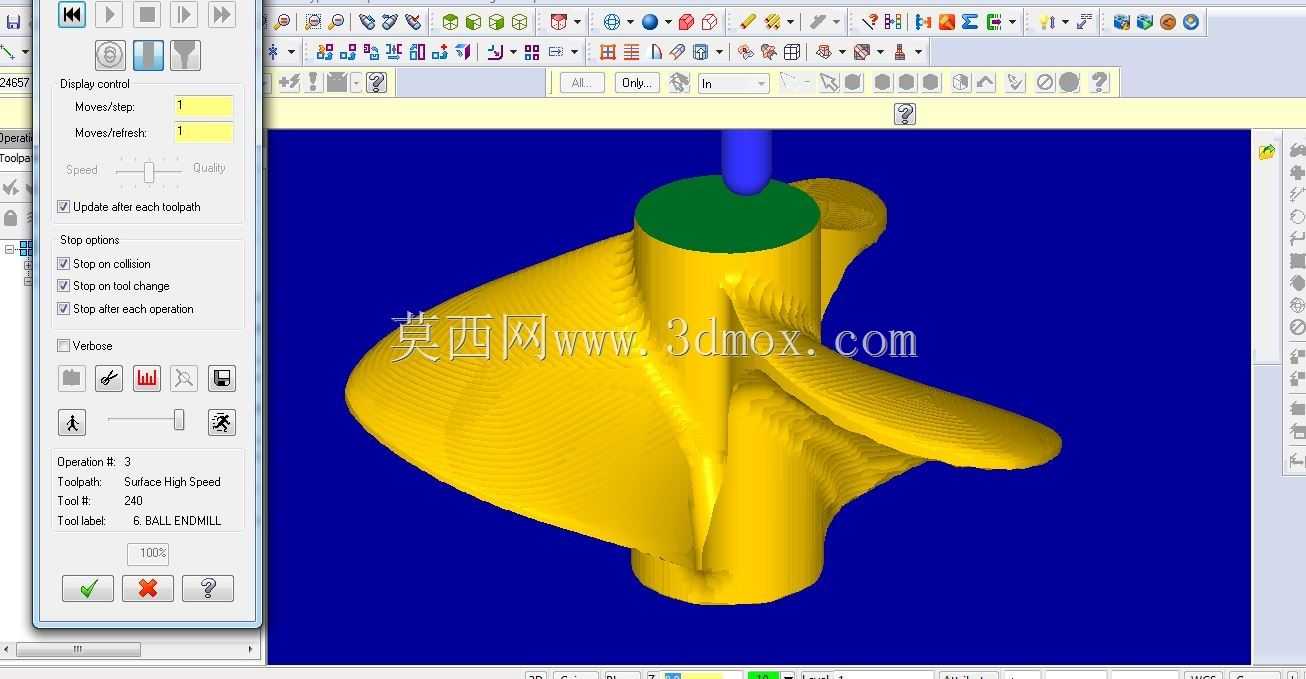

　　从加工适配性来看，这类复杂曲面构件的三维模型需要预留加工工艺余量，尤其是叶片的曲面加工区域，要匹配多轴铣削的走刀路径规划要求，模型的曲面曲率不能出现突变，避免加工过程中出现刀具干涉或者表面粗糙度不达标的问题。实际装配时，轮毂端面需要与动力输出轴的定位端面完全贴合，叶片的排布角度偏差需要控制在公差范围内，保证运转过程中各个叶片的受力均匀，延长构件的整体使用寿命。
