离心式流体传动叶轮三维结构设计

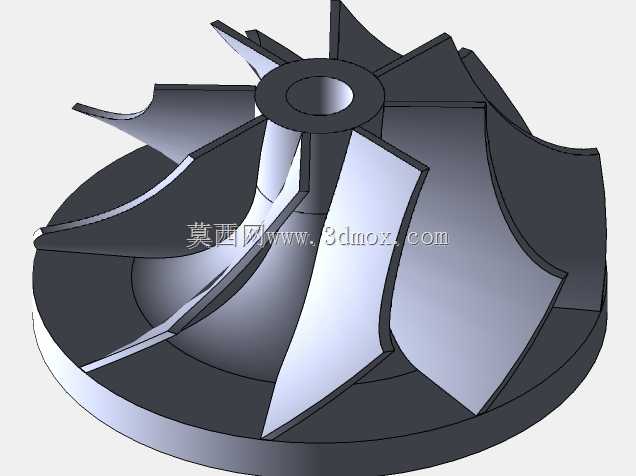

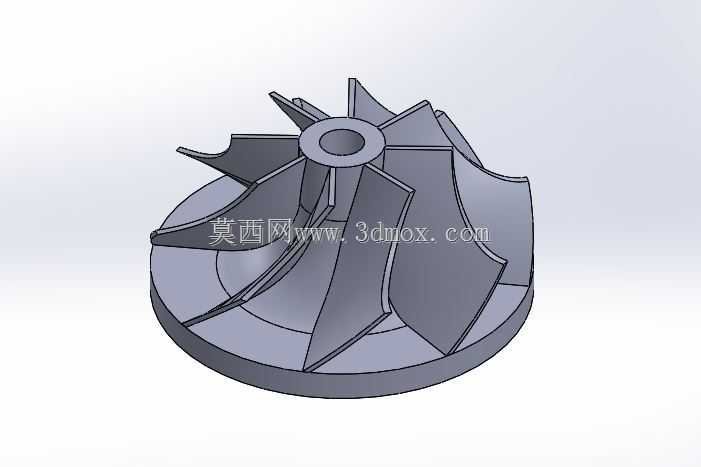

　　这款叶轮的结构设计围绕离心式流体做功的核心需求展开，整体采用带中心轮毂的轮盘式布局，中心设置同轴安装孔，用于与动力输出轴完成同轴定位配合，安装孔的公差匹配需兼顾传动扭矩传递与高速运转下的同轴度要求，避免动平衡超标引发的振动问题。叶片采用空间扭曲曲面构型，而非简单的直板叶片，这种设计是为了适配流体从轴向进入、径向流出的流动轨迹，减少流体在叶片通道内的冲击损失与涡流损耗，每片叶片的进出口安装角经过曲率匹配，能够在额定转速下将输入的轴功高效转化为流体的压力能与动能。轮盘底部设置整圈环形底座，既可以对叶片根部形成结构支撑，降低叶片根部的应力集中系数，也能在装配时与壳体的密封环形成配合间隙，减少流体从高压侧向低压侧的回流泄漏。

　　从实际应用场景来看，这类叶轮可适配小型离心风机、微型清水泵或是传感器配套的流体采样动力单元，在小流量高扬程的工况区间内运行稳定性较好。设计过程中需要重点控制叶片的厚度分布，叶片前缘做倒圆处理，避免来流冲击造成的局部磨损，叶片与轮盘、轮毂的衔接位置均做圆角过渡，既可以降低铸造或3D打印过程中的工艺缺陷风险，也能减少应力集中带来的结构失效隐患。安装边界上，中心安装孔的深度与轮毂高度保持一致，装配时轴端不超出轮毂上端面，避免与进风侧的导流罩发生运动干涉，轮盘的外圆尺寸需要匹配对应壳体的蜗壳内壁直径，预留合理的运转间隙，既要防止运转时的剐蹭，也要控制间隙过大带来的容积效率下降。这类叶轮的动平衡校正需要在完成所有机加工序后进行，在轮盘端面预留去重区域，确保高速运转时的振动值控制在设备允许的范围内，不同工况下的叶片数量可以根据实际的流量压力参数调整，当前构型的叶片数量在兼顾做功效率的同时，也控制了加工制造的难度，适合小批量的配套生产使用。
