带开槽端结构的轴类连接五金零件

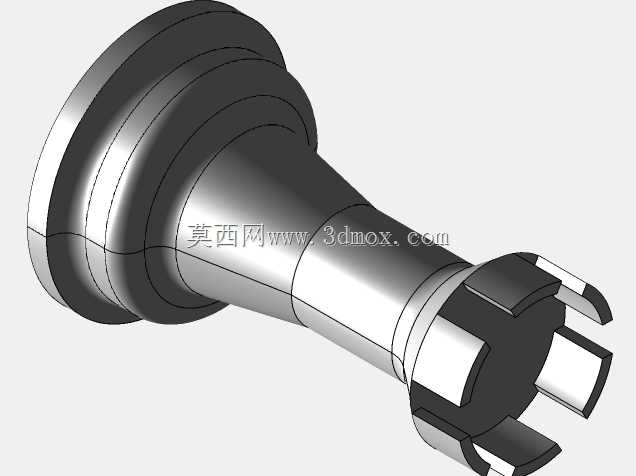

　　这类带端部开槽的轴类连接件，常应用在需要周向限位、快速拆装的传动连接场景中，比如小型设备的动力输出端对接、检测装置的探头安装基座、轻工机械的辊轴连接部位，能在传递扭矩的同时，通过端部开槽结构配合卡簧或销件实现轴向定位，避免运转过程中出现轴向窜动。从结构设计来看，零件主体采用变径轴结构，大端为带圆角过渡的盘状结构，能增大与对接部件的接触面积，降低接触面的压应力，避免长期受压出现接触面凹陷变形；中间轴段为等直径圆柱结构，表面粗糙度要求控制在Ra1.6以内，既可以作为装配导向面，也能在穿过支撑孔时作为滑动支撑面，减少运转过程中的径向晃动；端部的开槽结构采用对称四槽设计，槽宽与槽深经过受力校核，既能保证卡合件嵌入后有足够的咬合深度，

　　又不会因为开槽过多削弱轴端的结构强度，避免扭矩传递过程中出现槽口崩裂的问题。设计过程中需要重点控制几个安装边界尺寸：大端盘的外径要匹配对接部件的安装沉孔尺寸，保证装配后大端端面能完全贴合沉孔端面，不出现突出或凹陷过多的情况；中间轴段的直径公差要选取h7级精度，与支撑孔的间隙控制在0.02-0.05mm之间，既保证装配顺畅，又不会因为间隙过大出现运转偏心；端部开槽的位置要距离轴端端面留出足够的导向距离，方便卡合件快速对准嵌入，槽口边缘要做0.2mm的倒角处理，避免装配时刮伤对接件的表面。在实际应用场景中，这类零件不需要额外做复杂的锁紧结构，仅通过端部开槽配合标准卡簧就能实现可靠固定，能大幅减少装配工序，提升设备组装的效率，

　　同时在后期维护拆解时，只需要取出卡簧就能快速拆下零件，不需要使用拉马等专用拆卸工具，降低了现场维护的难度。零件的材质一般选用45号钢调质处理，表面做发黑防锈处理，既能满足常规传动场景的强度要求，又能控制生产成本，在一些有耐腐蚀要求的场景中，也可以更换为304不锈钢材质，适配食品加工、化工检测等特殊工况的使用需求。建模过程中需要重点关注变径位置的圆角过渡，不能出现直角尖角，避免应力集中导致零件在交变载荷下出现断裂，同时开槽的根部也要做小圆角处理，分散槽口位置的应力，提升零件的疲劳寿命。
