SK8A型8mm光杆用线性安装支座

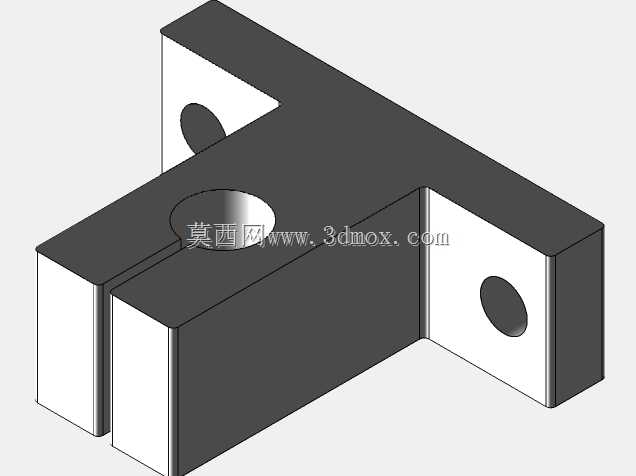

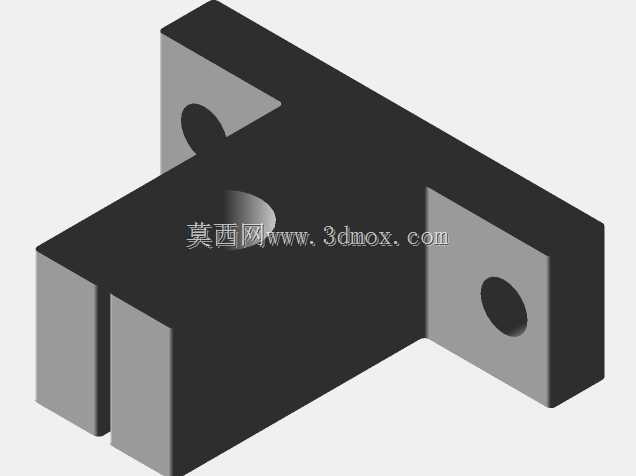

　　这款线性支座主要面向小行程直线导向机构的安装场景，常见于桌面级自动化送料机构、小型检测设备的探针位移模组、3D打印设备的运动轴定位、实验室小型试验台的滑动导向单元中，用来为直径8mm的圆柱光杆提供稳定的端部或中间支撑，约束光杆的径向位移，保证光杆的轴线直线度，避免光杆在滑块往复运动过程中出现挠曲变形，影响导向精度。从结构设计来看，支座采用T型块状主体结构，主体开设适配8mm光杆的轴向通孔，通孔与光杆采用间隙配合，安装时可通过顶部的紧定螺钉孔拧入紧定螺钉，将光杆与支座锁止为一体，防止光杆出现轴向窜动。支座两侧延伸出带安装通孔的翼板，翼板上的通孔为沉孔设计，可适配M3或M4规格的内六角圆柱头螺钉，安装时螺钉头可完全沉入沉孔内，

　　不会突出支座表面造成干涉，翼板的安装孔间距经过标准化设计，可直接适配市面通用的铝型材安装槽位，也可直接固定在加工好的设备安装板平面上，不需要额外加工避让结构。设计过程中充分考虑了安装边界的兼容性，支座主体的厚度、翼板的外伸长度都经过校核，当多根光杆平行布置时，相邻支座之间不会出现安装干涉，支座底部为全平面设计，与安装面贴合时可保证足够的接触面积，不需要额外加工定位凸台即可获得稳定的支撑效果，同时主体的棱边都做了小倒角处理，既可以去除加工毛刺，也能避免安装过程中划伤操作人员或线缆。在实际选型使用时，需要注意该支座为固定式支撑，不具备自调心功能，因此安装时需要保证支座安装面与光杆轴线的平行度，若为长行程光杆布置，

　　可在光杆的两个端部各安装一个该型号支座，若光杆长度超过400mm，可在光杆中部增加一个同型号支座，进一步提升光杆的刚性，降低光杆在滑块高速往复运动时的振动幅度。支座的结构没有多余的冗余设计，整体结构紧凑，占用安装空间小，在狭小的设备腔体内部也能完成安装，同时主体的受力路径经过优化，紧定螺钉的锁紧力直接作用在光杆表面，翼板的安装螺钉受力方向与光杆载荷方向垂直，可保证长期往复载荷下不会出现连接松动的问题，适合在轻载、高频往复运动的直线导向场景中使用。
