主凸轮车削加工结构三维设计

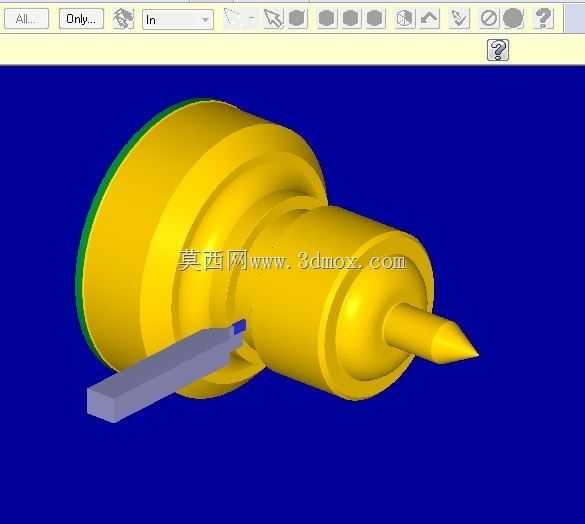

　　该结构针对主凸轮回转类零件的外圆车削工序设计，适配常规卧式车床的装夹加工场景，可直接用于传感器类精密零部件的车削工序工艺验证。从实际加工逻辑来看，这类带尖端定位结构的凸轮件，多用于小行程精密传动的检测组件中，工作时需要配合从动件完成规律的周向位移输出，因此外轮廓的同轴度、锥面的角度公差直接决定后续装配后的检测精度。设计阶段优先考虑了车削加工的走刀路径合理性，将大直径法兰端作为卡盘装夹基准，预留足够的夹持长度避免加工振颤，中段的阶梯轴过渡处均采用小圆弧过渡，减少车削时的应力集中，同时匹配外圆车刀的主偏角参数，避免走刀时出现刀具干涉。尖端的锥面结构按照装配时的导向定位需求设计锥度，加工时可采用最后一道工序精车保证表面粗糙度，

　　避免后续磨削工序带来的装夹变形。从安装边界来看，该零件最大外圆直径适配常规三爪卡盘的夹持范围，总长度不超过普通卧式车床的最大加工行程，无需跟刀架即可完成全段外圆加工，板条类配套结构的安装槽设置在法兰端侧面，槽宽与深度按照标准传动板条的配合公差设计，装配时无需额外修配即可完成周向定位。实际加工场景中，该结构的车削工序可分为粗车外圆留余量、精车各段阶梯、车削尖端锥面、切槽加工几个工步，建模时已经将各工步的退刀位置预留足够空间，避免刀具与已加工表面发生碰撞，同时外轮廓的各段直径差控制在合理范围，减少车削时的切削力波动，降低薄壁法兰端的加工变形风险。这类凸轮件多用于精密检测设备的传感组件中，工作时随轴做匀速回转，带动接触式板条输出线性位移，因此各段轴颈的圆柱度、法兰端面的垂直度都有较高要求，建模时已经将形位公差对应的基准面做了明确区分，加工时可直接按照模型的基准设定找正，减少工艺准备阶段的基准换算工作量。
