主凸轮加工工艺三维结构设计

　　该凸轮构件属于传动系统中的核心执行零件，主要应用在自动化进给设备、间歇传动机构以及专用机床的进给单元中，依靠轮廓曲面的连续变化，将主轴的旋转运动转化为从动件的规律往复运动，可实现预设的位移、速度及加速度控制，在自动化装配线、包装设备进给工位、纺织机械牵引机构中都有广泛应用，能保证机构动作的时序精准性，避免传动过程中的刚性冲击。从设计思路来看，建模阶段优先完成基圆轮廓的参数化搭建，根据从动件的运动行程、升程回程角、停歇区间参数逐段拟合工作曲面，所有曲面过渡位置均做了圆角顺滑处理，避免加工后出现应力集中点，同时匹配加工工艺要求，将曲面的曲率变化控制在刀具可加工的范围内，避免出现过小曲率半径导致的刀具干涉问题。从加工实现层面，

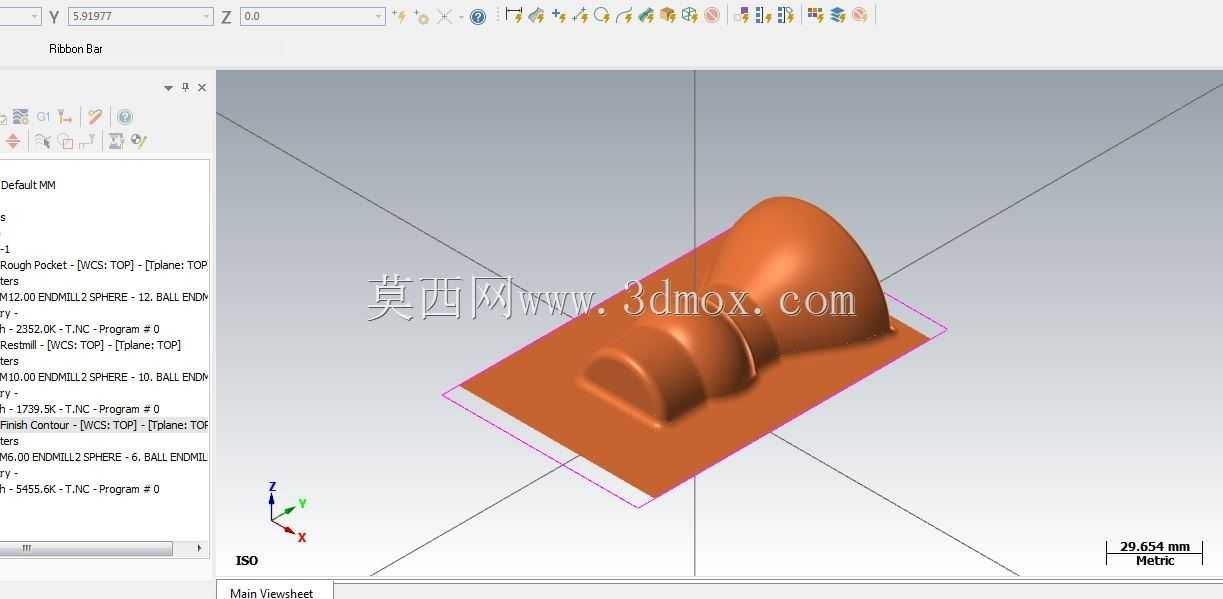

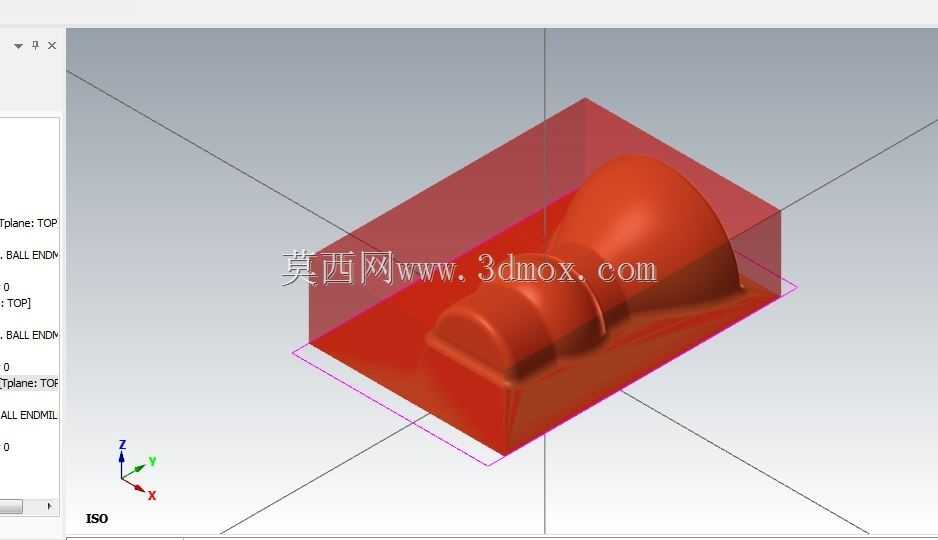

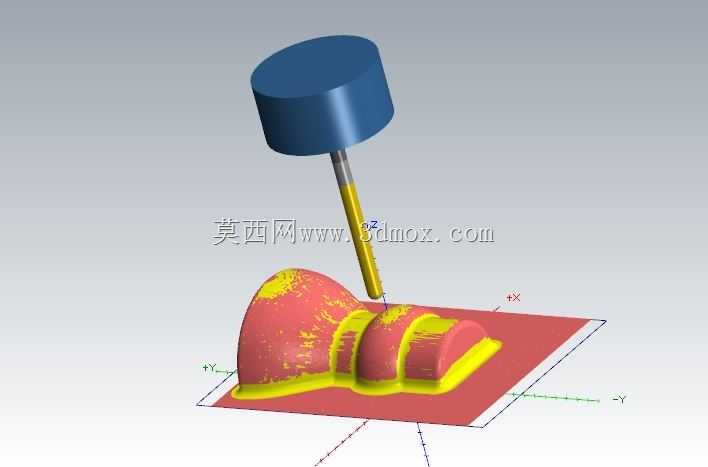

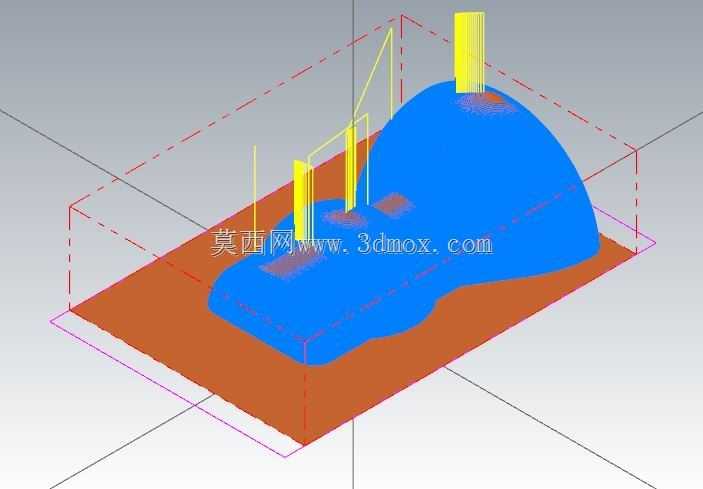

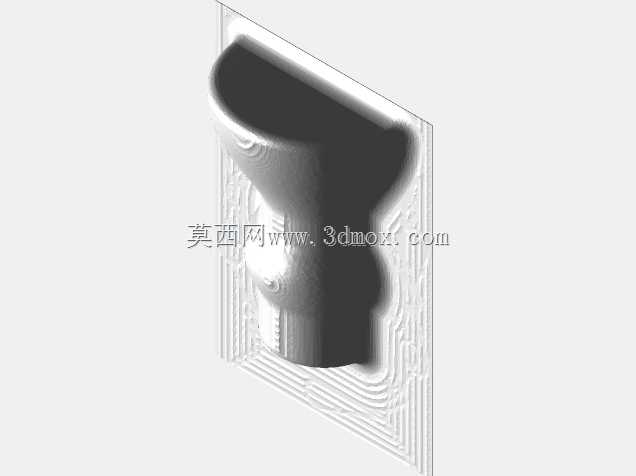

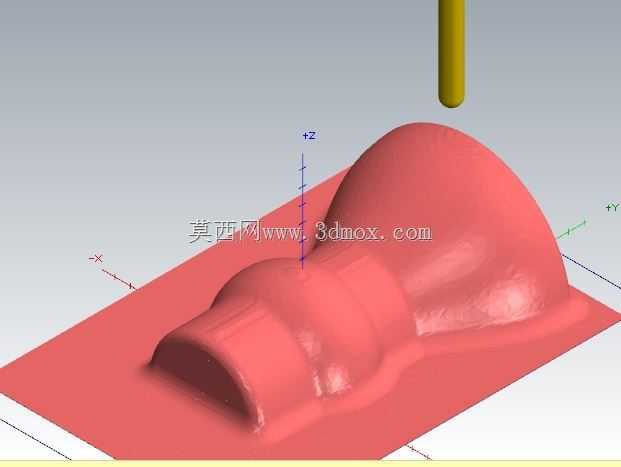

　　该模型配套的加工路径采用分层铣削策略，粗加工阶段选用大直径球头刀快速去除毛坯余量，留均匀的半精加工余量，半精加工阶段优化走刀路径的步距参数，保证曲面余量差控制在工艺允许范围内，精加工阶段采用小直径球头刀沿曲面流线方向走刀，减少接刀痕对轮廓精度的影响，同时在轮廓的安装基准面位置预留了装夹工艺台，方便加工过程中的工件定位与夹紧，加工完成后可通过线切割去除工艺台，不影响零件最终装配精度。从安装边界来看，零件的底座为矩形安装基面，基面设置有定位基准边，安装时可通过基准边靠紧工装定位块，保证凸轮旋转中心与设备主轴的同轴度要求，整体轮廓的凸起高度控制在常规三轴加工机床的Z轴行程范围内，无需定制加长刀具即可完成全曲面加工，零件的壁厚分布均匀，

　　加工过程中不会因切削力导致薄壁位置变形，所有非工作曲面均做了倒角处理，避免装配过程中锐边划伤操作人员。在实际生产应用中，该类凸轮的轮廓精度直接决定整套机构的运行稳定性，建模阶段同步完成了加工路径的仿真验证，可提前排查刀具与工件、夹具的碰撞风险，生成的NC代码可直接导入对应加工设备使用，减少现场试切的材料浪费与调试时间，适配中小批量零件的加工生产需求，对于需要频繁更换凸轮轮廓的定制化设备场景，该参数化模型可快速调整轮廓参数，同步更新加工路径，大幅缩短工艺准备周期。
