主凸轮车削加工用阶梯轴结构设计

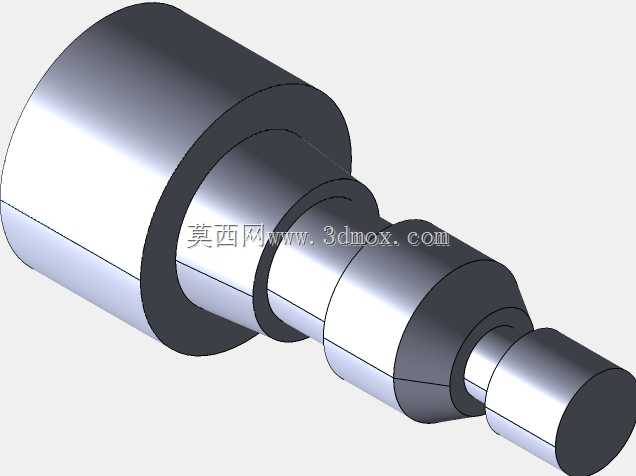

　　该轴类零件为凸轮机构配套的核心传动构件，整体采用多阶梯变径结构设计，从大端到小端依次设置不同直径的轴段，各轴段间通过圆角过渡避免应力集中，大端端面预留环形槽结构，可适配端盖、密封件的安装定位需求，两端的环形端面可作为加工装夹的定位基准，也可配合轴承实现回转支撑。在实际生产场景中，这类零件多用于自动化凸轮传动设备、进给机构的动作输出端，通过外轮廓的型面变化配合从动件实现预设的往复运动规律，车削加工阶段需依次完成外圆粗车、端面切槽、各轴段精车工序，加工时需保证各阶梯轴段的同轴度公差，避免回转过程中出现跳动影响传动精度。设计阶段需提前考虑安装边界，大端直径为整轴最大尺寸，决定了安装座的最小开孔直径，小端轴段用于连接从动组件或输出接头，

　　各轴段的长度尺寸需匹配对应安装位的轴向空间，预留轴承、隔套的装配余量，端面开槽的宽度与深度需适配标准密封件的尺寸规格，保证装配后无轴向窜动。从加工工艺角度看，粗加工阶段需留足精加工余量，外圆车削时采用一夹一顶的装夹方式可保证长轴类零件的加工刚性，端面开槽工序需在精车外圆前完成，避免槽口切削应力导致轴段变形，各阶梯轴肩的端面需保证与轴线垂直，可作为轴承安装的轴向定位面。这类轴件在实际运行中需承受周期性的接触应力与回转扭矩，因此结构设计上各变径位置均采用圆弧过渡，减少应力集中带来的断裂风险，外圆表面的粗糙度需满足轴承配合的精度要求，大端的环形结构可用于安装凸轮触发元件，配合传感组件实现工位位置的信号反馈，适配自动化生产线的节拍控制需求。安装时需注意整轴的轴向定位，通过轴肩与锁紧螺母配合实现轴向固定，各配合轴段的公差需根据装配要求选取基孔制配合，保证转动顺畅无卡滞，同时兼顾拆装维护的便利性。
