国际象棋大象棋子Mastercam加工结构设计

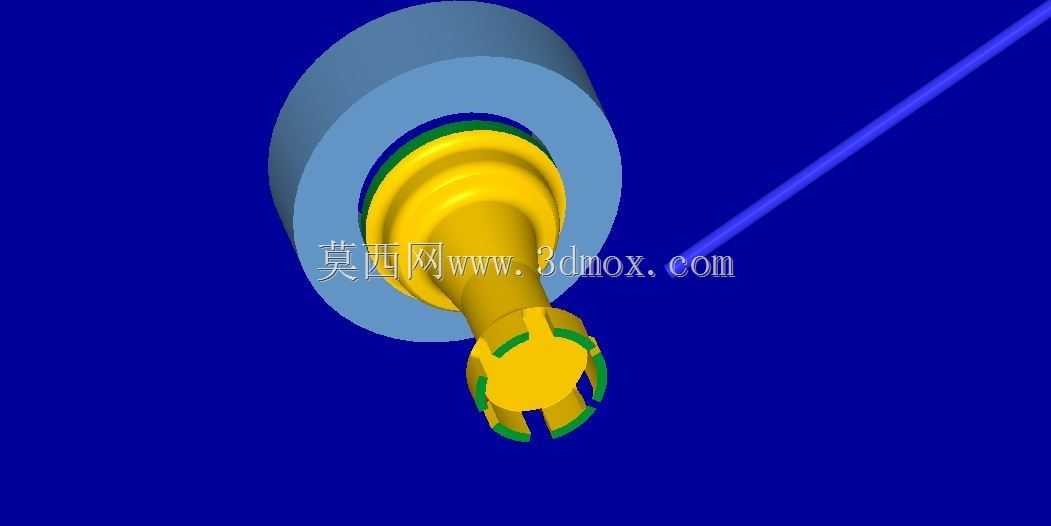

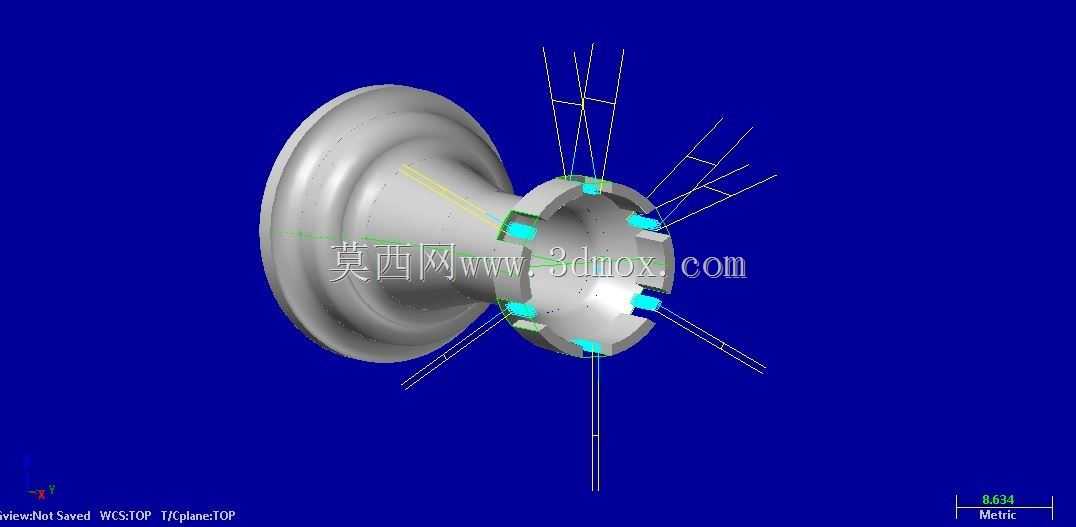

　　该零件为适配多轴数控加工场景设计的国际象棋大象棋子结构，整体采用回转体基础构型，在常规象棋棋子的轮廓基础上，针对多轴联动加工的工艺特性做了特征拆分，可直接用于Mastercam平台的加工路径编程验证，也可作为小型回转类文创零件加工的教学演示案例。从结构设计逻辑来看，零件主体以大直径圆盘底座作为装夹定位基准，底座端面做了微小的倒角过渡，避免装夹时出现应力集中导致的工件变形，同时保证棋子放置时的平稳性，底座与上部柱身采用平滑圆弧过渡，消除加工时的刀具接刀痕迹，提升成品的表面质感。柱身上部的棋子头部设计了多组均匀分布的开槽与下陷特征，这些特征沿零件周向等角度排布，匹配c轴分度加工的工艺要求，加工时可通过一次装夹完成所有周向特征的铣削，

　　减少二次装夹带来的定位误差。设计过程中充分考虑了加工边界约束，零件最大外圆直径控制在常规小型数控车床的卡盘装夹范围内，轴向总长度适配普通立式加工中心的z轴行程，无需额外定制工装即可完成全工序加工。周向开槽的宽度与深度参数经过反复验证，既保证了棋子造型的辨识度，又避免了加工时刀具长径比过大导致的振刀问题，所有特征的转角处都预留了适配标准铣刀的圆角半径，无需使用特殊定制刀具即可完成加工，有效降低加工成本。下陷特征的深度采用渐变设计，从开槽边缘向零件中心平滑过渡，既还原了国际象棋大象棋子的造型细节，又在加工时保证刀具路径的连续性，减少抬刀次数，提升加工效率。在实际应用场景中，该结构不仅可作为棋类产品的加工原型，

　　还可作为多轴加工教学的典型案例，帮助编程人员掌握旋转分度、开槽铣削、c轴联动加工的路径编制方法，验证多轴加工中刀具与工件的碰撞干涉情况。零件的装夹基准设计兼顾了车床粗加工与加工中心精加工的定位需求，粗车时可直接夹持底座外圆完成回转轮廓的车削，精加工时可通过定制软爪夹持底座已加工表面，保证周向特征与回转主体的同轴度要求，所有加工特征的排布都避开了装夹受力区域，避免装夹力导致的薄壁结构变形。
