汽车悬架系统前下悬臂结构设计

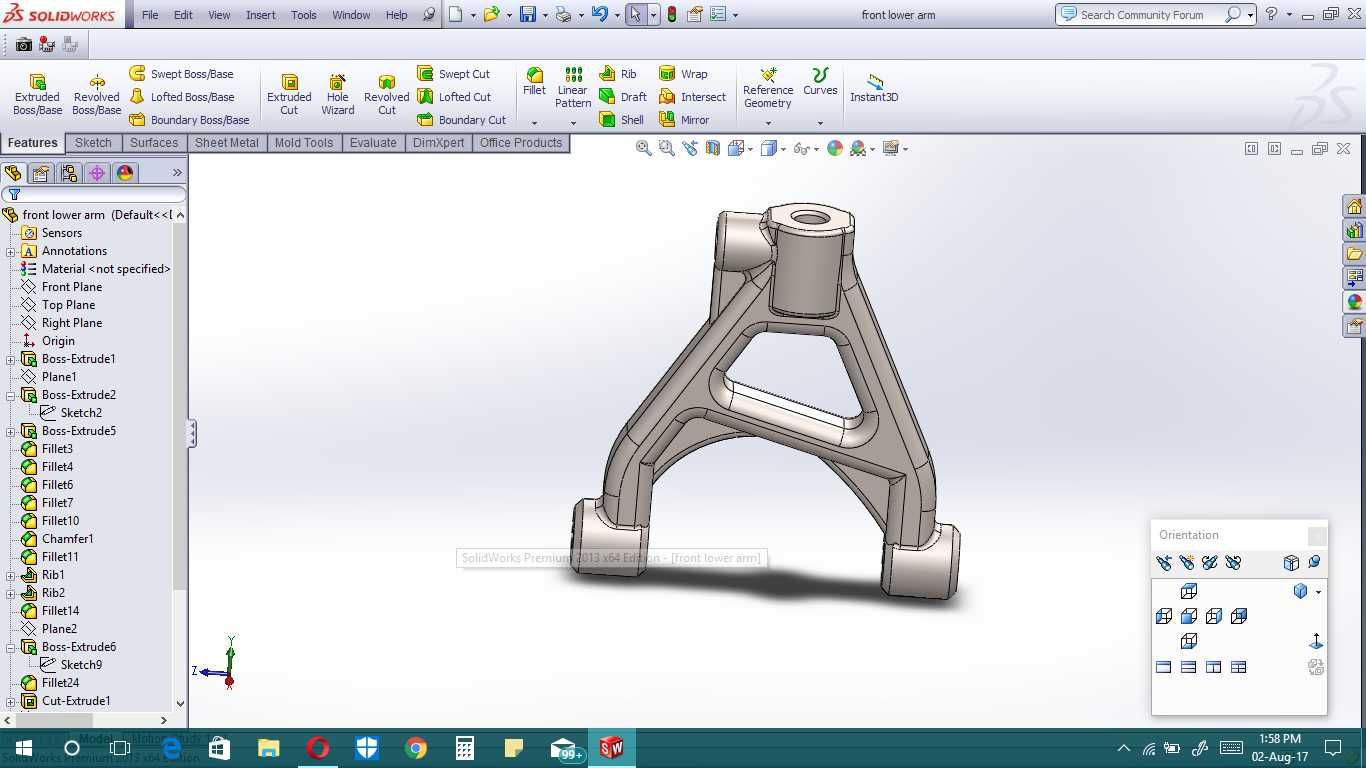

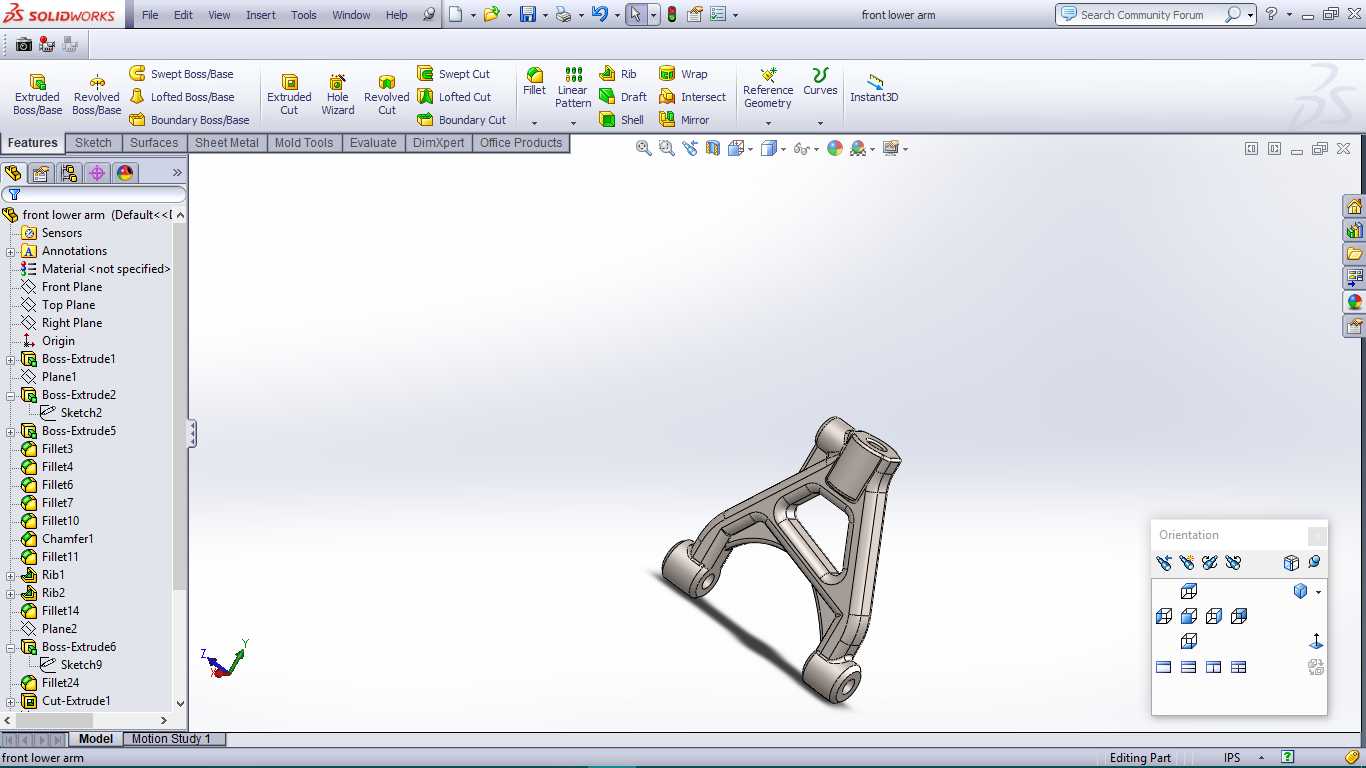

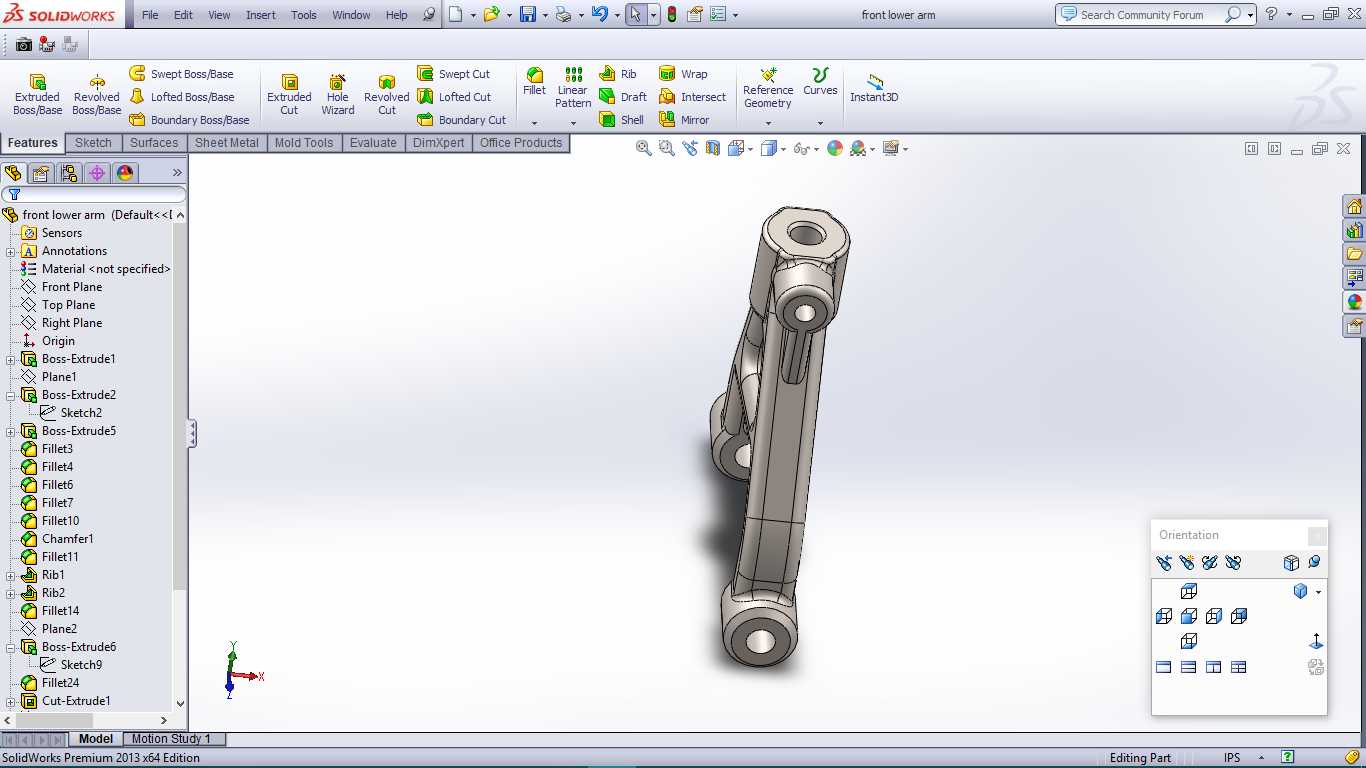

　　在乘用车底盘悬架系统的开发流程中，前下悬臂作为连接转向节与副车架的核心传力构件，承担着多重工况下的载荷传递与运动约束作用。日常行驶过程中，车轮受到的纵向冲击、侧向附着力以及制动时的纵向力矩，都需要通过该部件传递至车身副车架，同时还要配合悬架几何设定，保证车轮跳动过程中定位参数的变化处于设计允许区间，避免出现轮胎异常磨损、转向回正性能劣化等问题。从结构设计角度来看，该悬臂采用A字形三角臂布局，三个连接端点分别对应两个车身铰接点与一个转向节连接点，这种结构天然具备较高的平面内刚度，能够有效抑制制动点头与转向侧倾过程中的部件形变。建模过程中优先考虑了安装边界的适配性：两个衬套安装孔的同轴度公差控制在0.05mm以内，

　　球销安装座的端面与孔轴线垂直度公差设定为0.1mm，确保装配后衬套与球销的工作角度处于设计寿命允许范围内，避免出现偏磨导致的早期异响失效。部件的主体结构采用变截面冲压焊接成型思路，在靠近球销的载荷集中区域做了局部加厚与加强筋设计，而在臂身中部采用镂空式三角加强结构，在保证整体弯曲刚度与扭转刚度满足1.2倍满载冲击载荷要求的前提下，尽可能降低部件自身重量，适配整车轻量化的设计目标。实际装车验证阶段，该部件的硬点坐标完全适配麦弗逊式前悬架的几何设定，车轮上下跳动80mm行程内，主销后倾角变化量控制在0.5°以内，前束变化量不超过0.2°，能够兼顾直线行驶稳定性与转向响应灵敏度。在侧向加速度达到0.8g的转向工况下，

　　臂身最大应力出现在衬套安装座与臂身的过渡区域，应力值低于材料屈服强度的60%，满足10万公里耐久使用的强度要求。建模时对所有安装面的配合公差做了明确标注，衬套压装区域的表面粗糙度设定为Ra3.2，球销安装孔的尺寸公差带选用H7，保证与配套标准件的配合精度符合装配工艺要求，不需要额外做适配修改即可直接用于悬架总成的装配匹配。
