X型可折叠四旋翼无人机机架结构设计

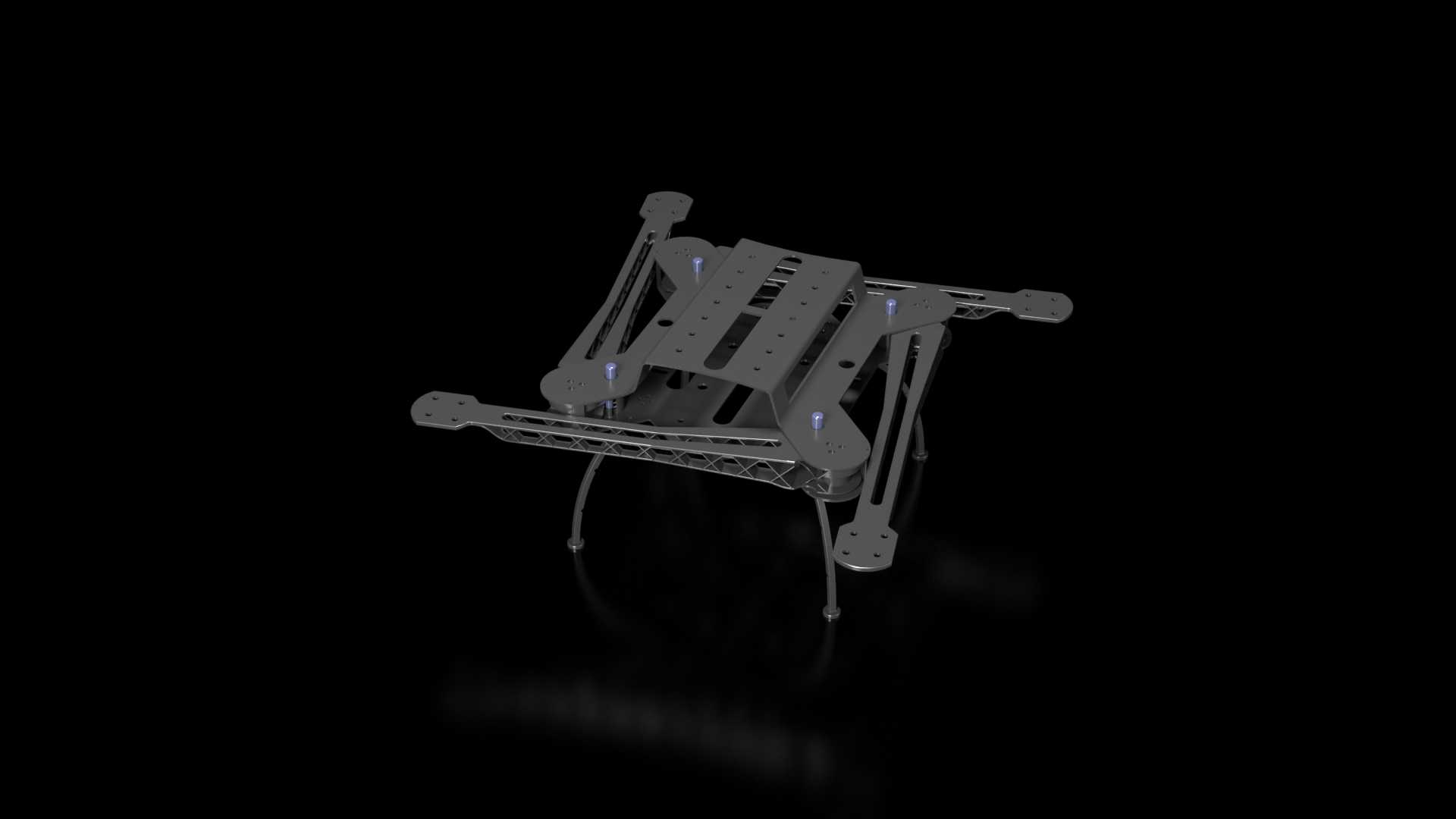

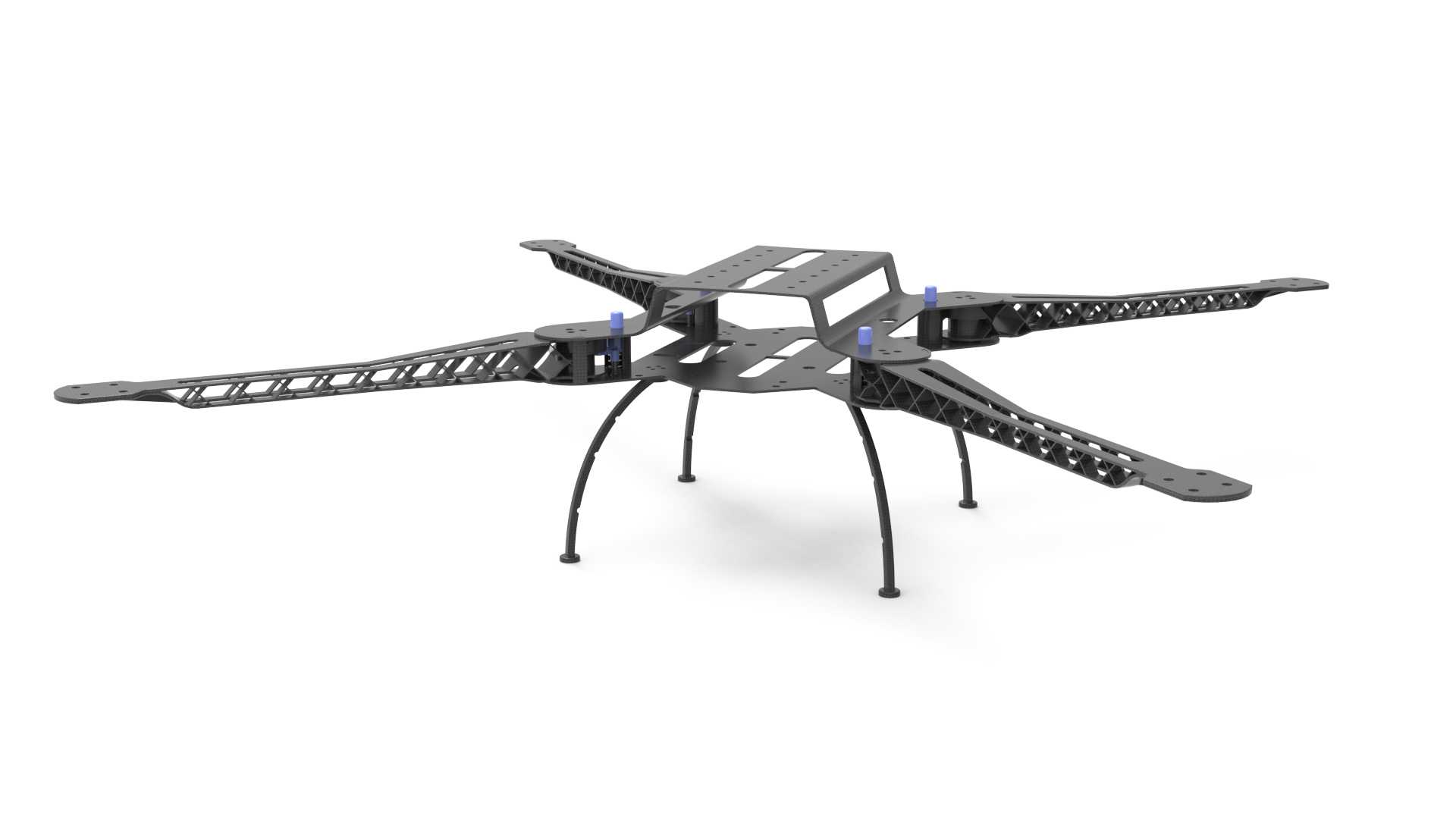

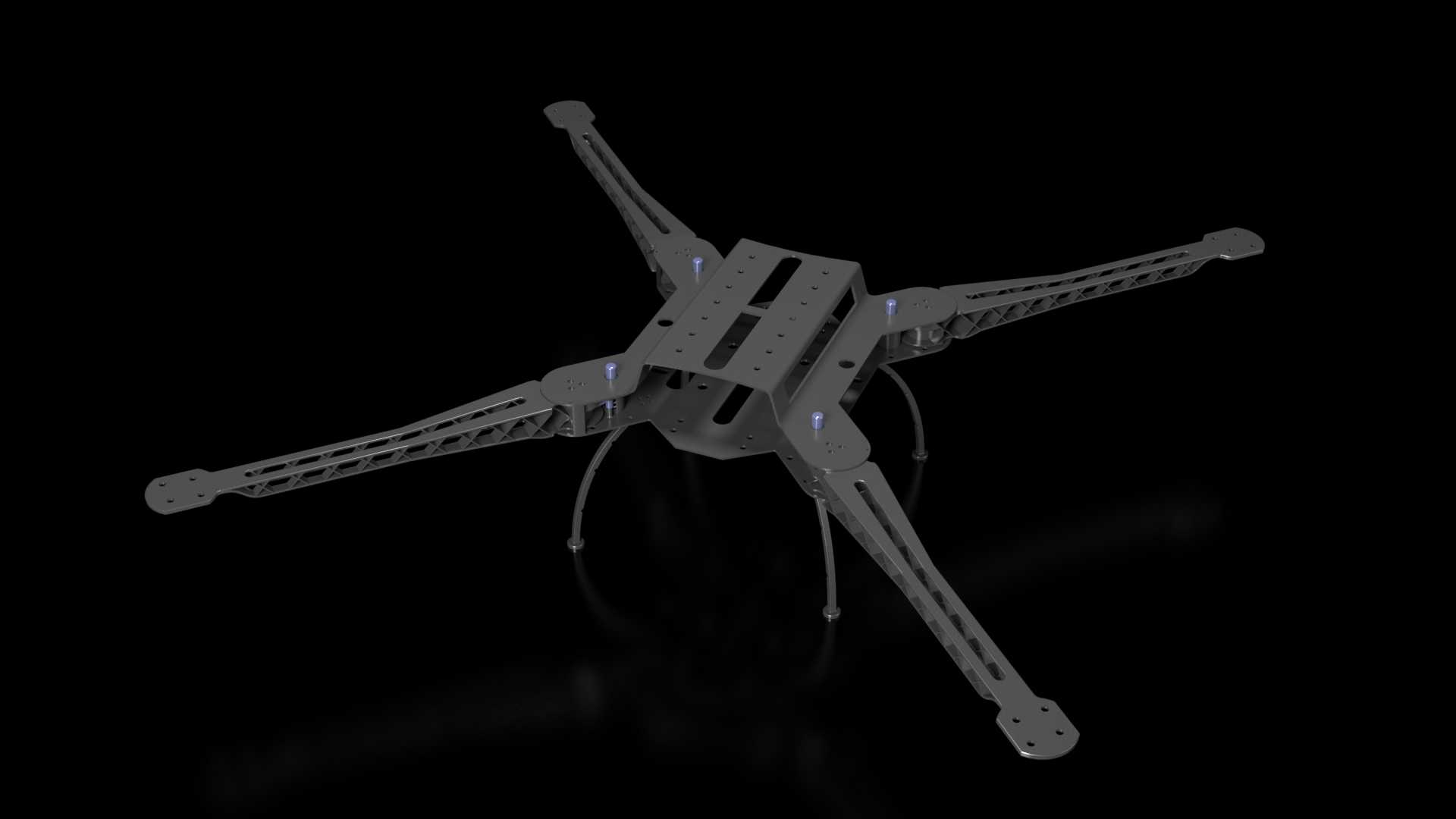

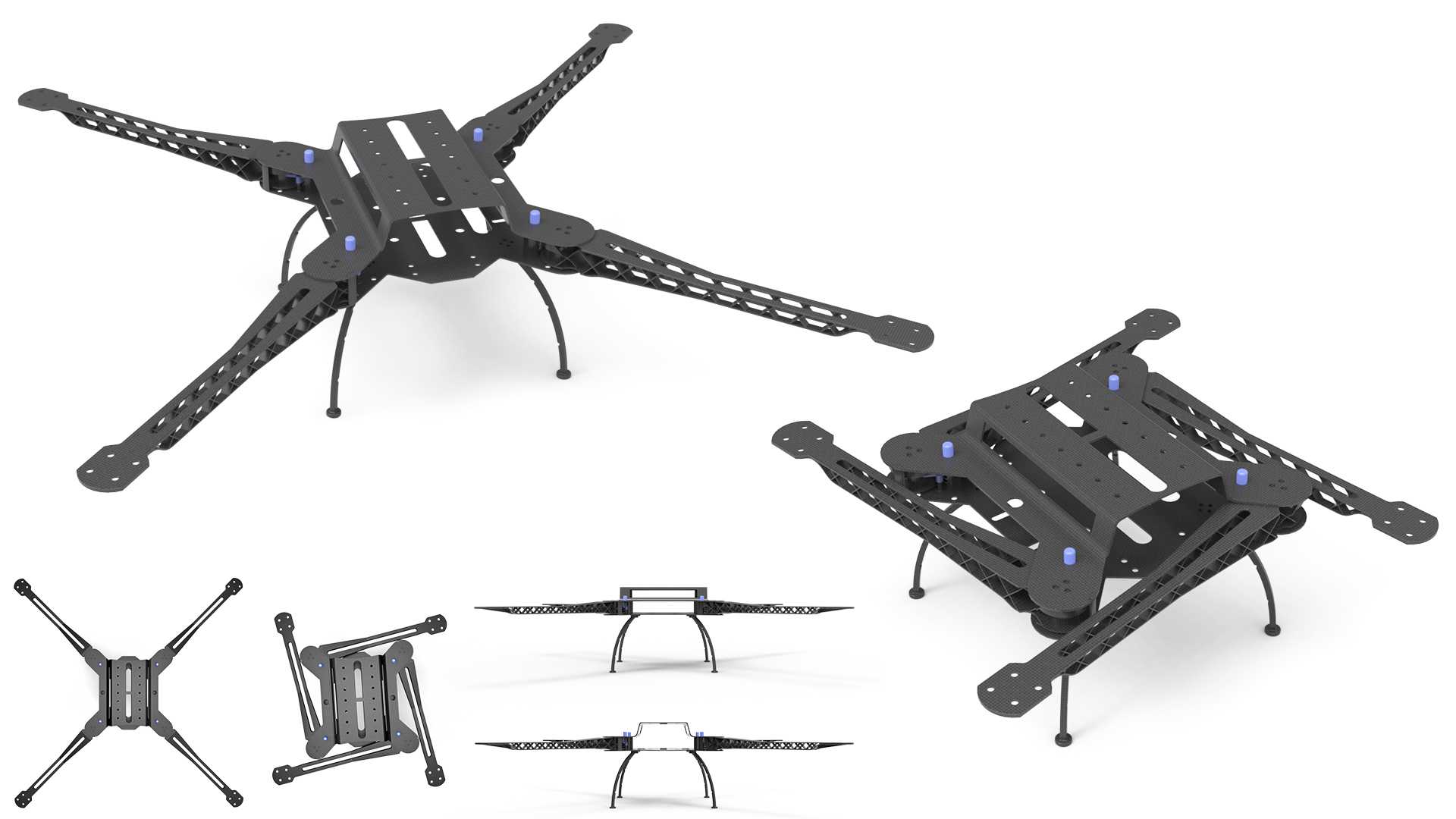

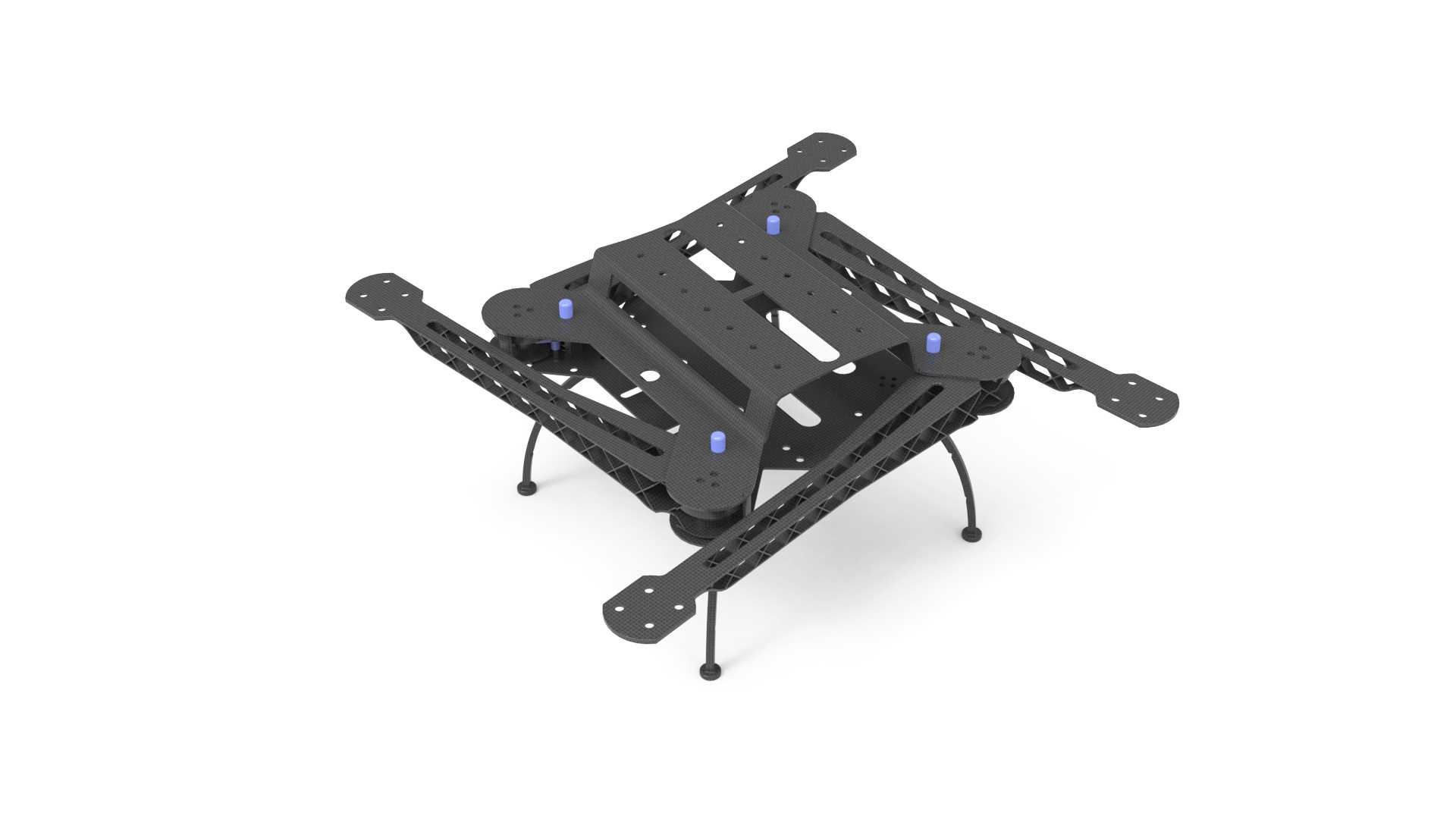

　　这款X构型的可折叠四旋翼机架，核心面向便携作业类低空飞行器的装配需求，适配航拍测绘、短途轻载物资投送、户外巡检等多类作业场景，解决传统固定轴距无人机收纳体积大、户外转场携带不便的实际痛点。从结构设计逻辑来看，机架整体采用紧凑化布局，机臂与中心承载板之间设置折叠铰接结构，展开状态下整体外廓尺寸控制在400×400毫米区间，折叠后可压缩至250×250毫米，能够轻松放入常规户外背包的隔层中，大幅降低单人外业携带的空间占用。机架主体结构兼顾轻量化与结构强度，整体自重控制在110.9克的水平，中心板预留了飞控、电调、电池、图传模块、任务载荷的标准安装孔位，可稳定承载总重2kg的有效载荷，满足多数民用轻载作业场景的载重需求。

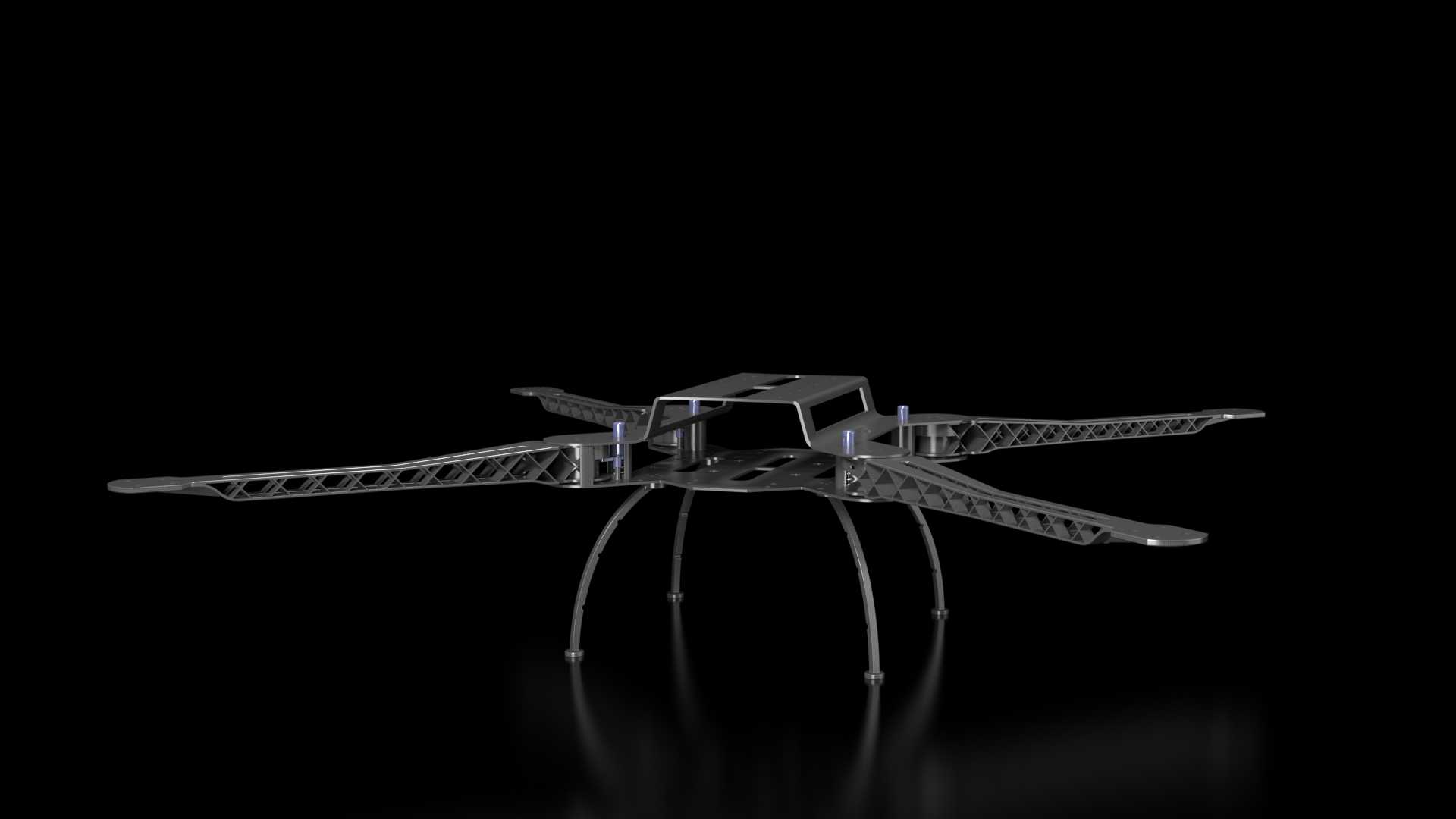

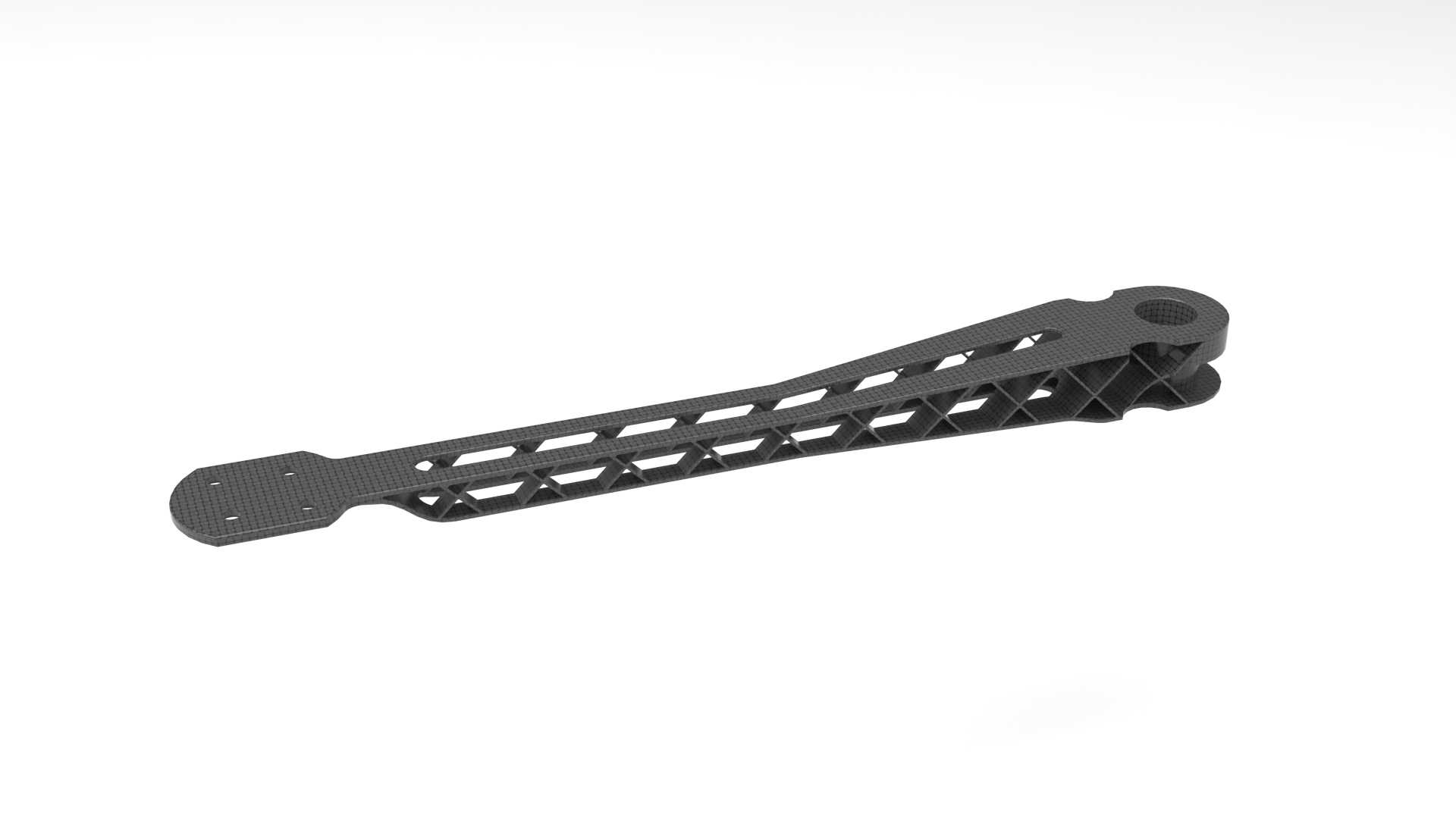

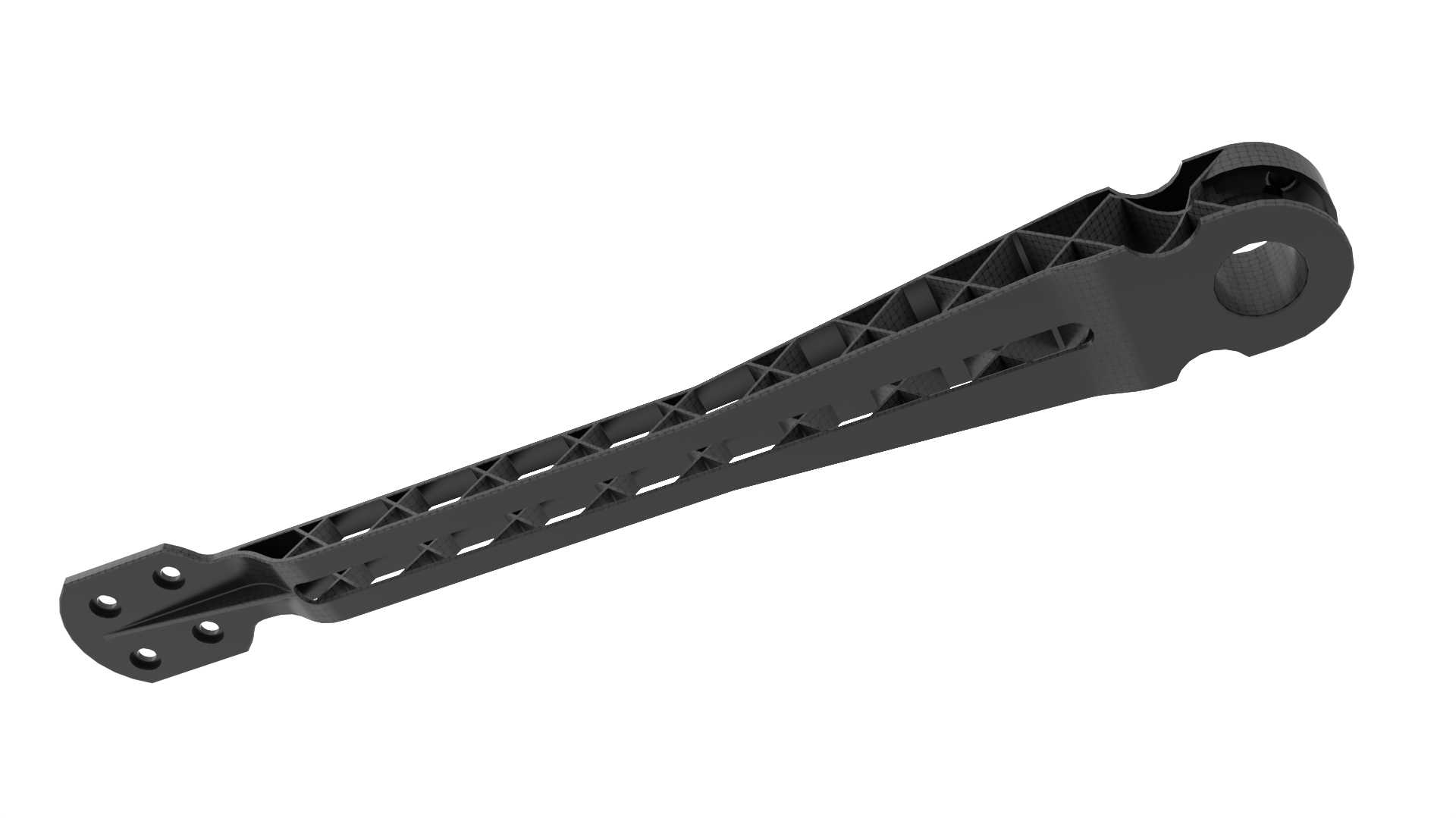

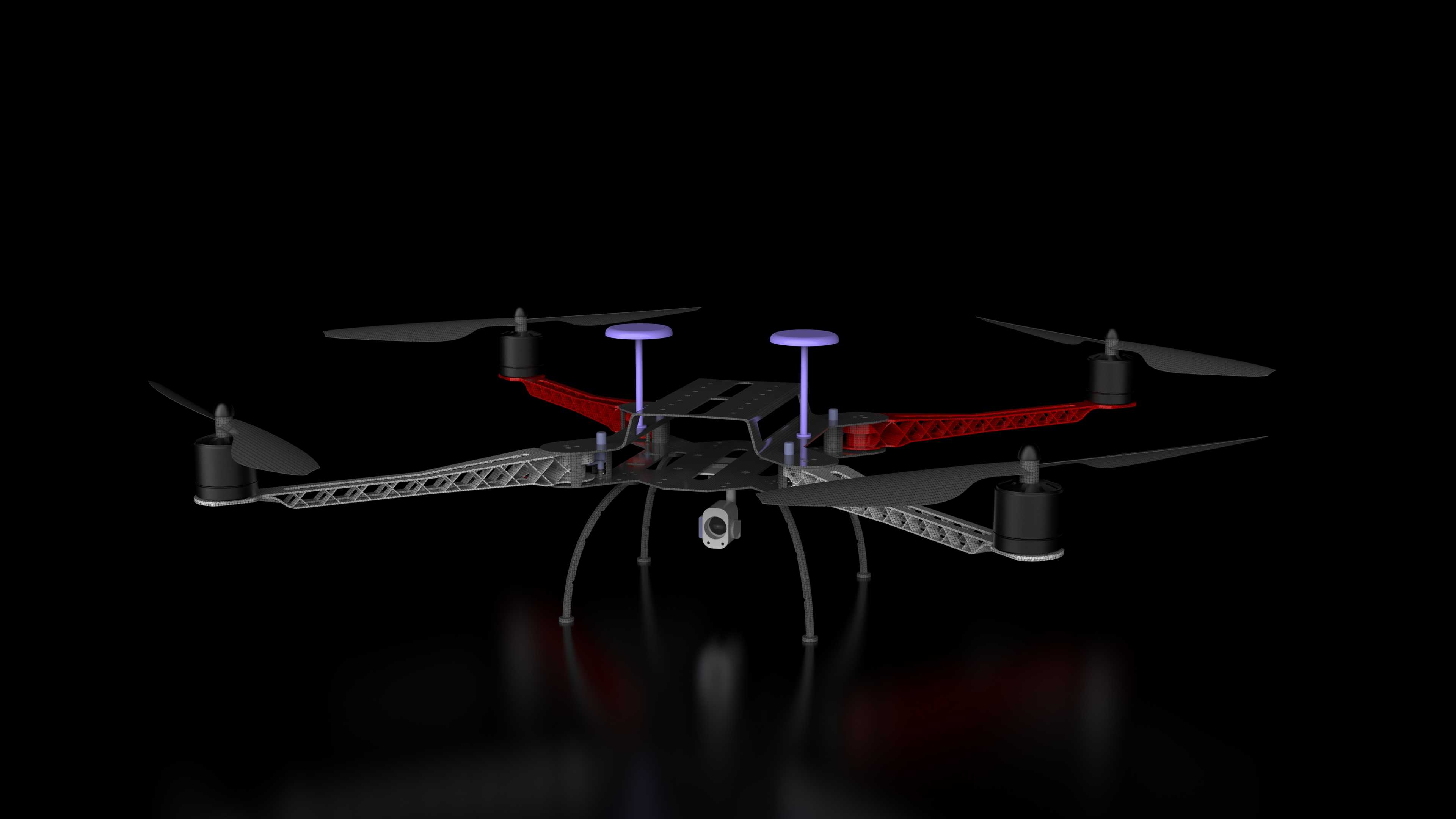

　　机臂部分采用桁架式镂空结构设计，在降低自身重量的同时，能够抵消旋翼高速转动产生的振动传导，避免飞行过程中机架共振影响飞行稳定性与拍摄清晰度。起落架采用弹性支腿结构，布置在中心板下方，预留了足够的云台与任务设备安装空间，降落时可缓冲地面冲击，保护机载电子设备与任务载荷。折叠机构的铰接处设置了锁止结构，展开后可自动卡紧固定，避免飞行过程中机臂意外折叠引发飞行事故，折叠操作无需额外工具，单人可在数秒内完成展开与收纳的状态切换。机架的动力安装座适配常规规格的无刷电机，中心板上方预留了GPS模块与数传天线的安装位，可直接匹配主流开源飞控的安装尺寸，无需二次打孔修改，能够缩短整机装配调试周期。从实际应用角度出发，

　　该机架既可以作为航模爱好者DIY组装飞行器的基础载体，也可经过简单适配后用于小型民用作业无人机的批量生产，其折叠结构的设计思路也可为同类型便携低空飞行器的结构优化提供参考，在保证结构强度与载重能力的前提下，最大限度压缩收纳体积，适配户外移动作业的使用需求。
