四旋翼带护圈小型航拍飞行器结构设计

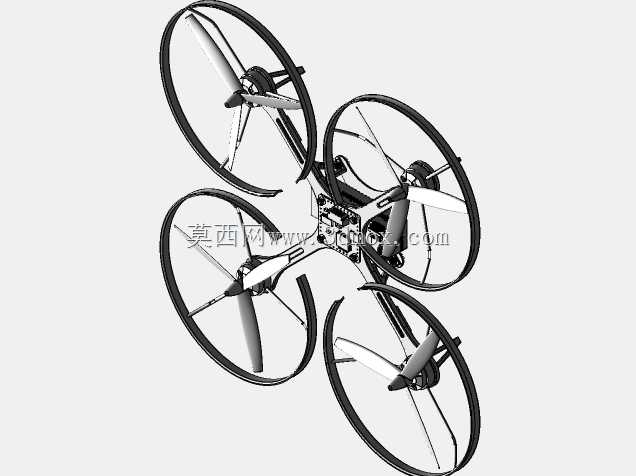

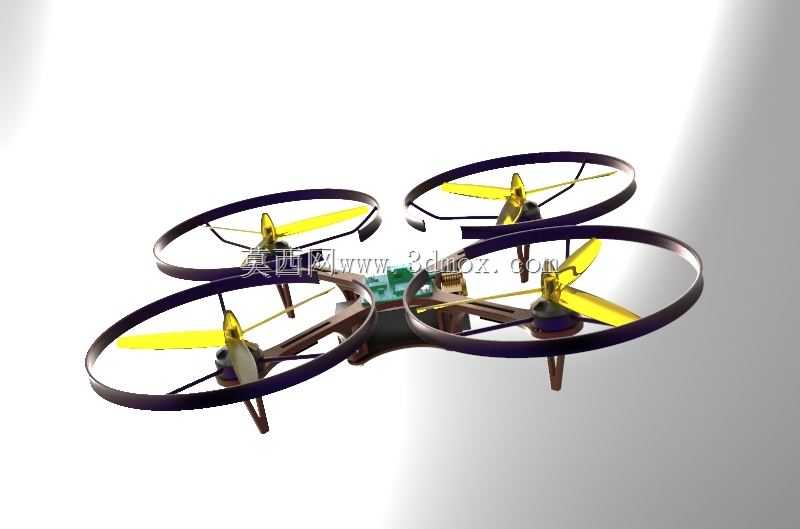

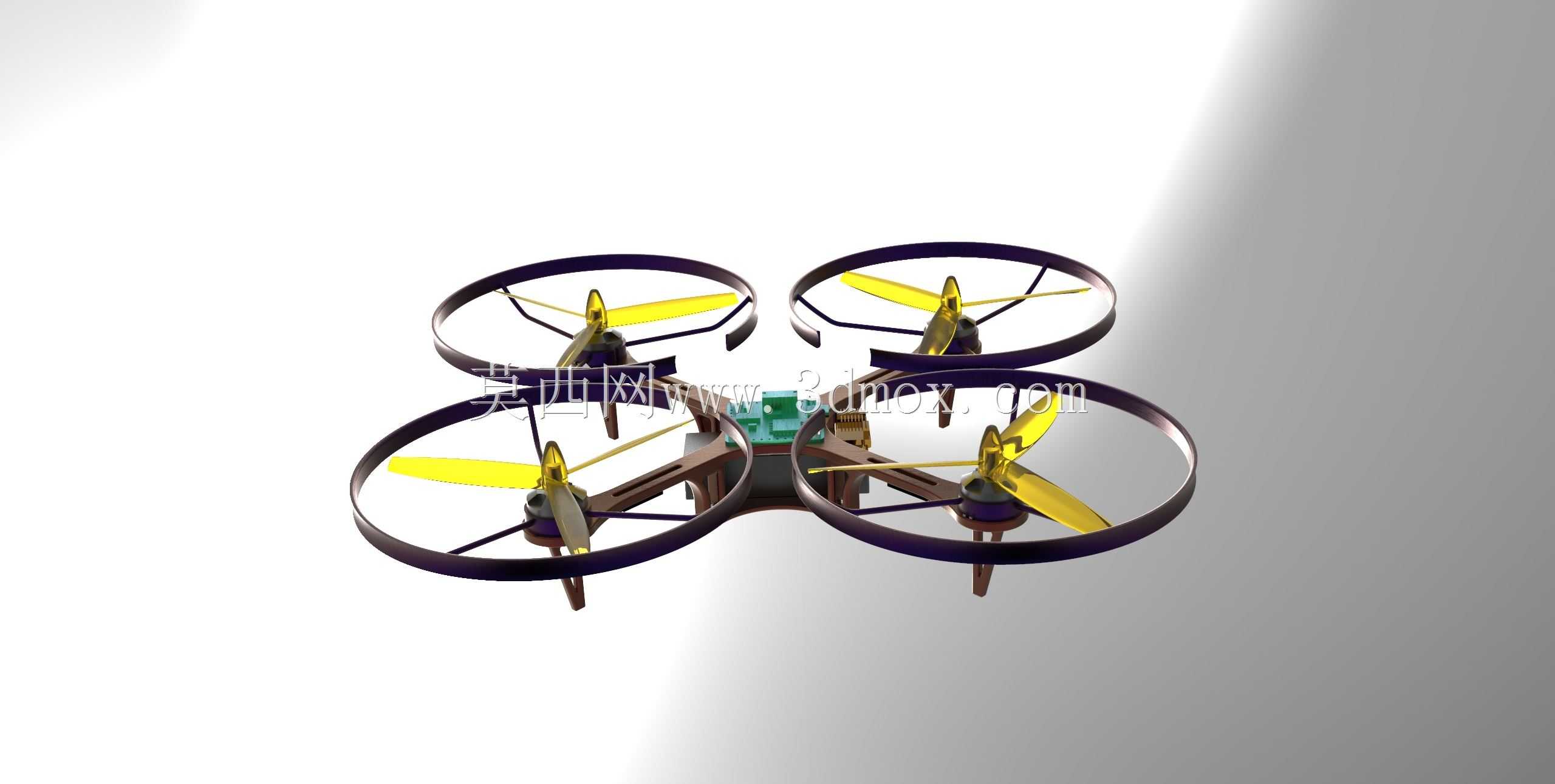

　　这款四旋翼飞行器的结构设计，首先围绕近距低空作业的实际场景展开，适配日常航拍、园区巡检、小型场地测绘这类对起降空间要求低、飞行灵活性要求高的使用需求，整机采用十字交叉的机臂布局，四个旋翼分别布置在机臂末端，相邻旋翼转向相反，通过转速差实现姿态调整，无需额外的舵面传动结构，降低了整体机械复杂度。设计过程中优先考虑了飞行稳定性与推力冗余的平衡，螺旋桨采用三叶式构型，在相同转速下能提供更均匀的推力输出，减少单桨转动带来的振动传导，配合机臂末端的环形护圈结构，一方面可以在低空飞行碰到障碍物时避免桨叶直接撞击损坏，另一方面也能约束桨尖涡流，提升悬停状态下的气动效率，降低动力损耗。机臂主体采用轻量化的镂空结构设计，在保证结构刚度、

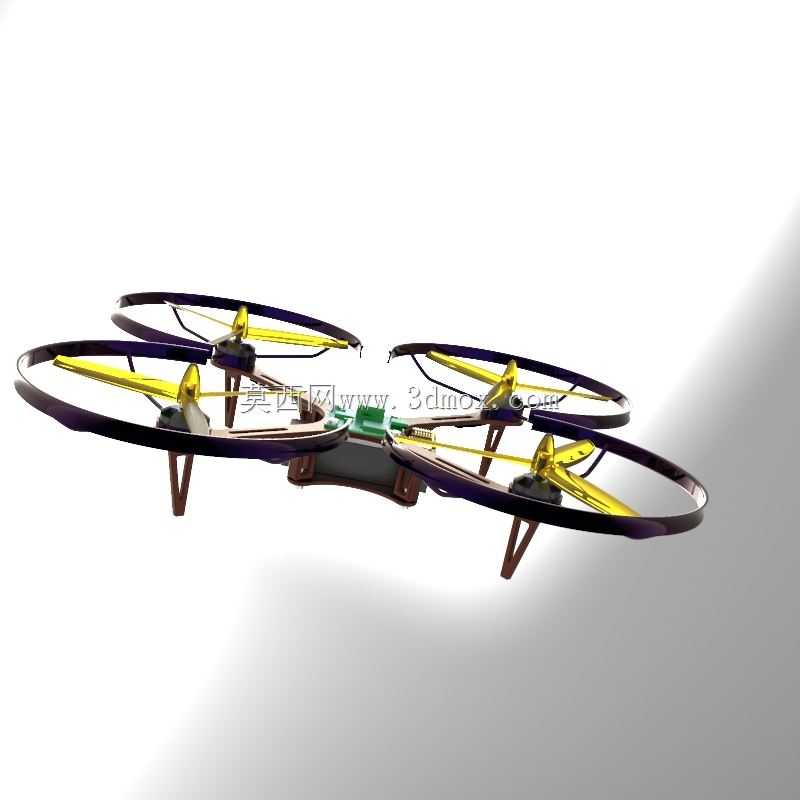

　　承受飞行过程中旋翼拉力与机动过载的前提下，尽可能减少非必要的结构重量，预留的中心安装区域可以搭载飞控板、电池、摄像模组等核心部件，安装孔位按照通用小型飞控的标准间距布置，兼容市面上多数主流的开源飞控硬件，不需要额外做转接件适配。起落架采用一体式支脚结构，布置在每个机臂靠近中心的位置，高度预留足够的空间，避免底部搭载的摄像镜头在起降时接触地面，同时支脚的倾斜角度经过校核，降落时可以将冲击力均匀分散到机臂连接位置，不会出现应力集中导致的结构断裂。环形护圈与机臂采用快拆式的连接结构，日常收纳时可以快速拆下护圈，减少整体占用的存放空间，护圈的截面采用流线型设计，降低前飞过程中的空气阻力，减少不必要的动力消耗。

　　动力安装座预留了标准的电机安装孔位，适配常用的22系列小型无刷电机，电机轴线与机臂平面保持垂直，保证推力方向始终垂直于机身平面，避免安装角度偏差导致的姿态控制偏移。整机的重心设计严格控制在中心区域的几何中心位置，电池安装位设置在中心板下方，可根据搭载的不同负载调整电池的前后位置，实现重心配平，保证飞行过程中不会出现单侧偏载导致的姿态漂移。布线槽沿着机臂内侧预留，从中心板到每个电机的电源线与信号线都可以嵌入槽内，避免飞行过程中线材晃动干扰气流，也能防止线材被螺旋桨打到造成损坏。
