带制动钳总成的盘式制动器结构设计

　　这套带制动钳总成的盘式制动器结构，主要面向乘用车辆的行车制动场景，可适配多数前置前驱或四驱车型的前轮安装位，也可根据轮辋尺寸调整参数后用于性能改装车辆的后轮制动升级。从实际装车用途来看，该结构承担车辆行驶过程中的减速、驻车辅助以及紧急工况下的制动力输出任务，相比鼓式制动器拥有更好的散热效率与制动线性度，连续制动工况下的热衰退表现更稳定。

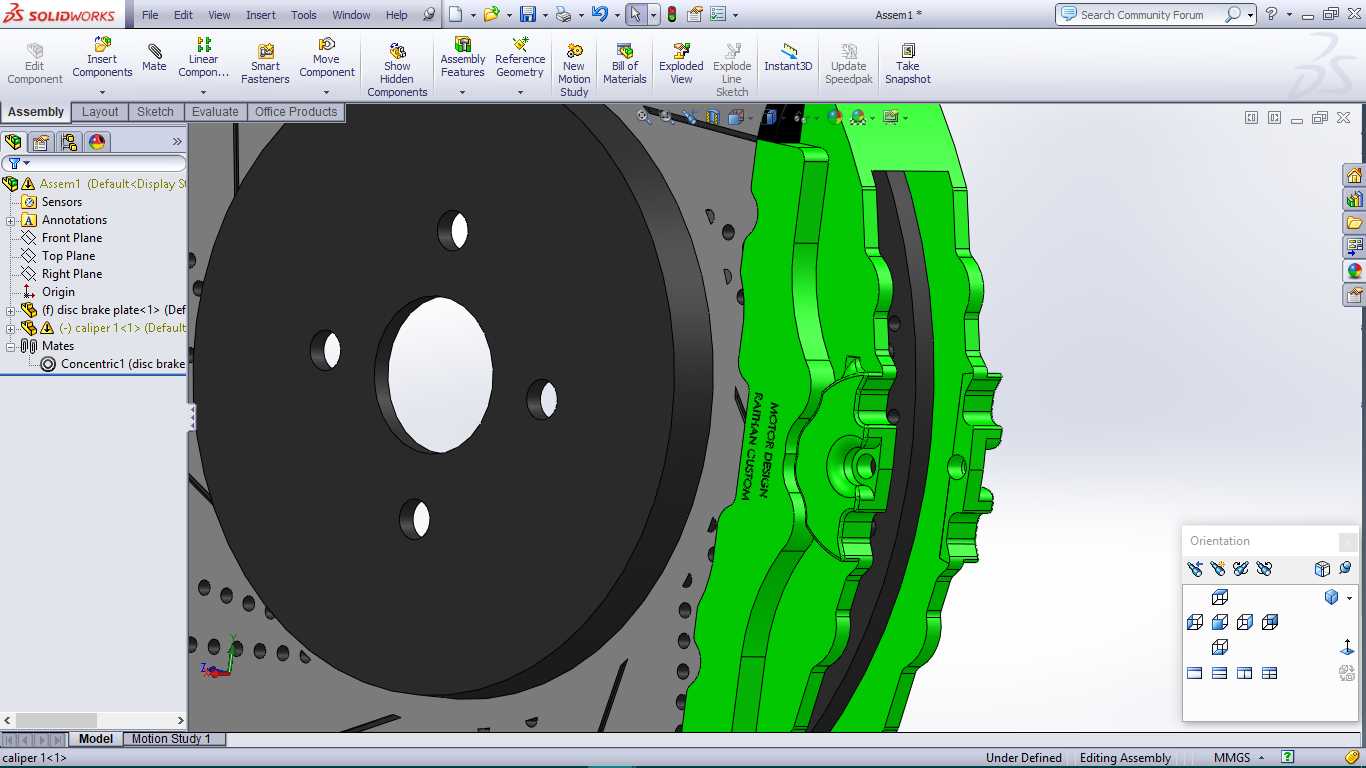

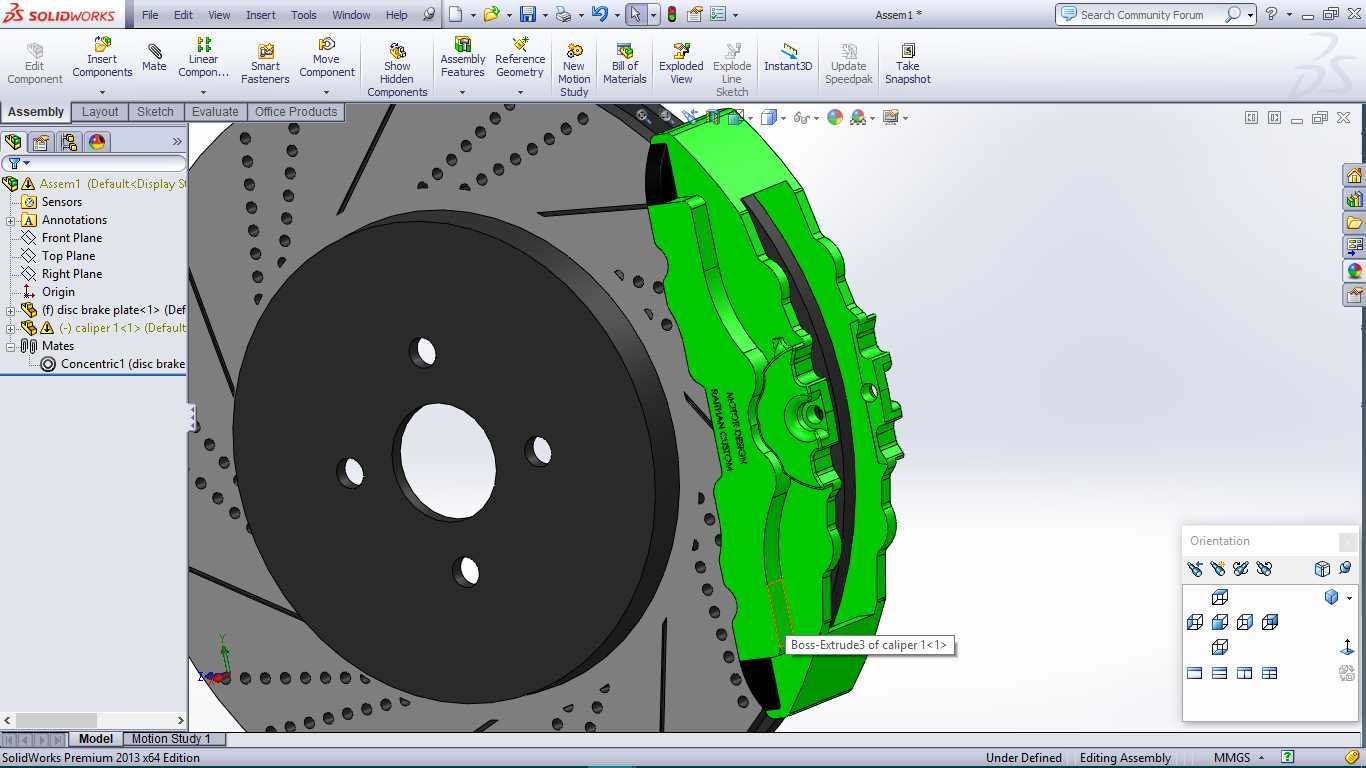

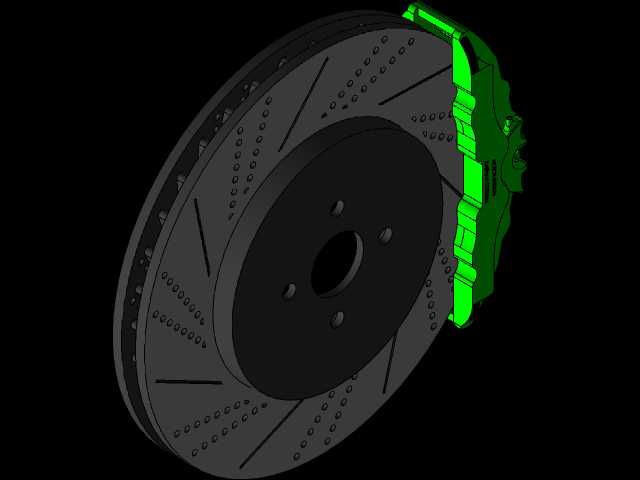

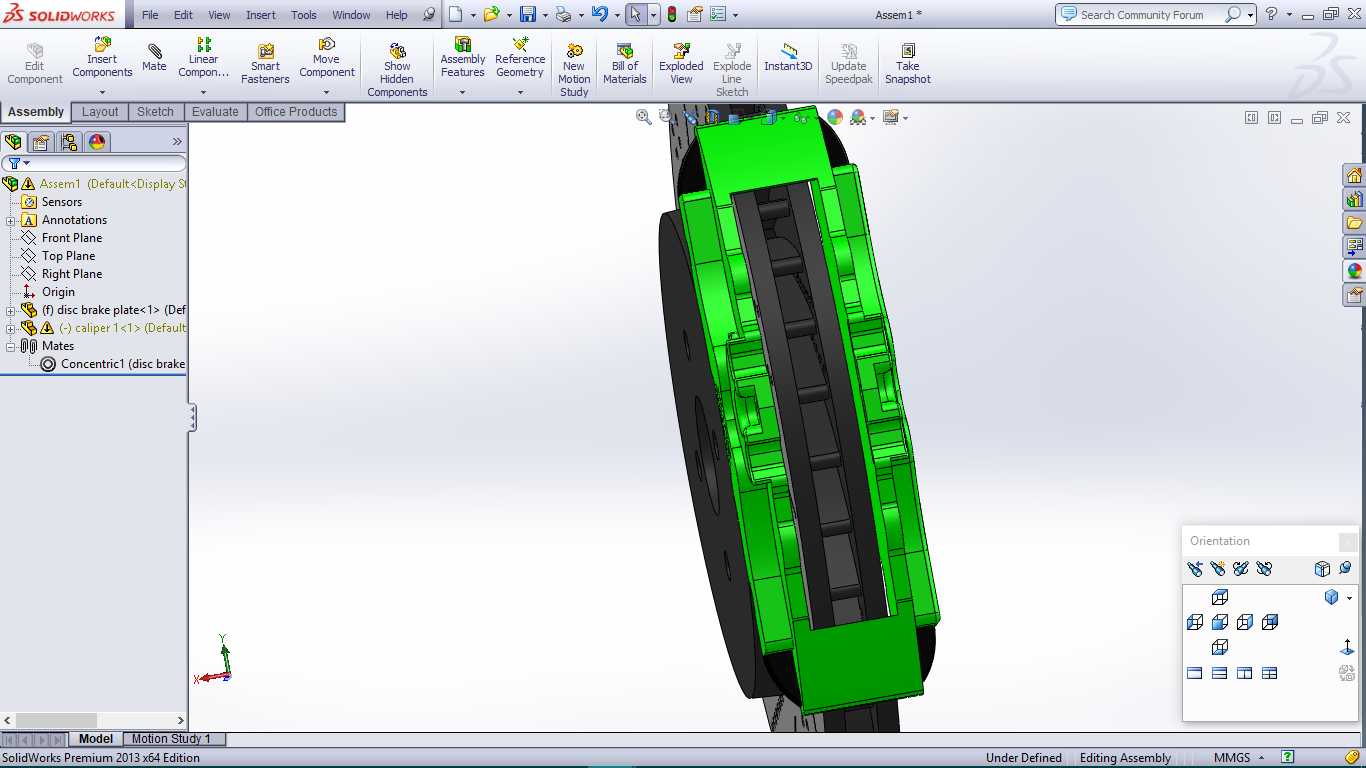

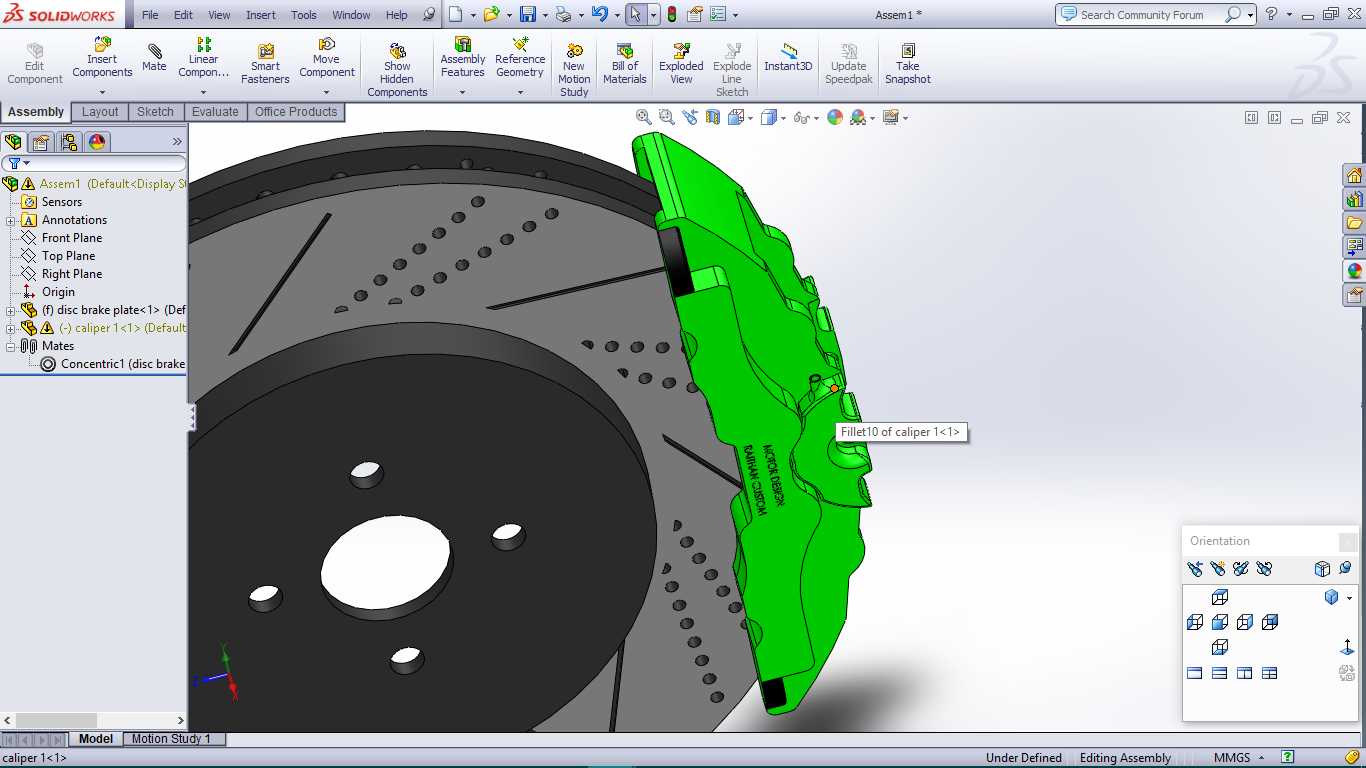

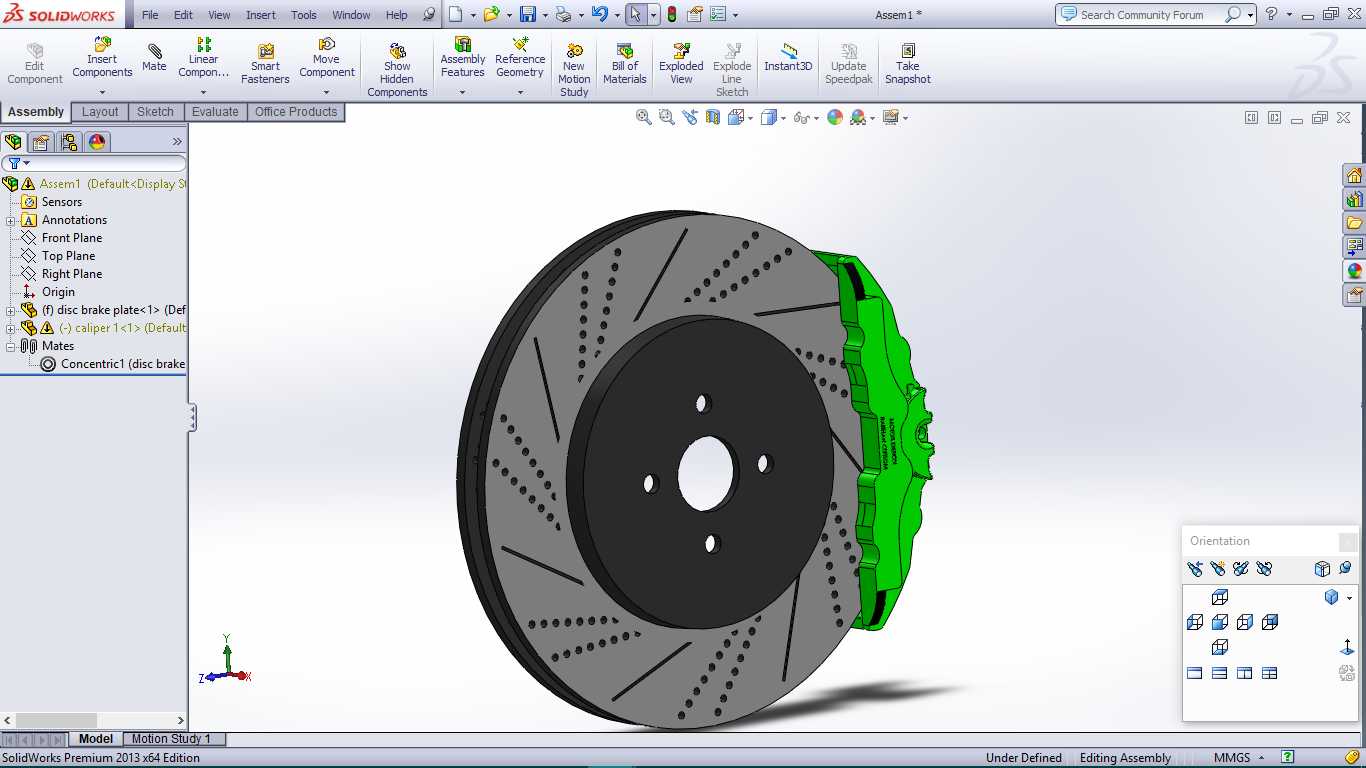

　　设计过程中优先考虑了安装边界的适配性，制动盘的中心定位孔、轮毂安装螺栓孔位完全匹配常规乘用车的轮毂轴承单元安装尺寸，制动盘的通风道采用斜向打孔划线组合结构，既可以在制动时快速导出摩擦产生的热量，也能划破制动片与盘面之间的水膜，避免雨天制动效能骤降。制动钳采用浮动式单活塞结构设计，钳体的导向销安装位预留了足够的滑动余量，可保证制动过程中两侧摩擦片均匀施压，减少偏磨现象的发生；钳体外侧的加强筋结构经过受力优化，在保证整体刚度满足最大制动力需求的前提下，尽可能降低了非簧载质量，减少对悬挂响应性的影响。

　　结构细节上，制动盘的摩擦面厚度预留了标准磨损余量，维修时可通过测量盘面厚度判断是否需要更换；制动钳的活塞防尘套、密封圈安装槽位严格匹配行业通用密封件尺寸，后期维护更换配件无需额外开模。摩擦片的背板与消音片安装位做了定位卡槽设计，可避免制动过程中摩擦片出现旷量异响，同时背板的隔热层结构可阻断摩擦产生的热量向制动液传递，降低高温下制动液气化产生气阻的概率。安装支架的连接孔位采用腰型孔设计，可在装配时微调制动钳与制动盘的同轴度，降低装配难度，适配不同公差等级的羊角安装位。整体结构的所有运动部件都预留了合理的运动间隙，不会在车轮跳动、转向过程中与周边的悬挂拉杆、防尘罩等部件发生运动干涉。
