带集成外壳的微型直线驱动执行装置

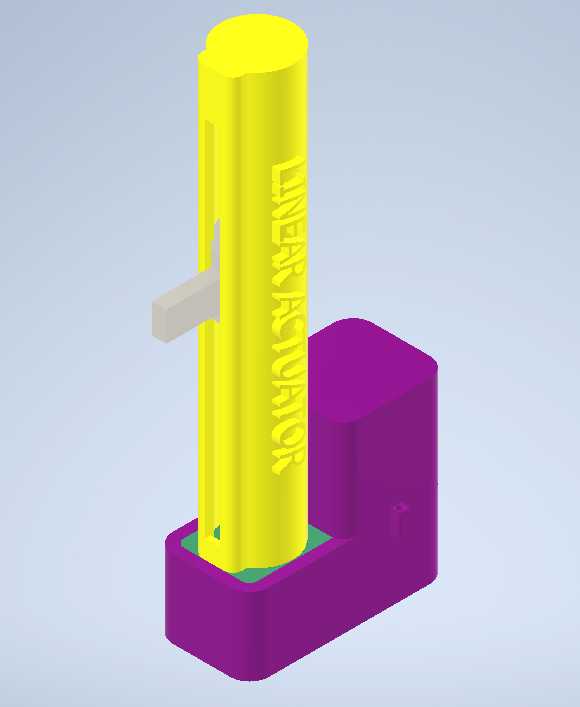

　　这款微型线性驱动装置的设计，最初是为了适配小型自动化工位里的短行程直线推拉需求，比如桌面级分拣机构的挡料动作、小型检测设备的探针进给、消费电子组装工位的微型夹具开合，这类场景不需要大推力输出，但对安装空间占用、动作响应速度、外露部件防护有明确要求。整套结构采用动力单元与执行单元集成式布局，紫色底座部分内置N20齿轮马达的安装位与传动转换结构，将马达的旋转运动通过内置的齿轮齿条副转换为黄色柱体内部推杆的直线往复动作，伸出的灰色推杆端部做了扁位处理，方便外接负载时通过顶丝或者卡扣快速连接，不需要额外加工连接转接件。设计时特意给整套传动结构加了一体式外壳，黄色柱体部分既是推杆的导向防护套，也是内部齿条的运动轨道，

　　柱体表面做的竖向凹槽既可以作为装配对位标识，也能增加外壳的结构强度，避免注塑成型后出现侧壁变形影响推杆滑动顺畅度；紫色底座的底部预留了两个沉头安装孔，匹配M4螺栓的安装尺寸，整套装置的安装边界控制在极小范围内，不需要额外预留大的装配操作空间，在密集排布的多工位小型设备里也能灵活布置。传动部分的参数匹配上，选用N20齿轮马达搭配M4*55规格的螺栓作为辅助装配紧固件，马达的输出扭矩经过齿轮组减速后，刚好能满足推杆额定行程内的推力需求，不会出现动力冗余导致的结构过载，也不会因为动力不足出现推杆卡滞。外壳的分模线做在底座与柱体的衔接位置，装配时直接通过卡扣加螺栓紧固，不需要额外打胶密封，就能满足普通工业场景下的防尘需求，

　　避免车间里的细小碎屑进入传动副造成磨损。推杆的行程做了机械限位，内置的止挡结构直接和外壳一体成型，不需要额外加装限位传感器就能控制最大伸出距离，降低整套机构的电控复杂度，对于只需要固定行程往复动作的场景，直接接电就能运行，省去了额外的参数调试步骤。在安装适配性上，底座的安装孔位做了长圆槽余量，允许安装时存在±0.5mm的位置偏差，降低安装面的加工精度要求，哪怕是用薄铝板或者亚克力板做的安装基板，也能顺利完成装配。
