微型电动直线驱动执行机构结构设计

　　这款微型直线驱动装置，核心采用N20齿轮马达作为动力源，配套M4*55规格螺栓完成结构锁附，整体结构紧凑，占用安装空间极小，适合在狭小安装腔体内完成短行程直线往复推压动作。从实际应用场景来看，这类微型驱动件常被用在小型智能门锁的锁舌伸缩驱动、桌面级小型自动化设备的工位推料、消费电子类产品的自动舱门启闭、科教类小型机械装置的动作执行环节，相比大规格电动推杆，它的安装门槛更低，不需要预留大尺寸安装位，对负载要求在百克级的直线动作场景适配性极强。

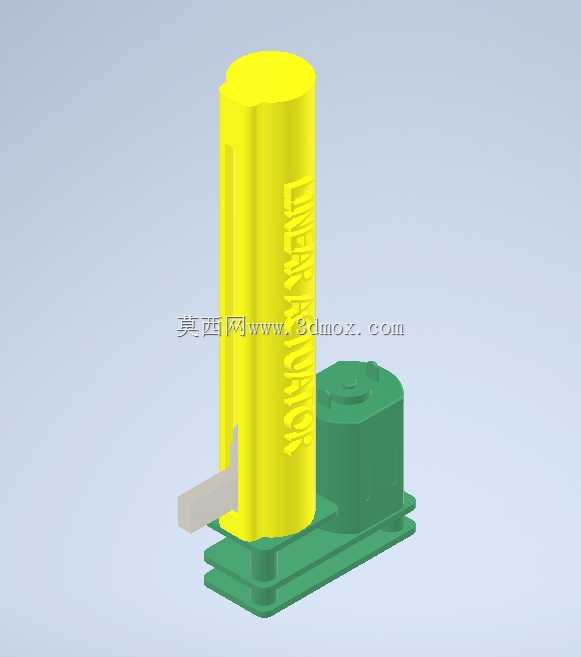

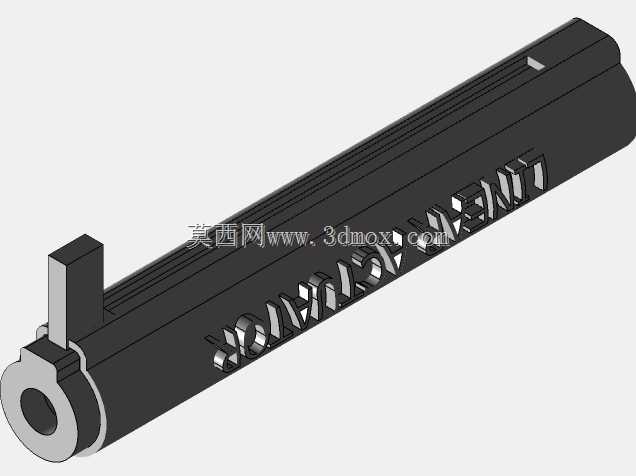

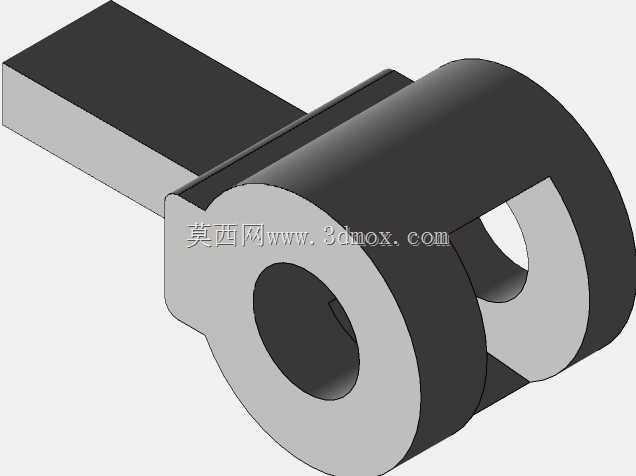

　　从功能特性上看，该结构将旋转动力输出的齿轮马达与直线运动的输出杆做了集成式布局，马达卧式固定在绿色注塑成型的安装底座上，通过内部齿轮组将旋转扭矩传递到黄色的直线输出套筒，带动输出端的灰色拨杆完成直线往复动作，输出杆表面做了导向槽结构，和底座上的限位凸台配合，避免输出杆在伸缩过程中出现周向转动，保证动作输出的直线度。安装底座预留了对应的螺栓过孔，可直接通过标准紧固件固定在设备安装板上，不需要额外设计定制转接支架，降低整机结构的设计复杂度。

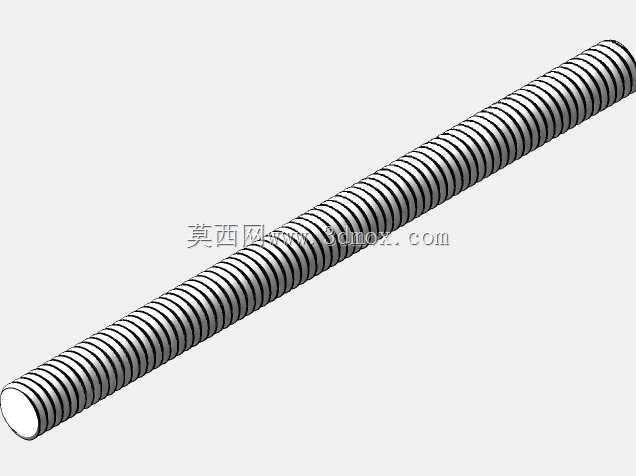

　　设计思路上，该结构优先考虑了小空间下的动力集成，将马达的安装位与直线导向结构做了一体化底座设计，减少了分体式结构的装配累积误差，输出套筒采用中空结构，既可以减轻整体自重，也能在内部容纳传动丝杠或者齿条结构，配合N20马达自带的减速齿轮组，不需要额外增设减速级就能获得合适的输出推力与动作速度。外形尺寸上，整体结构的最大外轮廓控制在极小范围内，安装底座的长宽尺寸适配多数小型设备的内部安装间隙，输出杆的行程满足常规短行程驱动需求，安装边界清晰，在做整机结构排布时，只需要预留对应长宽高的安装腔体，同时避开输出杆的动作行程范围即可，不会和周边其他结构件产生运动干涉。

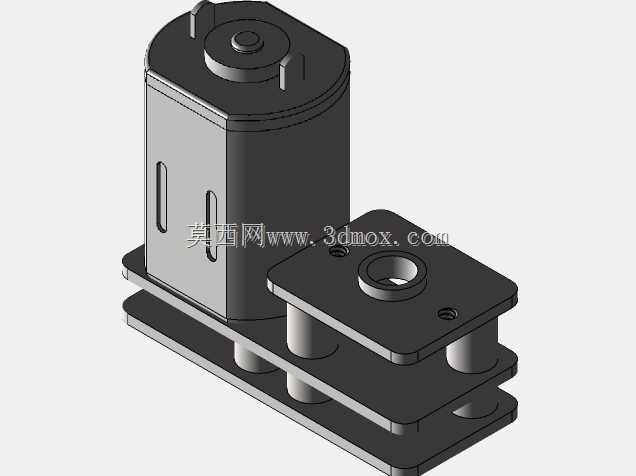

　　在结构细节处理上，马达与底座的配合位做了定位止口设计，装配时可以直接卡入定位，不需要反复调整马达的啮合间隙，输出杆与底座的导向配合面预留了合理的间隙，既保证运动顺畅无卡滞，也不会因为间隙过大出现输出端晃动的问题，M4螺栓的锁附位置避开了内部传动件的运动路径，后期维护拆解时不需要完全打散整个传动结构，就能完成易损件的更换。这类微型驱动结构的设计难点，在于极小尺寸下平衡传动效率、结构强度与安装便捷性，该结构通过一体化底座、集成式导向、标准件通用化选型的方式，很好地解决了小空间直线驱动的布局难题，对于做小型自动化装置、智能消费产品结构设计的工程师来说，这类结构可以直接参考其布局思路，根据实际需要的行程、推力参数调整对应尺寸，大幅缩短结构开发周期。
