带伺服驱动的定量液体灌装执行机构

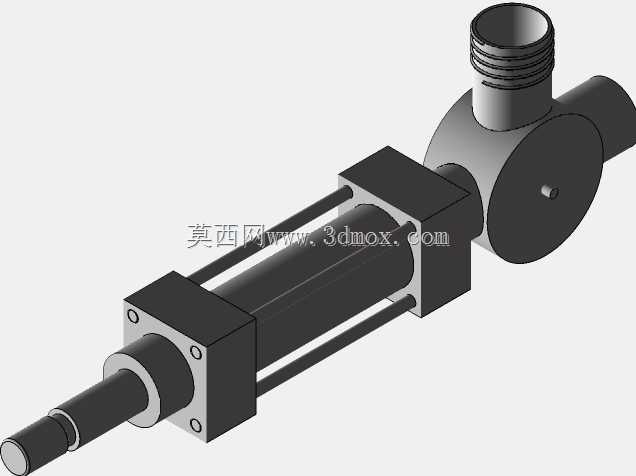

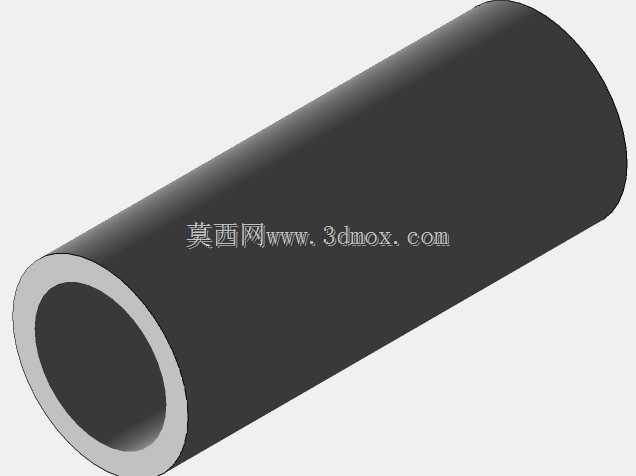

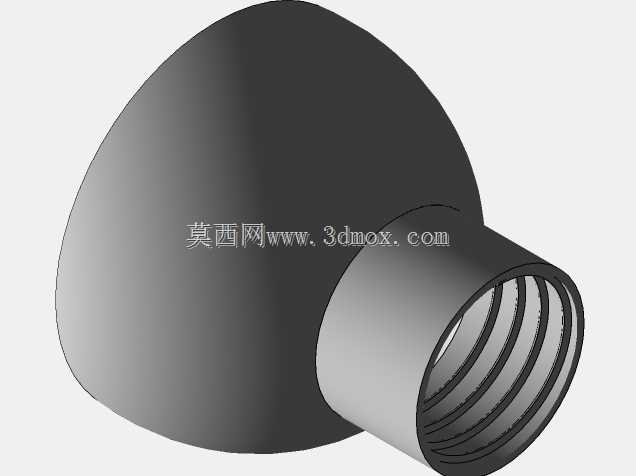

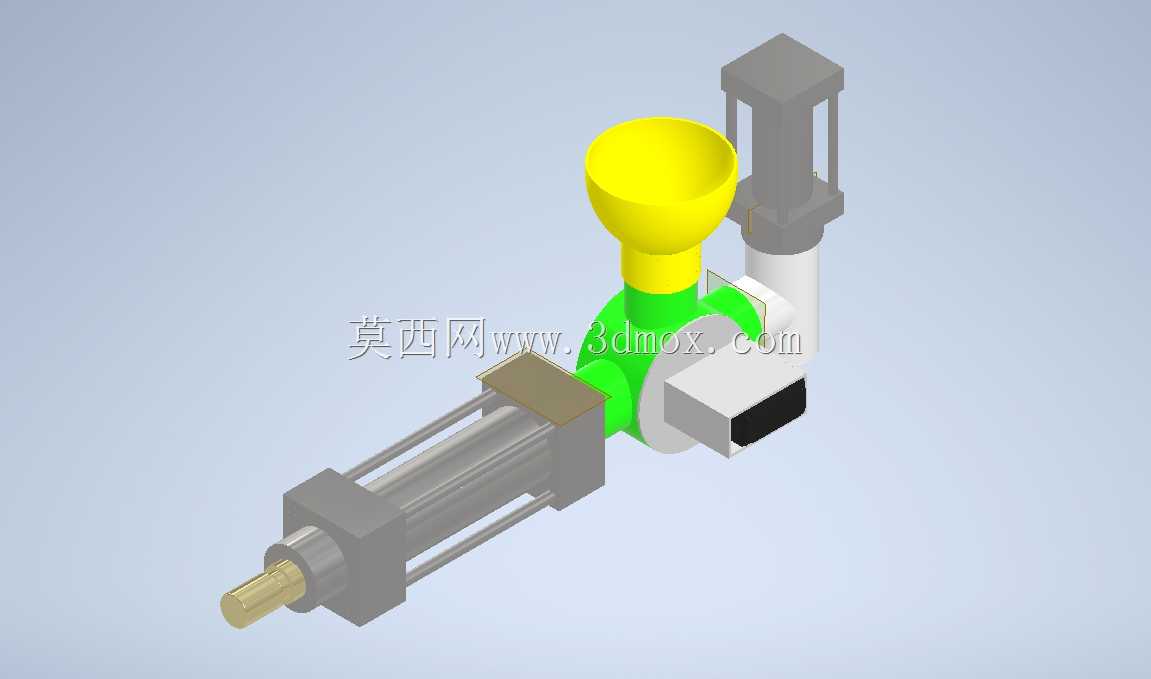

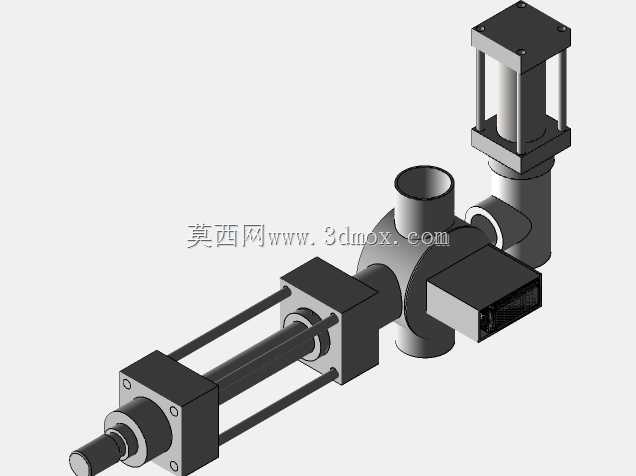

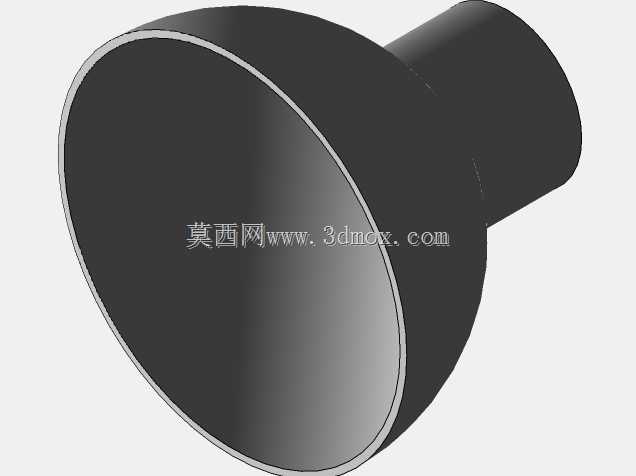

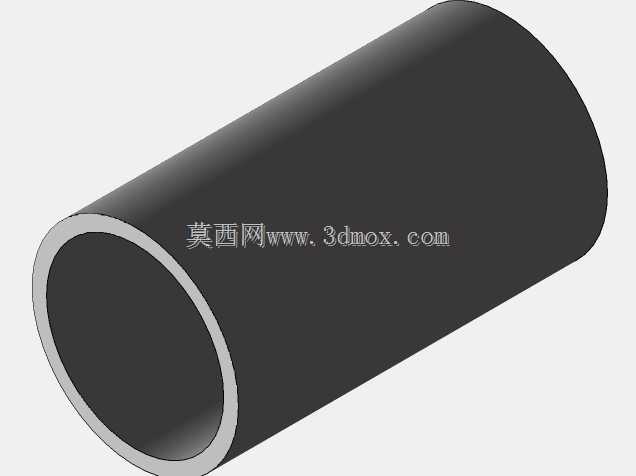

　　这套液体灌装执行组件，主要面向中小规格瓶装液体的定量灌装工位，适配日化洗护、食用调味、低粘度医药试剂这类不含大颗粒杂质的流体物料灌装场景，可直接集成到回转式或直线式灌装生产线的单机工位上，替换传统气缸驱动的定量灌装头，解决传统结构灌装量调节繁琐、出液精度波动大的问题。从结构布局来看，组件上方设置大口径锥形进料斗，斗壁倾斜角度做了针对性优化，可避免流动性一般的粘稠液体在进料位置残留挂壁，进料口通径适配常规32mm食品级输送软管，不需要额外做变径接头就能对接生产线的储料供料管路。核心的定量推送单元采用卧式缸体结构，和传统立式灌装缸不同，卧式布局能大幅压缩整机竖直方向的安装空间，对于厂房净空有限、

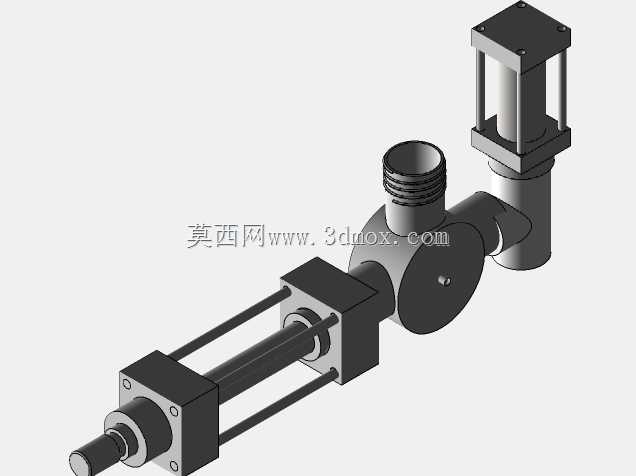

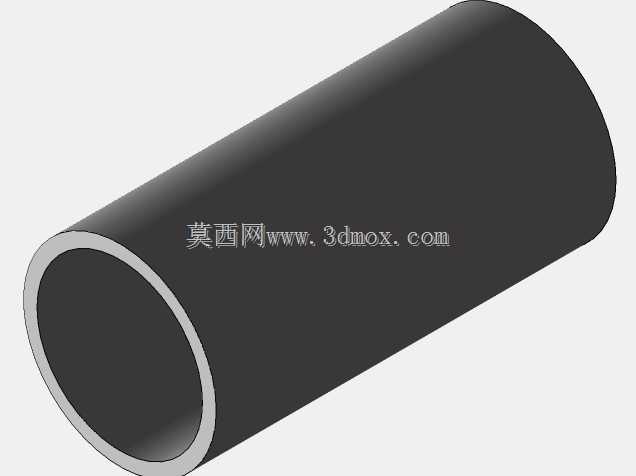

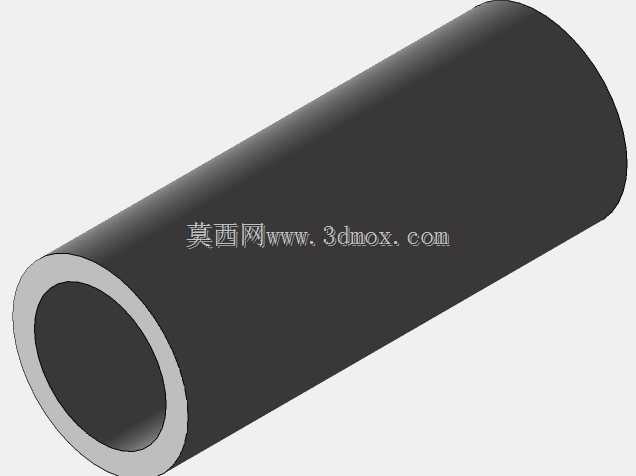

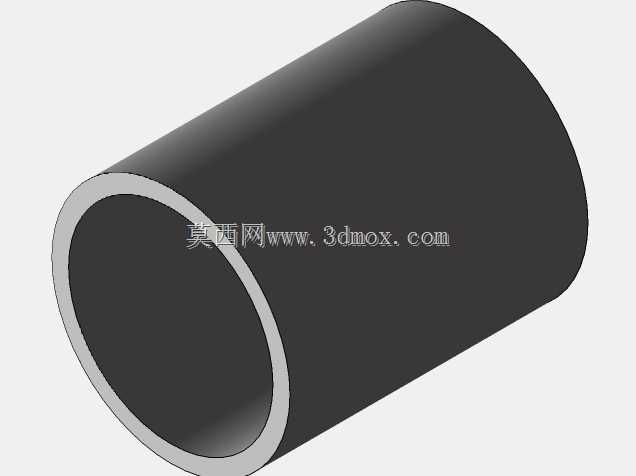

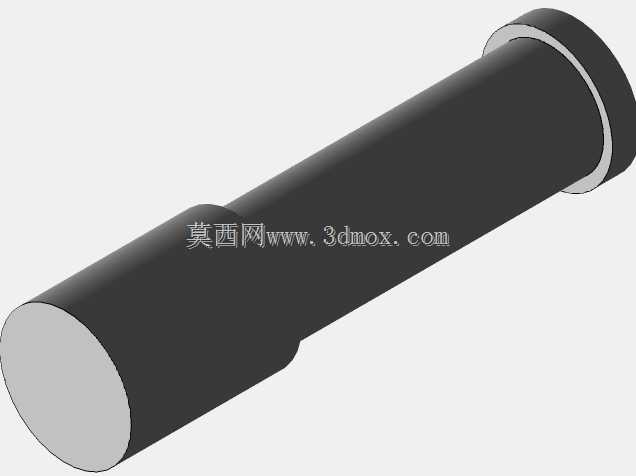

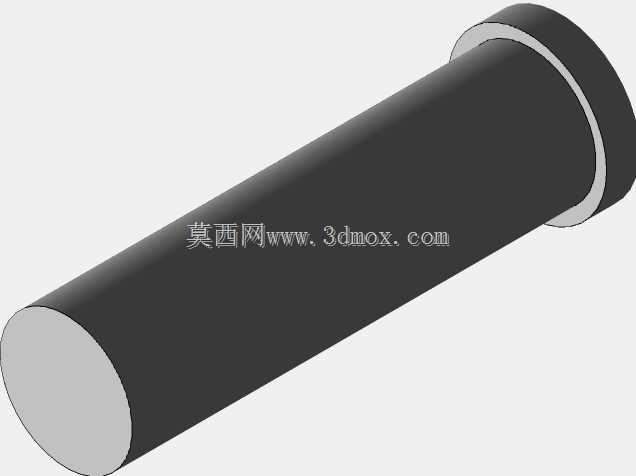

　　需要在现有灌装线上做工位升级的场景十分友好，缸体的活塞密封采用双道Y型圈结构，可耐受常规弱酸弱碱类清洗液的冲洗，满足食品医药行业的工位定期CIP清洗要求。2.0版本新增的伺服驱动单元布置在缸体尾部，通过联轴器直接和活塞推杆连接，省去了传统结构的曲柄连杆转换机构，既减少了传动环节的间隙误差，也能通过伺服参数直接调整活塞行程，实现10ml到500ml区间内的灌装量无级调节，不需要像老式结构那样更换不同长度的推杆或者调整机械限位块，换产调试时间能缩短七成以上。出液嘴部分做了防滴漏设计，端部集成了气动截止阀，在灌装行程结束的瞬间同步切断流道，避免拉丝滴液污染瓶身外壁。整个组件的安装基准面设置在缸体下方的安装支脚位置，

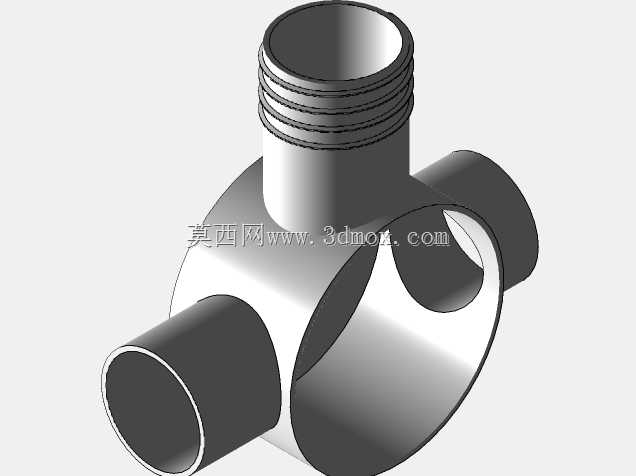

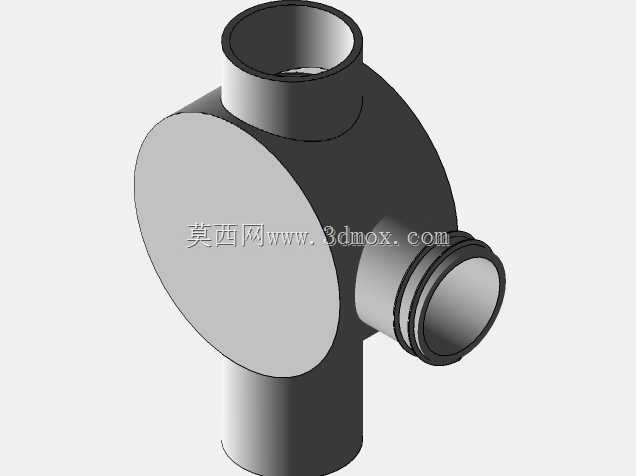

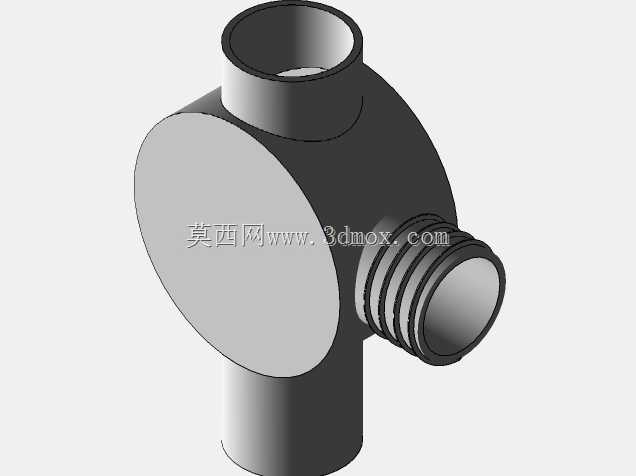

　　支脚上预留了四个长条形安装孔，可兼容不同间距的生产线安装横梁，横向安装边界控制在320mm以内，相邻两个灌装头的最小中心距可以做到150mm，能适配小口径瓶型的多工位并排布置需求。流道过流部分全部采用圆弧过渡，没有直角死角，拆卸时仅需松开两个快装卡箍就能将进料斗、缸筒、出液嘴拆分，方便日常清洁和密封件更换。在实际工况适配中，这套机构的单工位灌装节拍最快可以达到每小时1200瓶，灌装量重复精度控制在±0.5%以内，相比传统气缸驱动结构，能有效降低物料过量灌装带来的成本损耗，同时伺服驱动的运行速度曲线可做柔性调整，针对易起泡的液体物料，可设置先快后慢的灌装速度曲线，减少灌装过程中液体冲击产生的泡沫，避免泡沫溢出瓶身影响后续旋盖、贴标工序的正常运行。
