活塞式定量液体灌装执行机构结构

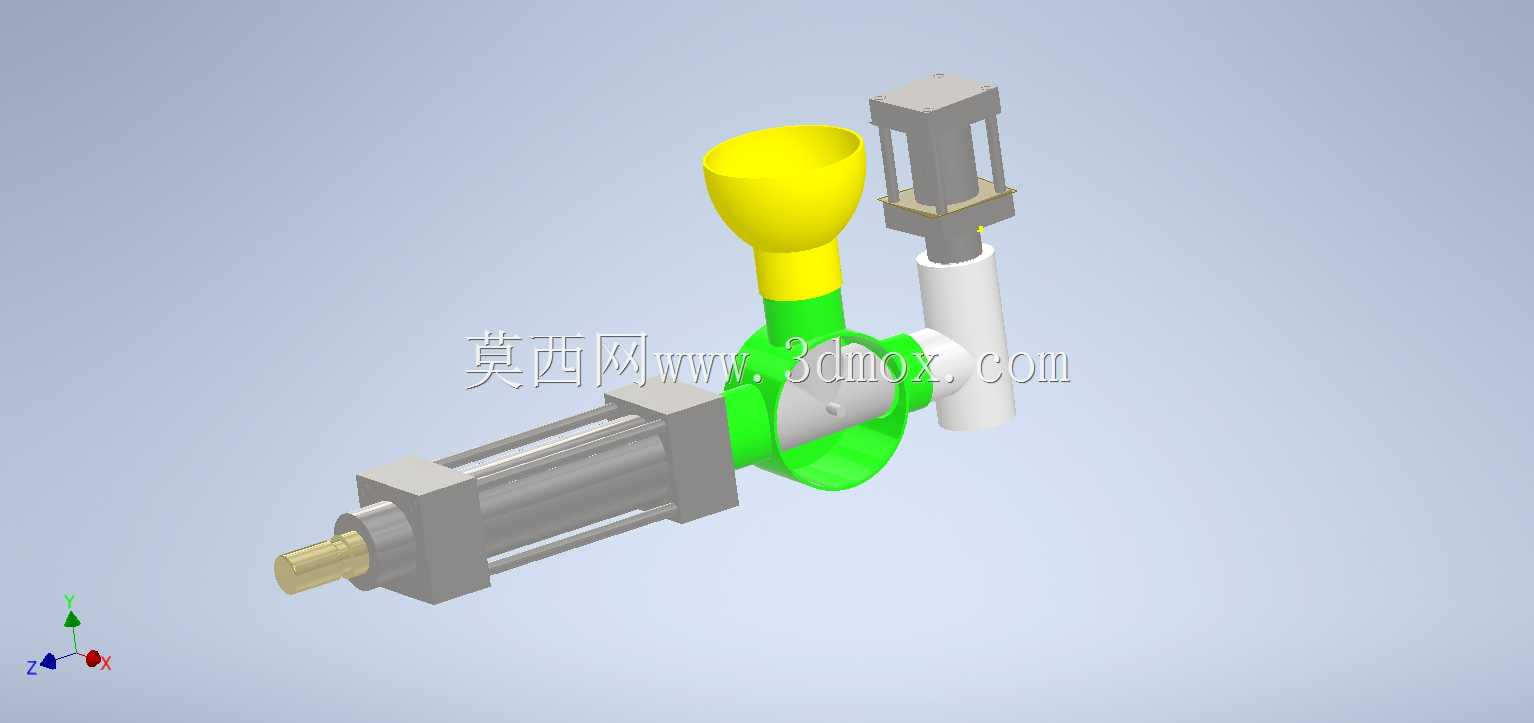

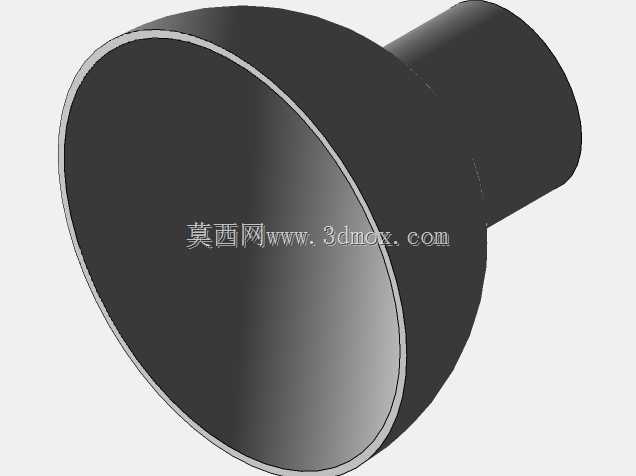

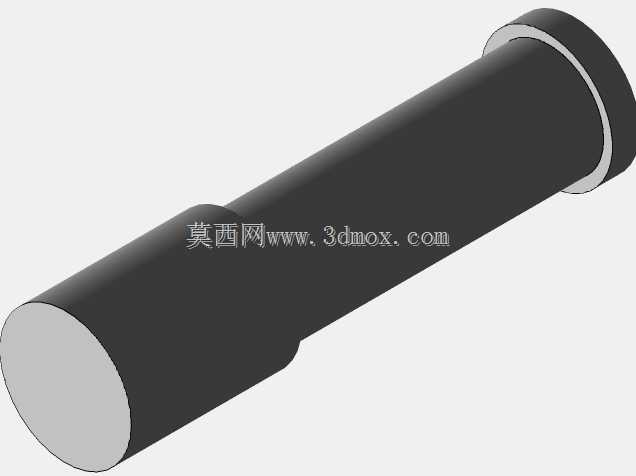

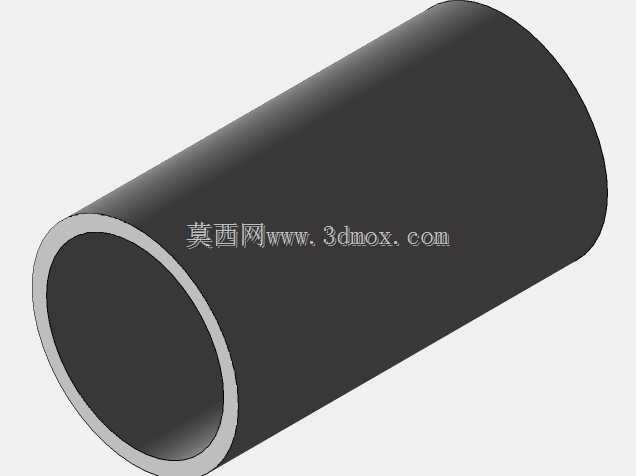

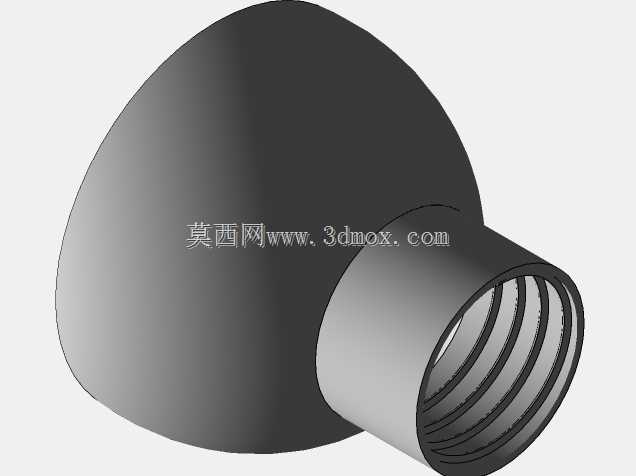

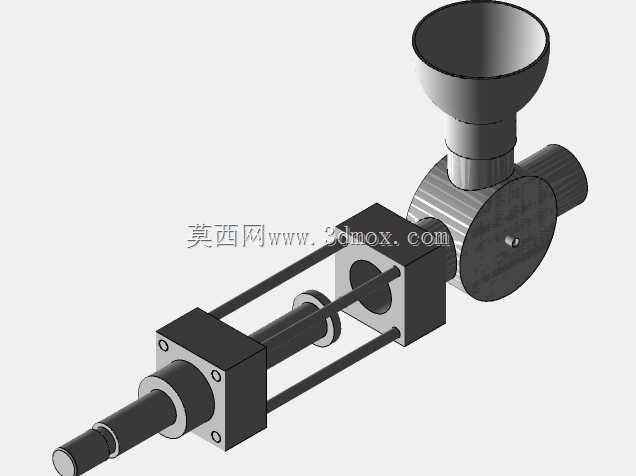

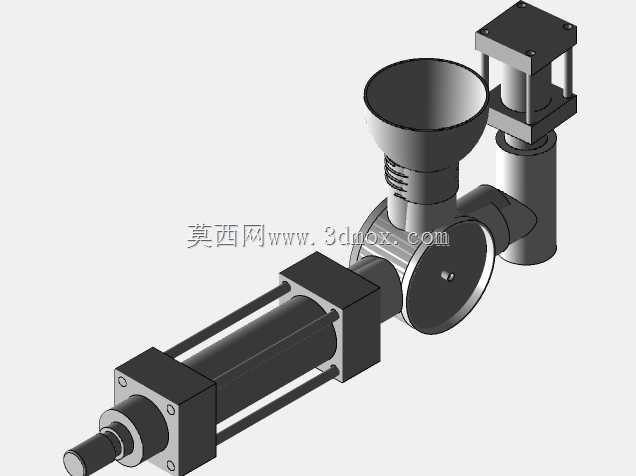

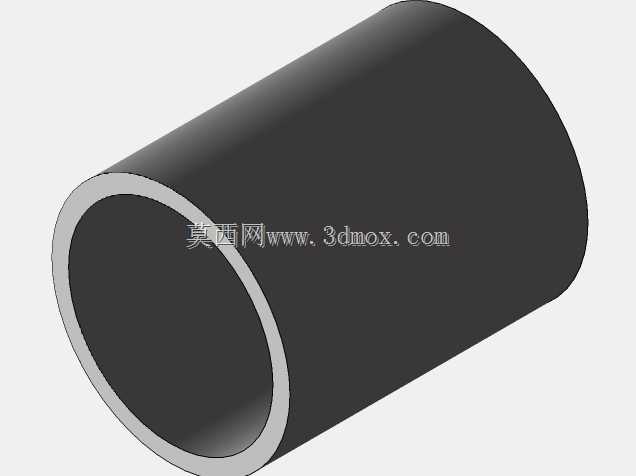

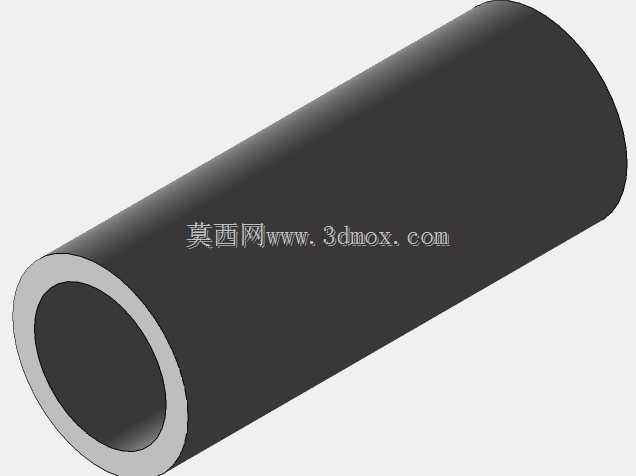

　　这套活塞式液体灌装执行结构，主要面向中小剂量液态物料的定量分装场景，常见于食品饮品、日化洗护、小型医药制剂的生产线单工位灌装环节，可适配低粘度到中等粘度的无颗粒液态物料，完成从储料接料、定量容积计量到精准注料的完整动作流程。整套结构采用卧式活塞计量+立式灌装阀的组合布局，进料端设置大口径锥形料斗，料斗下部带缓冲整流段，可对接上游储料管路或者人工补料工位，避免进料过程中产生涡流卷入空气，影响计量精度。活塞驱动部分采用双导杆导向的气缸直连结构，活塞缸筒内壁做高精度研磨处理，活塞密封采用双唇口Y型圈搭配导向环的组合，既保证往复运动的同轴度，避免偏磨导致的漏液问题，也能将计量容积误差控制在极小范围内，通过调整活塞的行程距离，

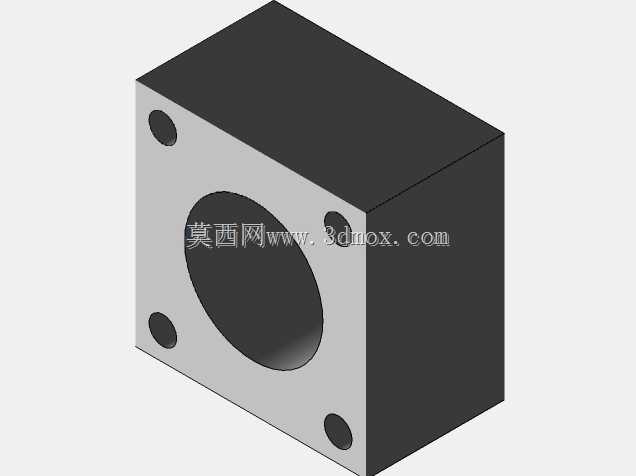

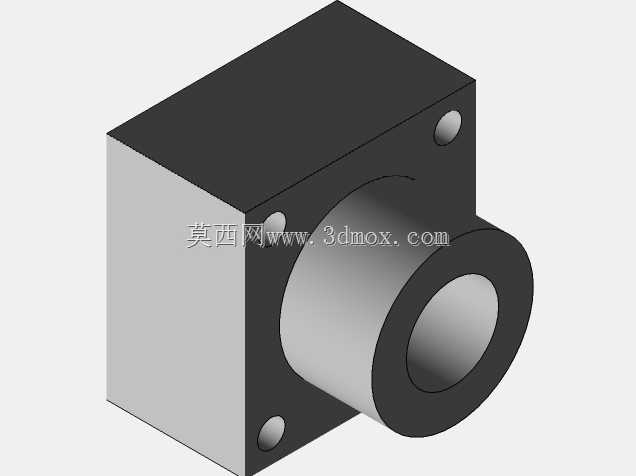

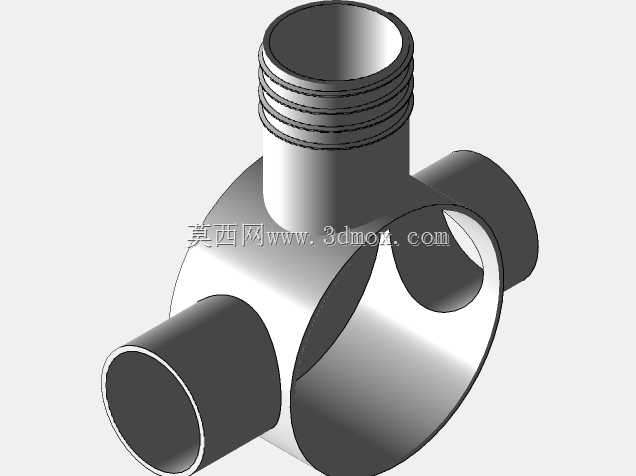

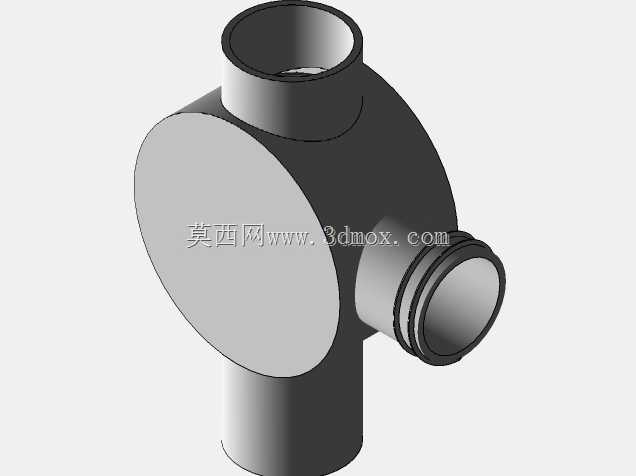

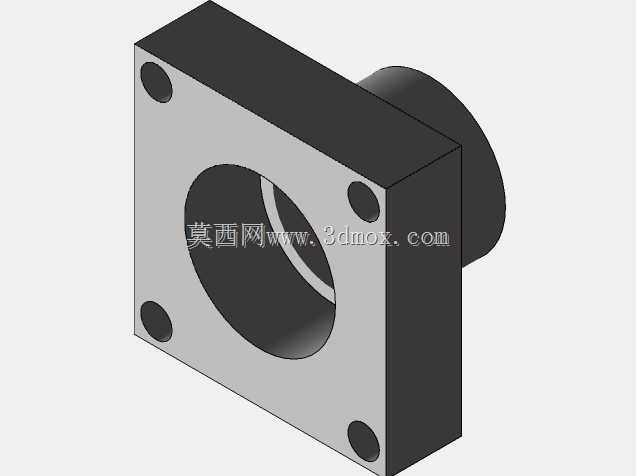

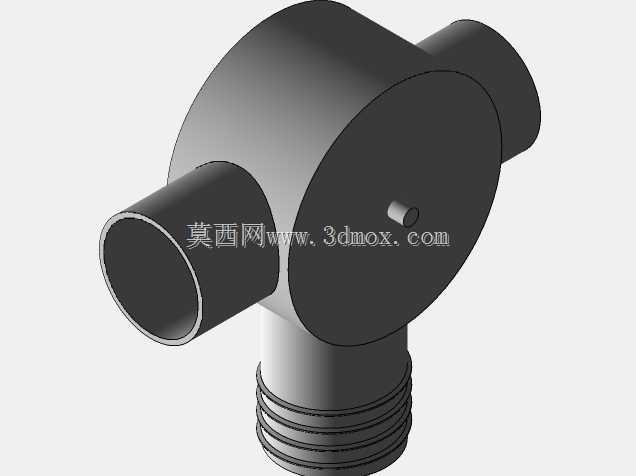

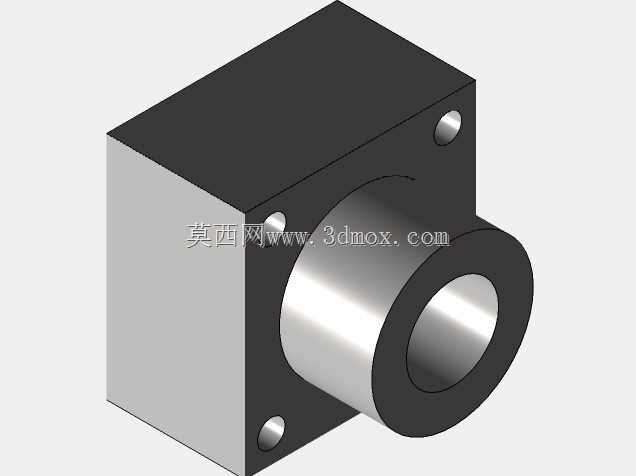

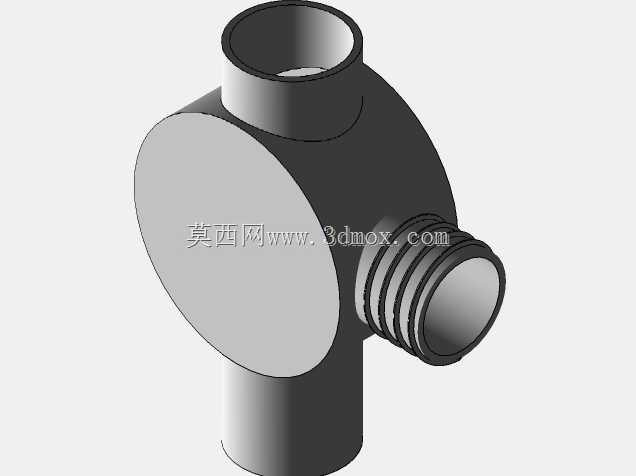

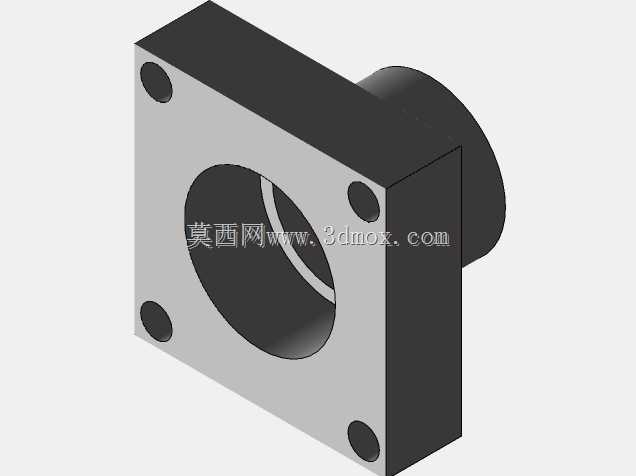

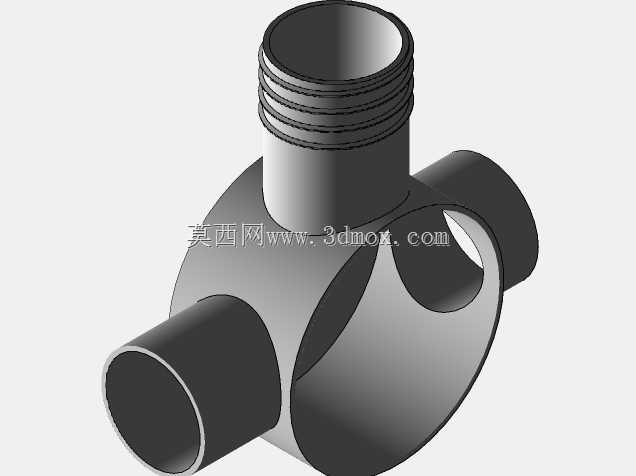

　　就能灵活改变单次灌装的剂量，适配不同规格容器的灌装需求。料斗与活塞缸之间设置转阀式切换机构，通过侧面的手轮结构可手动调试阀路通断状态，正常运行时阀块随灌装节拍自动切换，活塞后退时阀路连通料斗与缸筒，将物料吸入缸内完成计量；活塞前进时阀路切换为缸筒连通灌装头，将缸内物料通过立式灌装头注入下方容器。灌装头部分采用气动升降式结构，灌装时可伸入容器近底部位置，随着液面上升同步抬升，减少液体飞溅、起泡的问题，尤其适合易起泡沫的液态物料灌装。安装层面，整套结构的安装基准面为活塞缸底部的安装法兰与灌装阀上部的方形安装座，可直接固定在灌装设备的安装台板上，横向安装尺寸预留了气缸行程的安全余量，不会与周边的容器输送、挡瓶定位机构产生运动干涉；

　　纵向尺寸上料斗顶部预留了补料操作空间，灌装头最低位置适配常规高度的瓶装容器，无需额外做大幅结构调整即可集成到现有灌装生产线中。结构设计上没有采用复杂的定制加工件，大部分零部件为通用机械标准件，后期维护更换密封件、易损件时无需定制特殊配件，可降低运维成本；整体流道做圆弧过渡处理，没有物料滞留的死角，方便生产结束后的清洗与消毒作业，符合食品、医药类生产的卫生要求。
