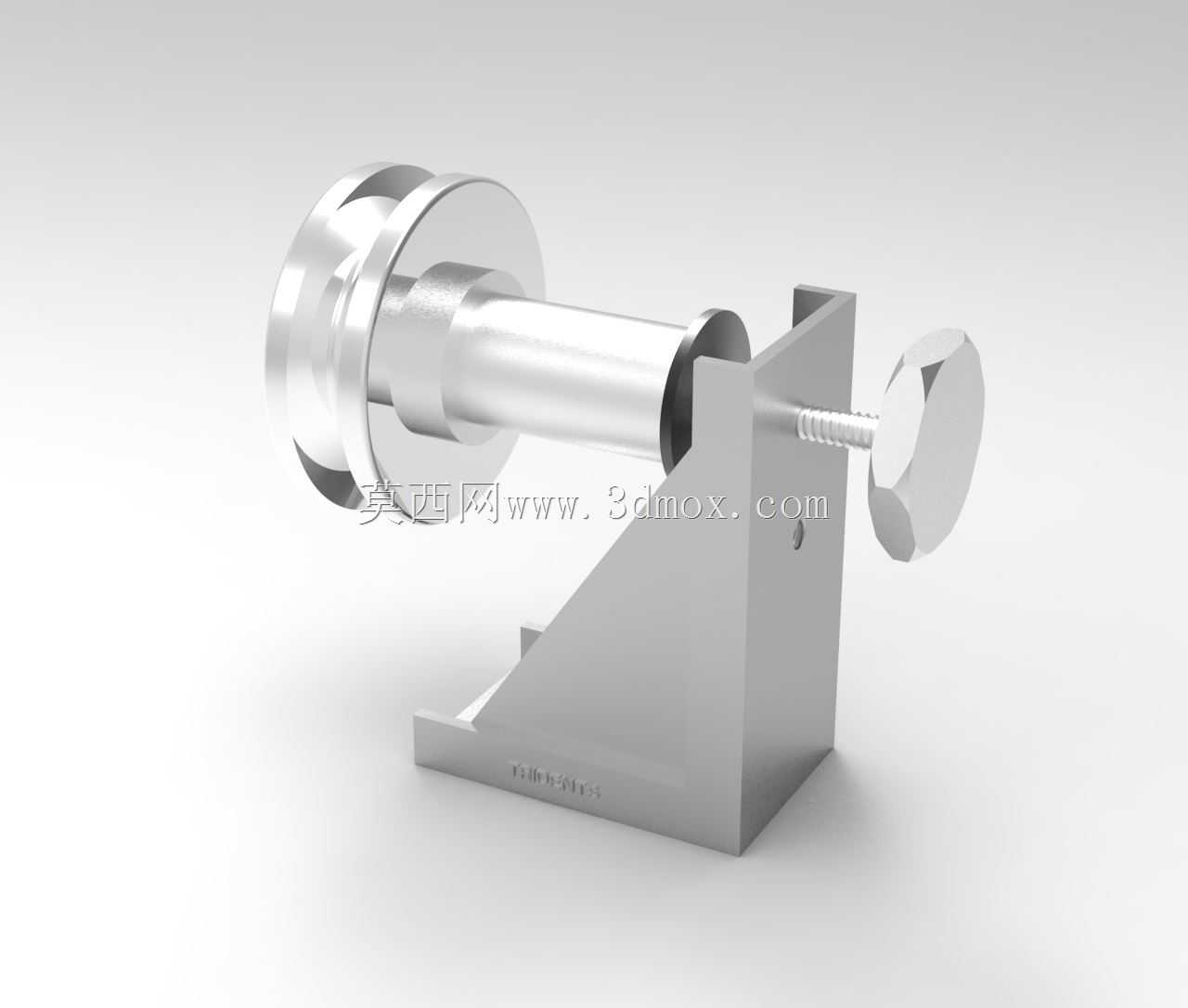

L型支座式导向滑轮支撑结构设计

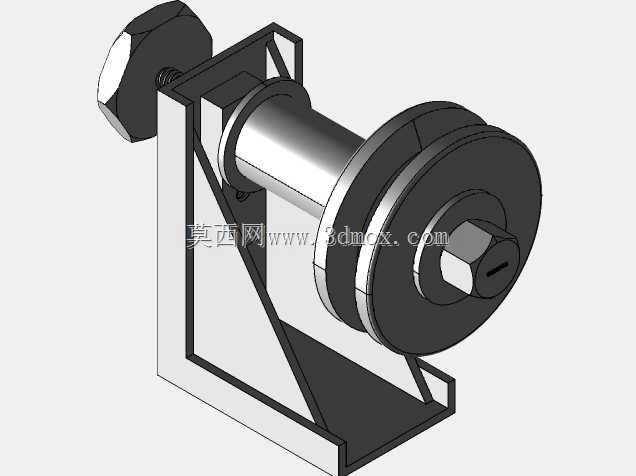

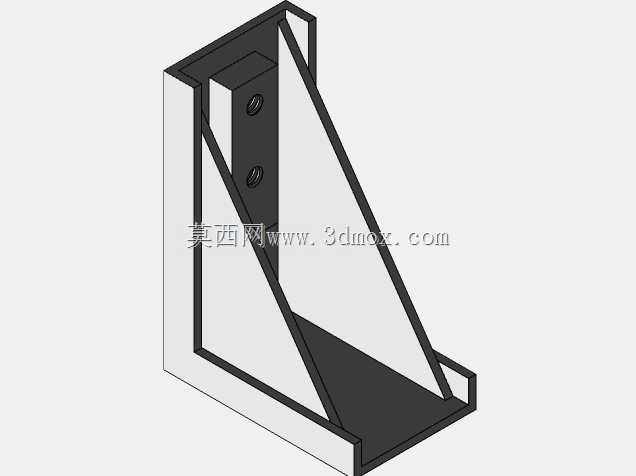

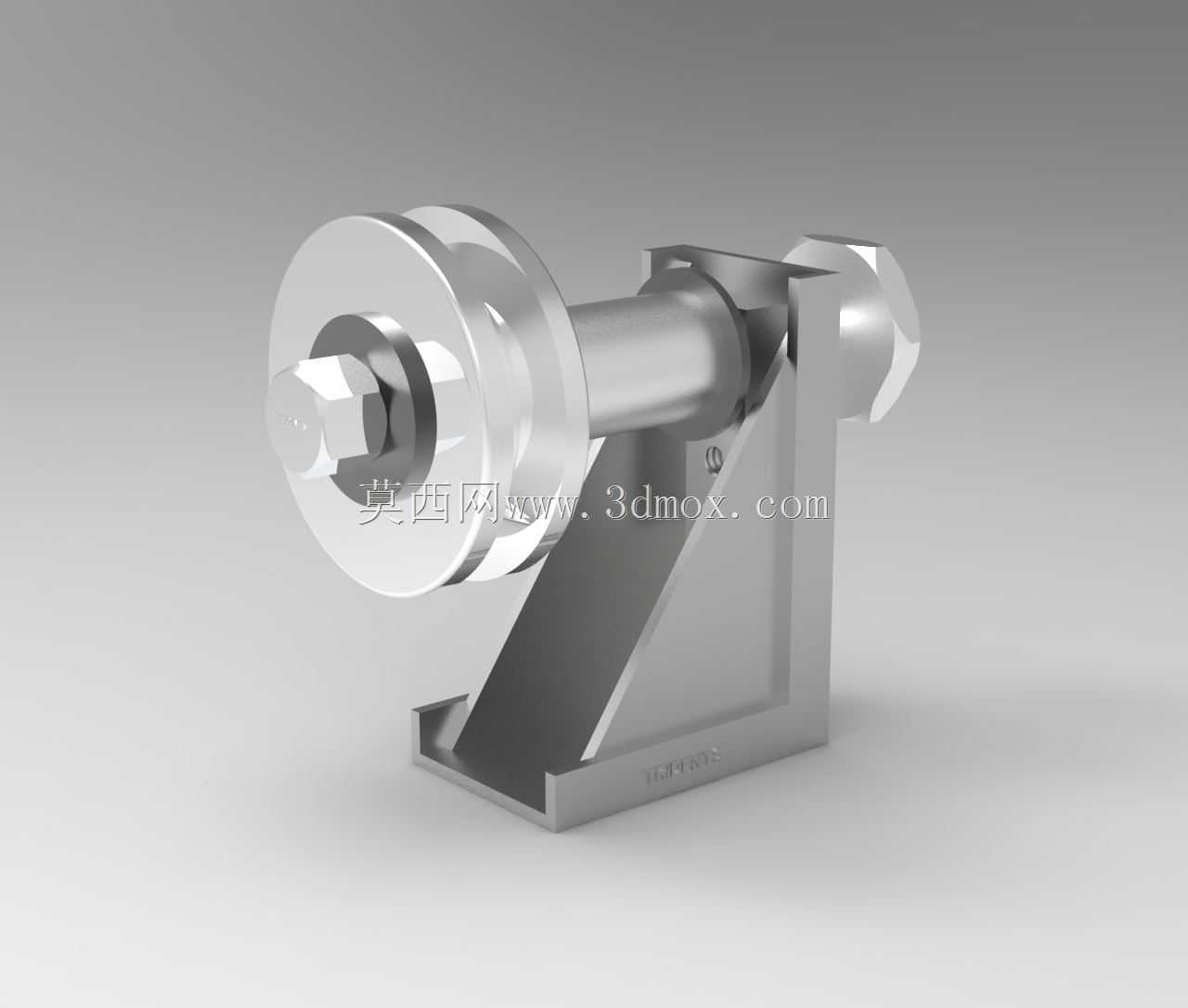

　　这类滑轮支撑结构常被用在轻载传动回路、线缆导向排布、小型物料输送线的转向节点上，日常在自动化产线的走线架、实验台传动演示装置、小型起重导向端都能见到同结构的应用，核心作用是为转动的滑轮提供稳定的刚性支撑，约束滑轮的径向与轴向窜动，保证绕经滑轮的绳索、传动带、线缆始终保持在预设的走位路径上，避免出现跑偏、脱槽、额外摩擦损耗的问题。从结构设计逻辑来看，该支撑采用L型折弯一体式支座，底部预留平整安装面，可通过螺栓直接固定在设备安装基面或型材架上，三角加强筋连接竖直支撑臂与水平安装底板，能在不额外增加过多整体重量的前提下，大幅提升支座的抗弯折刚度，抵消滑轮受载时传递到支撑臂的侧向力矩，避免长期受载出现支撑臂变形倾斜的问题。

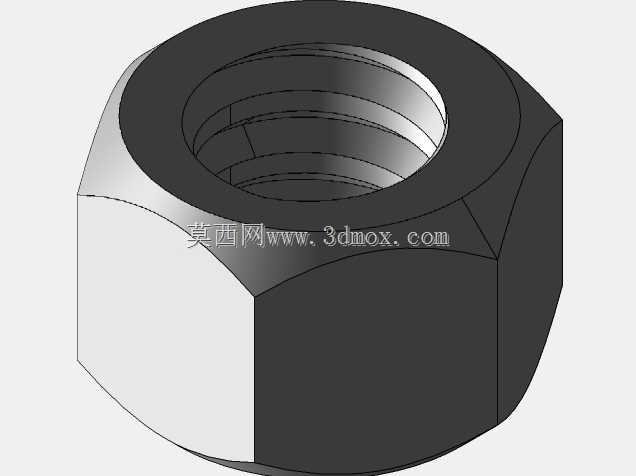

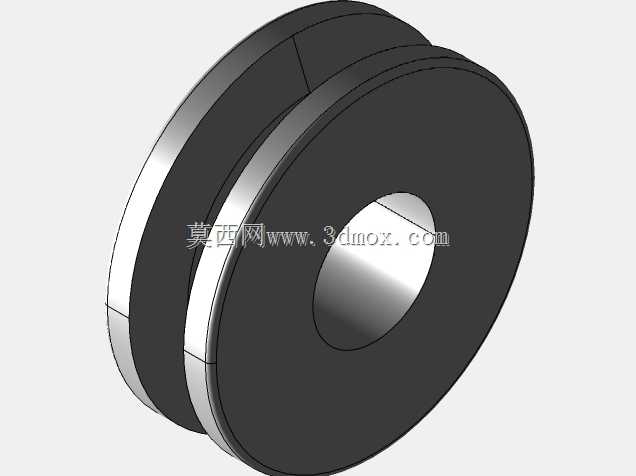

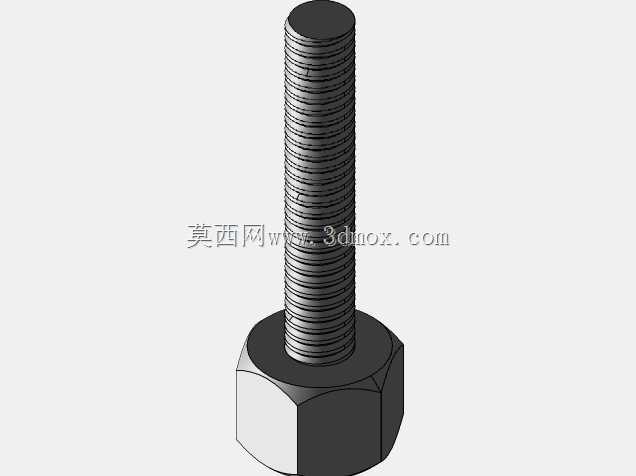

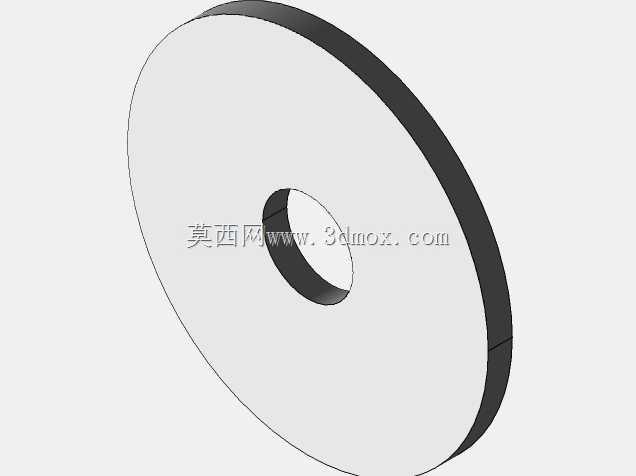

　　滑轮部分采用带挡边的槽型轮体，轮槽弧度适配常用的圆绳、同步带或细钢丝绳的外径，两侧挡边高度足够防止传动件从轮槽脱出，轮体与中心轴之间通过轴套配合，转动时的摩擦阻力小，轴向通过端部的六角螺母与轴肩实现双向限位，不需要额外加装复杂的轴向固定零件，装配步骤简单，后期维护更换轮体也十分便捷。在安装边界上，该结构整体占用空间紧凑，竖直方向的高度可根据实际走线或传动的高度需求调整支撑臂长度，水平方向的安装底板尺寸可适配常用的M4-M6规格安装螺栓，安装时只要保证支座底面与安装基面完全贴合，锁紧固定螺栓后，滑轮的轮槽中心面与传动件的走向平面保持共面，就能保证运行过程中无额外的侧向力作用在轮轴上。

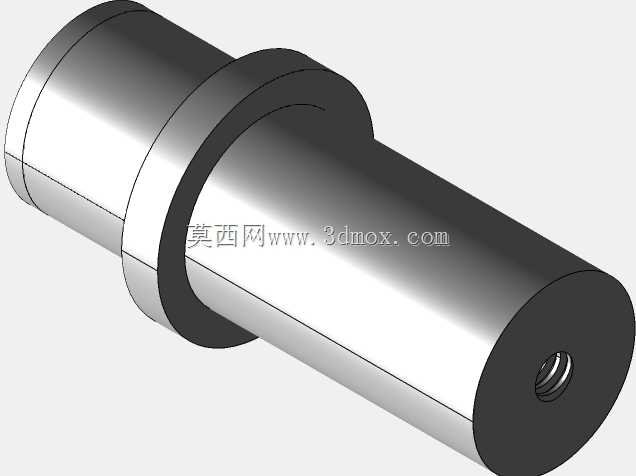

　　设计时特意将轴的固定端与支撑臂采用孔轴过盈配合加顶丝锁紧的方式，避免轮轴在长期转动过程中出现跟转或松脱，轮体的转动间隙控制在合理范围内，既不会出现卡滞，也不会有过大的旷量影响传动精度，对于载荷不大、转速不高的传动导向场景，这类结构的可靠性足够，同时加工难度低，支座可采用板材折弯焊接成型，也可直接通过一体铣削加工制作，适配不同的加工条件与成本预算。
