基于苏格兰轭机构的空气压缩装置结构设计

这套空气压缩装置的核心传动采用苏格兰轭结构，也就是常说的拨叉式曲柄滑块变种，在小型低压供气场景里，这类结构的应用其实比常规曲柄连杆更有优势——没有连杆摆动带来的侧向分力，活塞全程做纯直线往复运动，气缸壁的偏磨问题能得到极大缓解，很适合教学演示、小型气动实验台、低压气源供给这类对运行平顺性、维护周期有要求的场景。

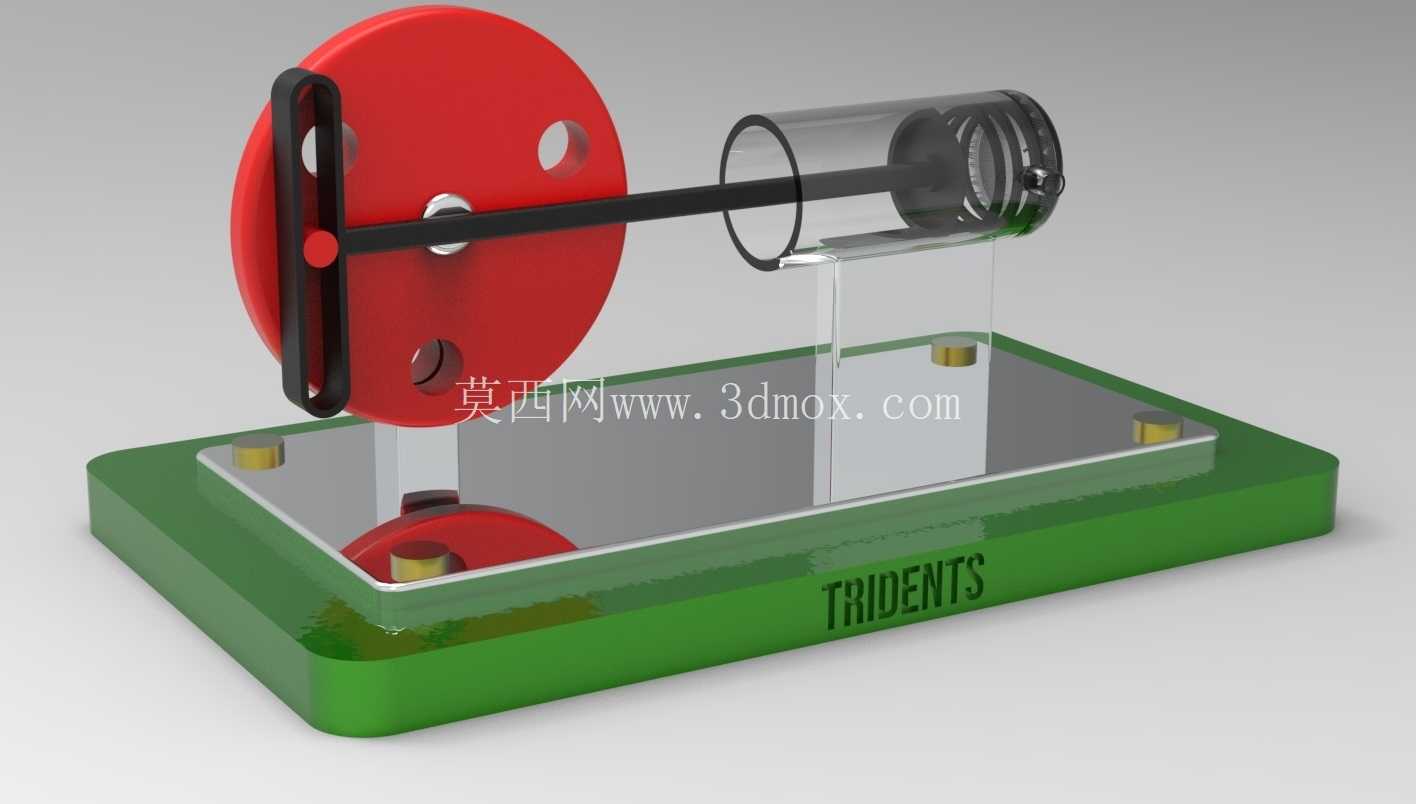

从实际功能逻辑来看，旋转动力输入到红色轮盘的偏心销位置，偏心销卡入黑色拨叉的竖直滑槽内，轮盘整周转动时，偏心销会在滑槽内做上下相对滑动，同时带动拨叉连同水平活塞杆做水平方向的往复直线运动，直接驱动透明气缸内的活塞完成吸气、压缩的完整循环。和常规曲柄连杆机构比，这套结构的运动规律是纯简谐运动，活塞的加速度变化更平缓，高速运转时的冲击和振动更小，不需要额外设计复杂的平衡块就能获得不错的运行稳定性，在小型便携供气设备、教学演示仪器里的适配性很高。

设计层面首先要把控的是偏心销的偏心距，这个参数直接决定活塞行程，偏心距越大，活塞单次往复的排量就越大，但对应的驱动力矩要求、整机振动幅度也会同步提升，做结构匹配时需要结合目标供气量、驱动电机的输出扭矩做权衡。拨叉滑槽的宽度要和偏心销外径做严格的公差配合，间隙过大会带来传动回程间隙，运行时会产生明显的敲击噪音，还会降低传动效率；间隙过小则会增大滑动摩擦阻力，甚至出现卡滞问题，通常滑槽和销之间采用H7/g6的间隙配合，表面做硬化处理降低磨损速率。

气缸部分采用透明可视化设计，除了教学演示场景下能直观看到活塞运动状态，实际工程验证阶段也能快速观察活塞环的密封状态、是否有窜油、异物进入等问题。气缸和端盖的密封采用径向O型圈结构，不需要额外的端面密封垫，装配难度更低，低压工况下的密封可靠性完全满足要求。活塞杆和拨叉采用刚性直连，省去了中间的铰接结构，减少了传动环节的间隙累积，同时也降低了装配复杂度，不过对活塞杆和气缸的同轴度要求更高，安装时需要保证气缸轴线、活塞杆运动轴线、拨叉滑动方向三者完全重合，否则会出现活塞偏磨、运行卡滞的问题。

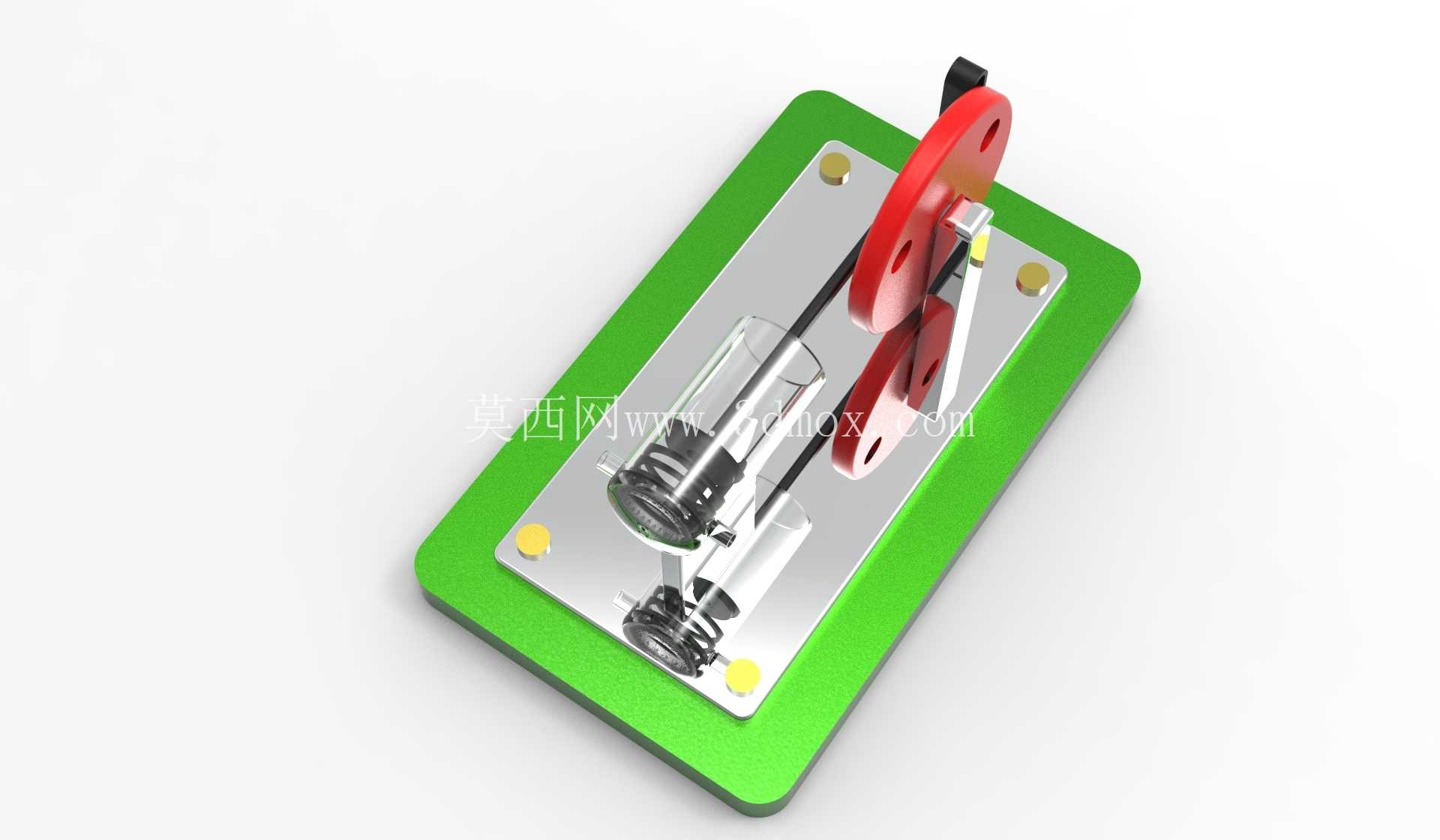

底座采用一体化平台设计，所有传动部件、气缸组件都直接固定在绿色底座上，安装边界清晰，轮盘组件、拨叉传动组件、气缸组件沿底座长度方向依次排布，整体布局紧凑，横向占用空间小，安装时只需要保证底座水平固定，不需要额外做复杂的同轴度调校，因为各部件的安装定位面都集成在底座上，加工时一次性完成定位基准的铣削，装配时靠定位止口就能保证位置精度。

实际应用中，这类结构的压缩机很适合作为小型气动系统的气源，比如小型桌面自动化设备的低压供气、教学实验室的气动实验气源、模型制作场景的小型喷漆供气，因为结构简单、零件数量少，维护时只需要定期给偏心销和滑槽的接触面加注润滑脂、检查活塞环的磨损情况即可，不需要复杂的维护操作。另外苏格兰轭结构的动力输入轴和输出的活塞杆是垂直交错的布局，在空间受限的安装场景里，可以灵活调整驱动电机的安装位置，不需要像常规曲柄连杆结构那样必须把电机布置在和活塞运动同轴线的方向，空间适配性更强。

做结构设计时还要注意拨叉的刚度问题，因为拨叉要承受偏心销传递的全部驱动力，如果拨叉的臂厚过薄，受力时会产生侧向变形，导致滑槽和偏心销的接触状态变差，加剧局部磨损，所以拨叉通常采用整体铣削加工，材料选用45号钢调质处理，滑槽表面做淬火硬化，硬度达到HRC40-45就能满足长期运行的耐磨要求。轮盘部分除了传递扭矩，还可以兼做飞轮使用，适当增加轮盘的厚度和边缘质量，能储存转动惯量，抵消活塞往复运动带来的转速波动，让整机运行更平稳，尤其是在低速运转时，飞轮的稳速效果会非常明显。

气缸的内径选择要和活塞行程、目标转速匹配，比如常用的小型演示机型，气缸内径在30-50mm区间，活塞行程20-40mm，搭配每分钟300-600转的驱动转速，就能提供每分钟几十升的低压供气流量，完全满足小型气动回路的使用需求。气缸端部的进排气阀片采用轻薄的弹性金属片，响应速度快，低压下的开启阻力小，能有效降低吸气过程的阻力损失，提升容积效率。

安装时需要注意，底座上的轮盘支撑座、拨叉导向座、气缸固定座的定位面要在同一加工基准上完成，保证各部件的位置精度，轮盘的转动轴线要和活塞杆的运动轴线在同一水平面内，否则偏心销在滑槽内的运动就会出现卡滞，额外增大摩擦阻力。拨叉的导向部分要保证滑动方向和活塞杆轴线完全平行，避免拨叉运动时出现别劲的问题，通常导向部分会采用铜套或者直线轴承作为滑动支撑，降低摩擦阻力，提升运动平顺性。
