中国船级社CCS立体标识结构设计

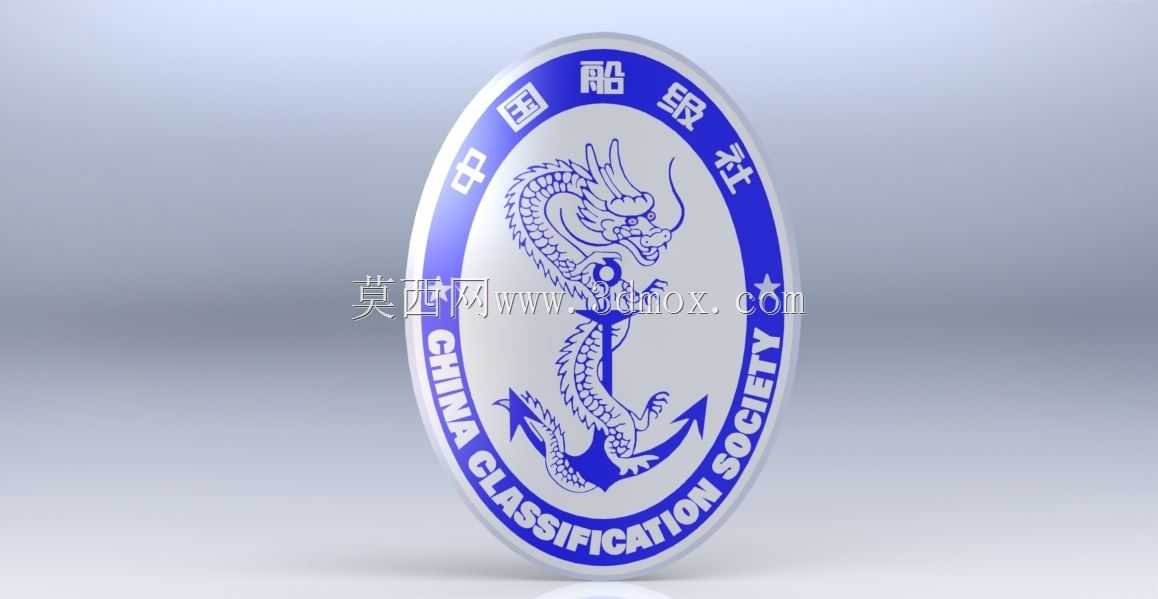

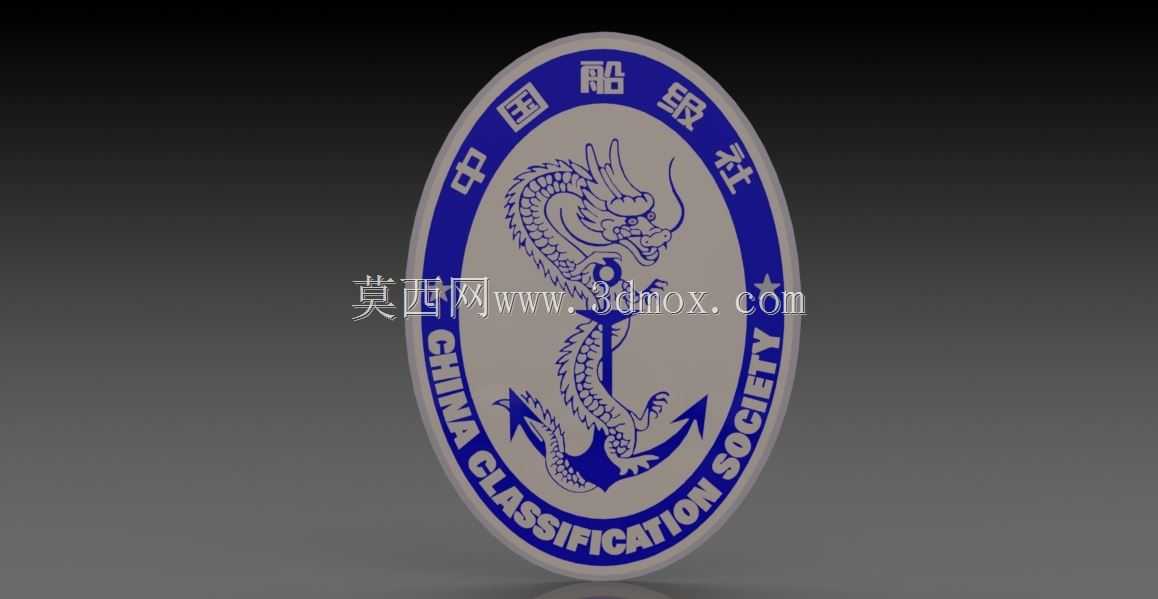

　　该立体标识模型围绕船舶检验机构官方视觉识别需求搭建，核心应用场景覆盖海事装备配套铭牌制作、船级社办公场所导视标识、船舶入级公示标牌、海事展会展示道具四大类，可直接适配不同安装载体的结构匹配需求。模型整体采用椭圆外轮廓构型，外圈环形区域做等宽凸起设计，环形表面预留中英文机构名称的字符蚀刻或浮雕加工余量，内圈核心区域整合龙形纹样与船锚元素，龙形轮廓做曲面顺滑过渡处理，锚爪、锚杆的结构转折处保留0.3mm的圆角过渡，避免加工过程中出现应力集中或锐边割手的问题。设计阶段优先考虑不同加工工艺的适配性，针对金属冲压、亚克力雕刻、3D打印三类主流标识加工方式，分别预留了对应的壁厚参数：金属冲压版本的凸起字符高度控制在0.8mm，背板厚度统一为1.

　　2mm，满足冲压成型的材料延展要求；亚克力雕刻版本的分层结构预留0.5mm的叠层公差，可直接导入雕刻机完成分层切割后粘接组装；3D打印版本的最小壁厚控制在1.2mm以上，无需额外添加支撑即可完成打印，减少后期打磨工作量。安装边界层面，模型预设了两种安装结构：背面平整版本可适配背胶粘贴、磁吸固定的安装场景，适用于室内墙面、设备外壳的无打孔安装需求；带定位柱版本在标识背面设置两个直径3mm的圆柱形定位柱，柱中心距根据椭圆长轴尺寸按比例设置，可直接卡入预制安装孔完成固定，适配船舶舱室、户外导视牌等需要长期抗振动的安装场景。细节结构处理上，龙形纹样的鳞片部分做微凸曲面处理，既保留视觉辨识度，又避免积灰难清理的问题，

　　环形外圈的星标位置做精准定位，与官方平面标识的比例完全一致，不存在视觉变形偏差。模型的曲面构建全部采用G2连续过渡，不同材质分区的边界清晰，可直接拆分导入渲染软件完成不同材质的效果赋值，金属漆面、哑光亚克力、磨砂金属等不同表面效果的材质分区均做了独立面拆分，无需重新拓扑即可完成材质赋予。针对船舶户外使用场景，模型外轮廓做了0.2mm的导水斜角，避免雨水在标识表面积留形成水渍，长期户外使用也能保持标识表面清洁。
