带挂钩拉伸复位弹簧结构设计

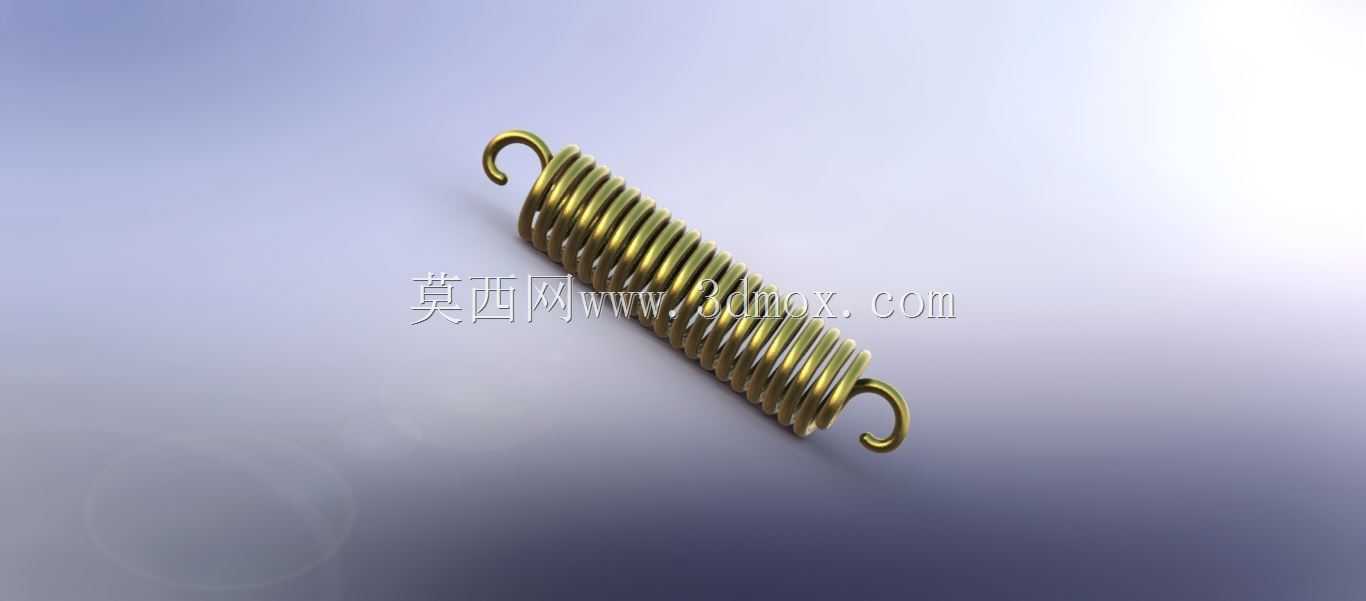

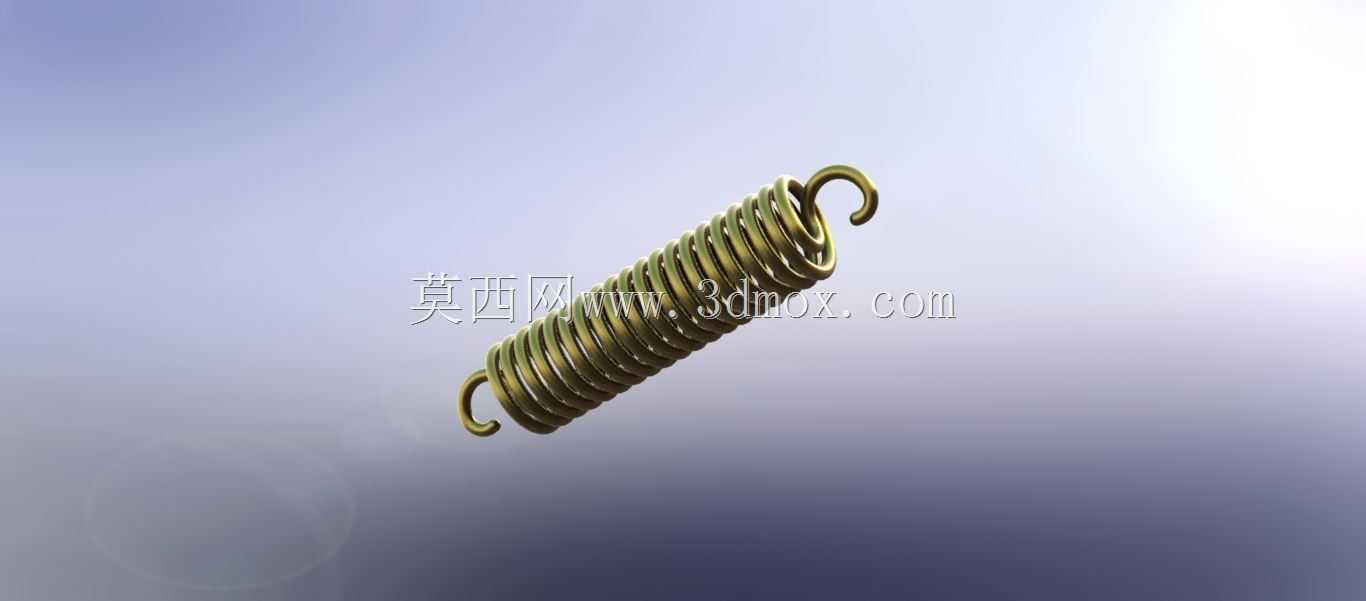

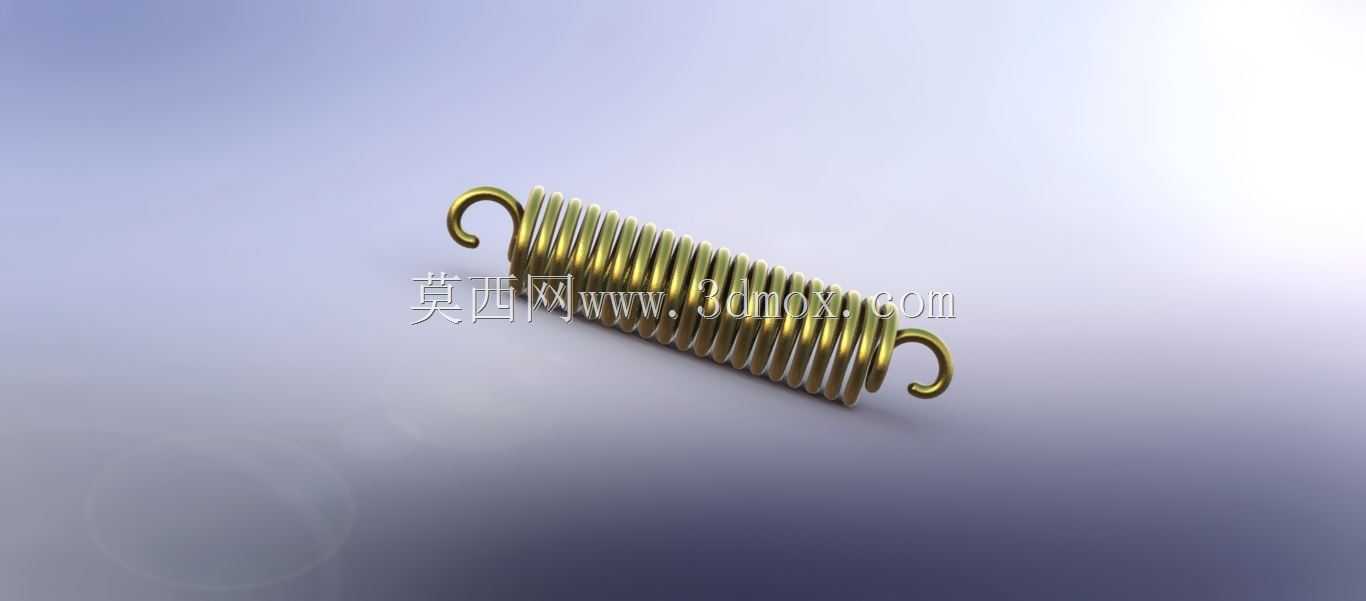

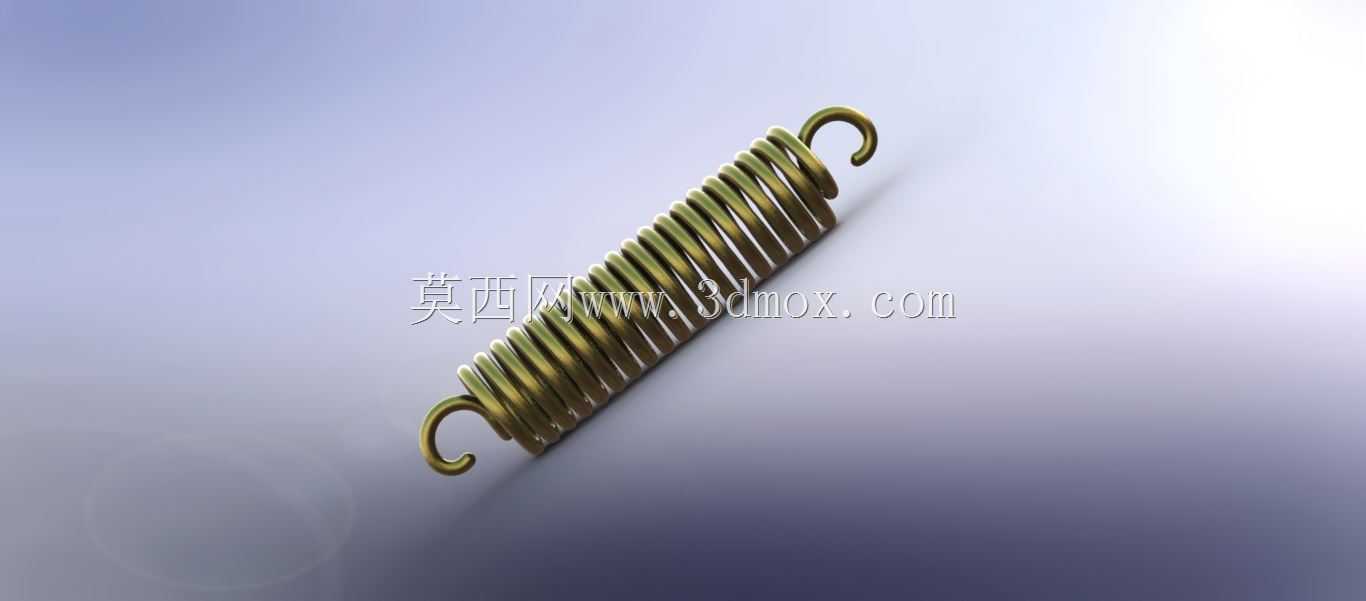

　　这款两端带挂钩的拉伸弹簧，是机械结构里最常用的弹性蓄能元件之一，日常在各类需要提供复位拉力、张紧力、载荷缓冲的场景里都能见到它的身影。做结构设计的时候，很多新手容易忽略拉簧的安装边界，只算线径、刚度、有效圈数，最后装配的时候才发现挂钩的挂接位置干涉，或者拉伸行程超了极限导致弹簧塑性变形。这款拉簧的设计首先考虑了常规挂接场景的适配性，两端采用半圆闭合挂钩结构，挂钩的弯曲半径做了圆滑过渡，没有应力集中的尖角，避免反复拉伸的时候挂钩根部断裂。从结构参数来看，弹簧的有效圈数是按照常规中等刚度需求设计的，线径与中径的比值控制在合理区间，既保证了足够的拉伸行程，又不会因为刚度太小导致负载下变形量超标。实际应用里，

　　这类拉簧常被用在传感器的复位机构、自动化设备的门体回弹、传动机构的皮带张紧、小型起重设备的吊钩防脱结构里，不同场景下对弹簧的预拉力要求不一样，建模的时候特意把挂钩的角度做成了可参数化调整的结构，方便设计人员根据实际安装空间修改挂钩的朝向，不用重新扫掠整个弹簧主体。很多人建模拉簧的时候容易犯的错误是两端支撑圈和有效圈的过渡处理不对，要么是圈与圈之间的间隙没控制好，拉伸的时候出现圈间摩擦异响，要么是挂钩和弹簧主体的连接位置没有做并圈处理，导致受力的时候连接位置应力过大。这款模型里弹簧两端各做了一圈并紧的支撑圈，挂钩从支撑圈位置延伸出来，过渡位置的曲率连续，在做有限元受力分析的时候，不会出现局部应力异常偏大的问题。安装尺寸方面，

　　弹簧的自由长度是按照常规安装间距预留的，挂钩的内孔尺寸适配市面上常用的圆柱销、挂轴直径，设计选型的时候只要确认好所需的工作拉力、最大拉伸长度、安装点之间的静态距离，就能直接调用这个模型调整参数，不用从零开始绘制螺旋线和扫掠路径。另外要注意的是，这类拉伸弹簧在实际装配的时候，需要预留一定的预拉伸量，避免设备运行过程中出现弹簧松动脱落的情况，建模的时候也把预拉伸后的长度变化做了参数关联，调整自由长度的时候，有效圈数和挂钩位置会同步更新，不会出现模型重建错误。
