发动机进气系统折叠式空气滤芯结构

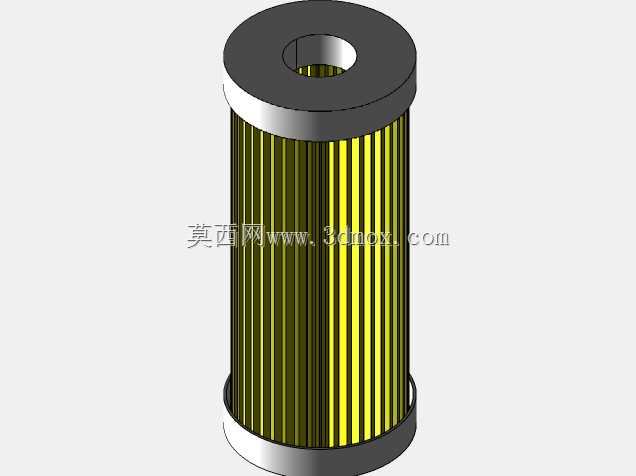

　　这款滤芯结构主要适配内燃机进气过滤场景，在工程机械、商用车辆、固定式发电机组的动力单元中都有广泛应用，核心作用是拦截进气气流中携带的沙尘、金属磨屑、大气悬浮颗粒物，避免硬质杂质进入气缸壁与活塞配合间隙，防止出现拉缸、活塞环磨损过快、气门密封面积碳刮伤等常见故障，直接影响发动机的大修间隔与运行稳定性。从结构设计来看，这款滤芯采用直筒通心布局，上下端为硬质密封端盖，端盖中心预留贯通安装孔，可直接套在进气总成的中心定位杆上，配合端盖端面的密封胶圈实现径向与端面双重密封，避免未经过滤的空气从装配缝隙短路进入进气道。滤层采用折叠式排布设计，在有限的筒状安装空间内最大化拓展过滤面积，相比同外径的平绕式滤层，有效过滤面积提升三倍以上，

　　在保证过滤精度的前提下尽可能降低进气阻力，避免高负荷工况下出现进气不足、动力输出下降的问题。滤层折叠后形成的竖向支撑棱，可在进气负压作用下保持结构形态，不会出现滤层吸瘪、褶皱倒伏导致的通流面积骤减问题，上下端盖与滤材的衔接处采用卷边压合结构，无需额外粘接即可保证滤材端部的密封可靠性，同时耐受发动机舱内的高低温交变环境，不会出现密封胶老化开裂、滤材脱层的问题。在安装边界上，该滤芯的外径、总高度、中心安装孔直径均匹配对应型号空气滤清器外壳的内部腔体尺寸，装配时无需额外修改壳体结构，直接替换同规格原厂滤芯即可，安装过程中仅需确认端盖密封面平整无异物，拧紧端盖固定卡扣即可完成装配，日常维护时可通过外观观察滤层积尘情况判断是否需要更换，

　　也可配合进气阻力传感器的数值触发维护提醒。设计过程中重点平衡了过滤效率、进气阻力、容尘量三个核心参数，滤材的孔隙率经过匹配计算，既可以拦截5微米以上的硬质颗粒，又不会在额定进气流量下产生过大的压力损失，折叠间距经过优化，保证积尘过程中滤层间隙不会过快堵塞，延长滤芯的单次使用周期，适配多尘、高湿等复杂作业环境下的发动机进气防护需求。
