星型排布径向柱塞泵活塞组件结构设计

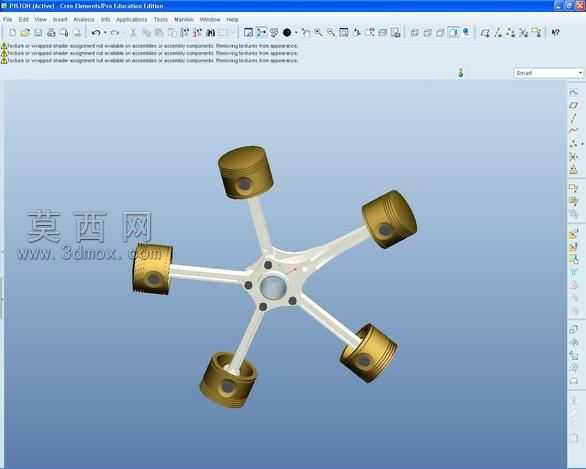

本作品为径向柱塞泵核心活塞组件的三维参数化建模成果，整体采用五缸星型对称排布结构，依托三维建模软件完成全参数化特征构建，从核心活塞本体到中心连接支架、联动杆均实现全关联尺寸驱动，可根据排量需求快速调整缸数、活塞行程、连杆长度等核心参数。建模过程中先完成单个活塞零件的特征搭建：活塞本体采用回转类特征建模，依次绘制裙部轮廓、环槽截面、销孔定位基准，通过拉伸切除完成活塞环槽、销座孔的细节构建，裙部外圆做微锥度处理还原真实零件的热膨胀适配设计，活塞顶部的凹坑结构通过旋转切除精准成型，还原实际工作过程中的容腔结构。中心连接支架采用多辐条对称结构，建模时先绘制中心基准面的辐条分布草图，通过拉伸生成基体后，对各辐条端部的连接孔、中心轴孔做同轴度约束，保证五个连接点位的分度精度完全一致，相邻辐条夹角严格控制为72度，保障运转过程中的动平衡性能。联动杆采用两端带连接头的杆状结构，建模时对杆身做轻量化处理，两端连接头分别与活塞销座、中心支架孔位做间隙配合约束，装配过程中采用同轴、重合等标准配合关系，完全还原实际机构的运动自由度，可直接导入运动仿真模块完成柱塞泵的往复运动模拟。材质渲染阶段，活塞本体赋予黄铜金属材质，调整金属粗糙度、反射参数还原铜质零件的哑光金属质感，连杆与中心支架赋予铝合金材质，通过调整高光、漫反射参数区分不同金属零件的视觉差异，背景采用软件默认的渐变蓝底，突出组件本身的结构层次，各零件的棱边做轻微倒角处理，既还原真实机加工零件的工艺特征，也避免渲染时出现锐边过曝的问题。整体结构设计充分考虑径向柱塞泵的工作特性，星型排布的结构可让各活塞的往复惯性力实现部分抵消，降低泵体工作过程中的振动，中心支架的集成式设计减少了多余的连接零件，提升了整体结构的紧凑性，所有配合部位均预留了合理的装配间隙，符合实际机械加工与装配的工艺要求，可直接用于教学演示、原理验证以及后续的工程化改型设计参考。
