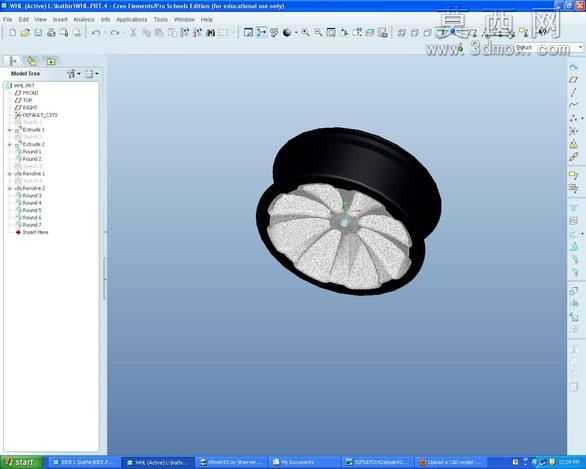

花瓣造型合金汽车轮毂结构设计

常规低压铸造铝合金轮毂常出现轮辐根部应力集中、轮辋与轮辐衔接处充型不满的加工痛点，这款花瓣造型轮毂在结构设计阶段就针对性做了加工适配调整。花瓣状轮辐的每瓣边缘都做了R3.5的圆角过渡，没有尖锐棱边，既避免铸造时铝液在棱边位置产生卷气夹渣，也能减少数控精加工时的刀具接刀痕，后续抛光工序的工时能压缩近两成。轮辋的胎圈座位置特意留了0.12mm的机加工余量，没有直接按成品尺寸做铸造成型，适配不同批次铝合金收缩率的波动，避免出现胎圈座圆度超差导致的轮胎漏气隐患。花瓣轮辐的背面做了不等厚的减重槽，靠近轮毂中心安装盘的位置厚度保留12mm，往轮辋方向逐步收薄到6mm，不是等厚切削的偷懒设计，既匹配行驶时轮辐的应力分布曲线，也能把整体重量控制在同尺寸铸造轮毂的偏低水平，不会出现为了减重过度削薄导致的辐条断裂风险。中心安装孔的定位止口做了0.05mm的公差带设计，和车轴轴头的配合间隙控制在合理范围，不会因为间隙过大出现高速行驶的方向盘抖动，也不会因为间隙过小导致装配时卡滞、敲伤止口面。轮辐表面的花瓣曲面做了G2连续处理，没有曲面折痕，后续做烤漆或者电镀表面处理时，漆层或者镀层的附着均匀度更好，不会在折角位置出现流挂或者镀层堆积的瑕疵。气门嘴的安装孔特意避开了两瓣轮辐的中间缝隙位置，偏移了12度对准单瓣轮辐的侧边，充气时气门嘴不会被轮辐遮挡，后续补胎拆装胎压传感器也有足够的操作空间，不会出现工具卡滞碰伤轮辐表面的情况。轮辋的轮缘位置做了加厚的防脱坎设计，比常规轮毂的轮缘厚1.2mm，车辆低胎压过坑洼路面时，轮胎不容易从轮辋上脱开，提升行驶安全性的同时，也不会过多增加轮辋边缘的重量，避免动平衡时需要添加过多平衡块。
