复古方块造型便携相机外观结构设计

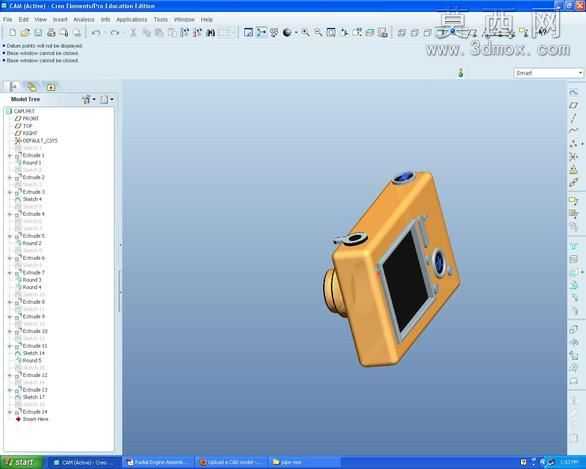

本作品为复古方块造型便携相机的三维外观结构模型，采用PTC Creo Elements完成全参数化建模，建模过程严格遵循消费类数码产品的外观设计逻辑与结构装配规范，整体造型以方正切角的长方体为基础轮廓，在壳体边角处做了小半径圆角过渡处理，既保留了复古方块相机的硬朗视觉特质，又避免了尖锐棱角带来的握持不适感。模型完整还原了相机的核心外观结构部件：正面区域预留了镜头安装位，镜头部分做了阶梯式凸台结构，匹配真实便携相机的镜头伸出段造型；正面右侧设置了矩形显示屏安装凹槽，凹槽边缘做了限位止口结构，可直接适配显示屏组件的装配定位，显示屏旁侧设置了圆形功能按键凸台，按键周边做了下沉式定位圈，还原实体按键的装配间隙细节。壳体顶部设置了两个圆形功能接口位，分别对应快门按键与外接配件安装孔，接口边缘做了倒角处理，模拟真实金属接口的加工质感。材质渲染阶段，相机主体壳体采用哑光暖黄色工程塑料材质，调整材质粗糙度参数模拟磨砂塑料的细腻漫反射效果，镜头外圈、按键边缘、接口位置采用亮面金属材质，通过调整金属反射率与高光参数，还原金属部件的冷冽光泽感，显示屏区域采用半亮面黑色材质，模拟熄屏状态下玻璃盖板的轻微反光效果。设计思路上，该模型优先保障外观造型的还原度与结构的可装配性，所有壳体壁厚遵循消费电子产品的常规设计标准，各部件之间预留了合理的装配间隙，既可以作为数码产品外观设计的参考方案，也可用于后续结构细化、3D打印手板制作的基础模型，模型的特征树保留了完整的建模步骤，各部件参数可根据实际设计需求灵活调整，适配不同尺寸规格的便携相机改型设计需求。
