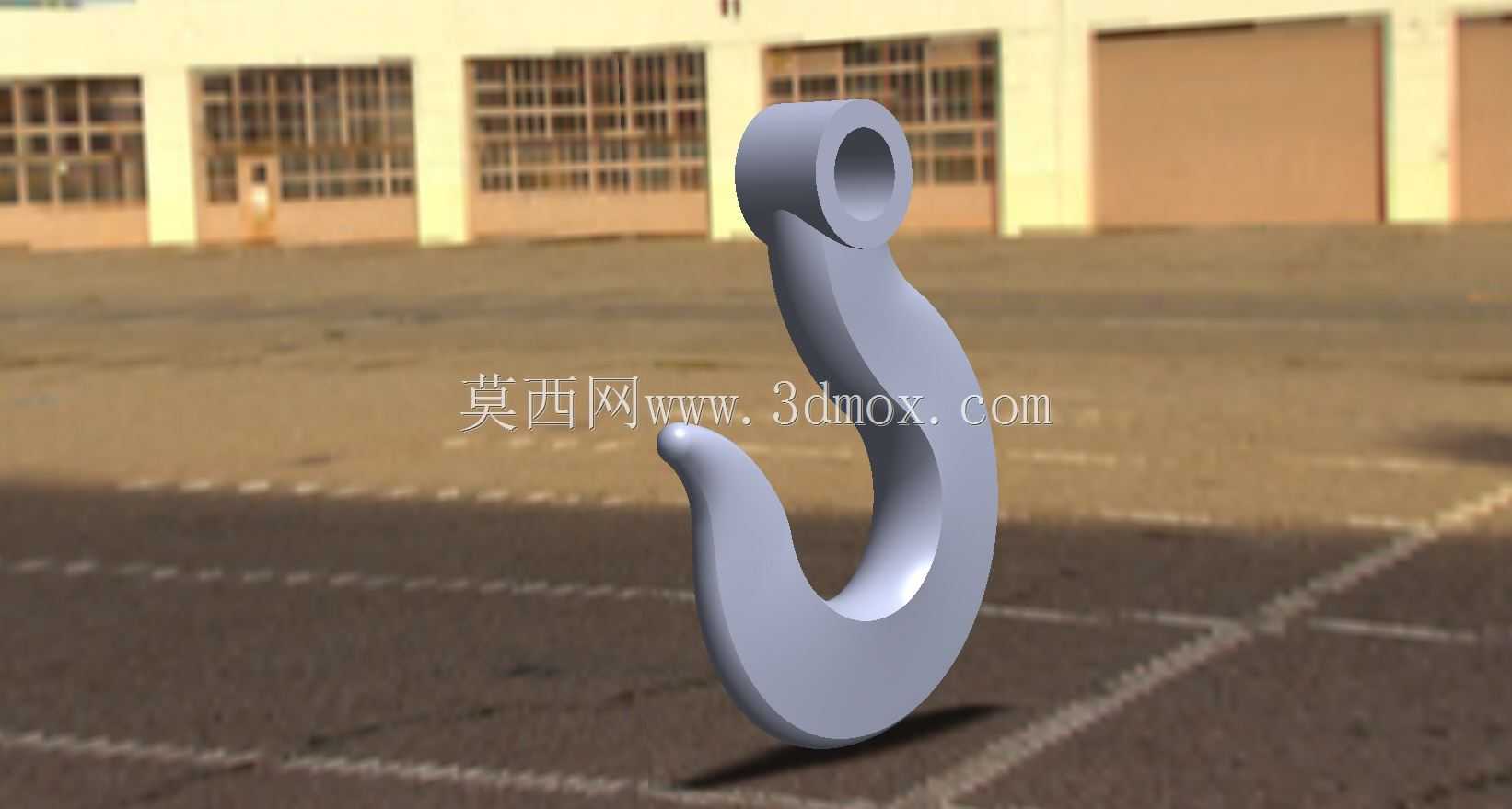

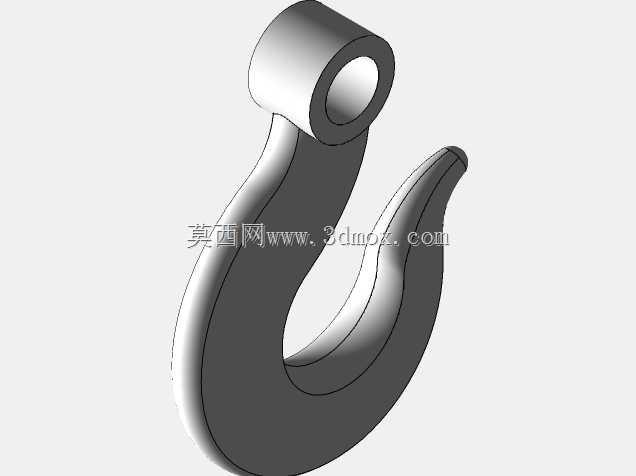

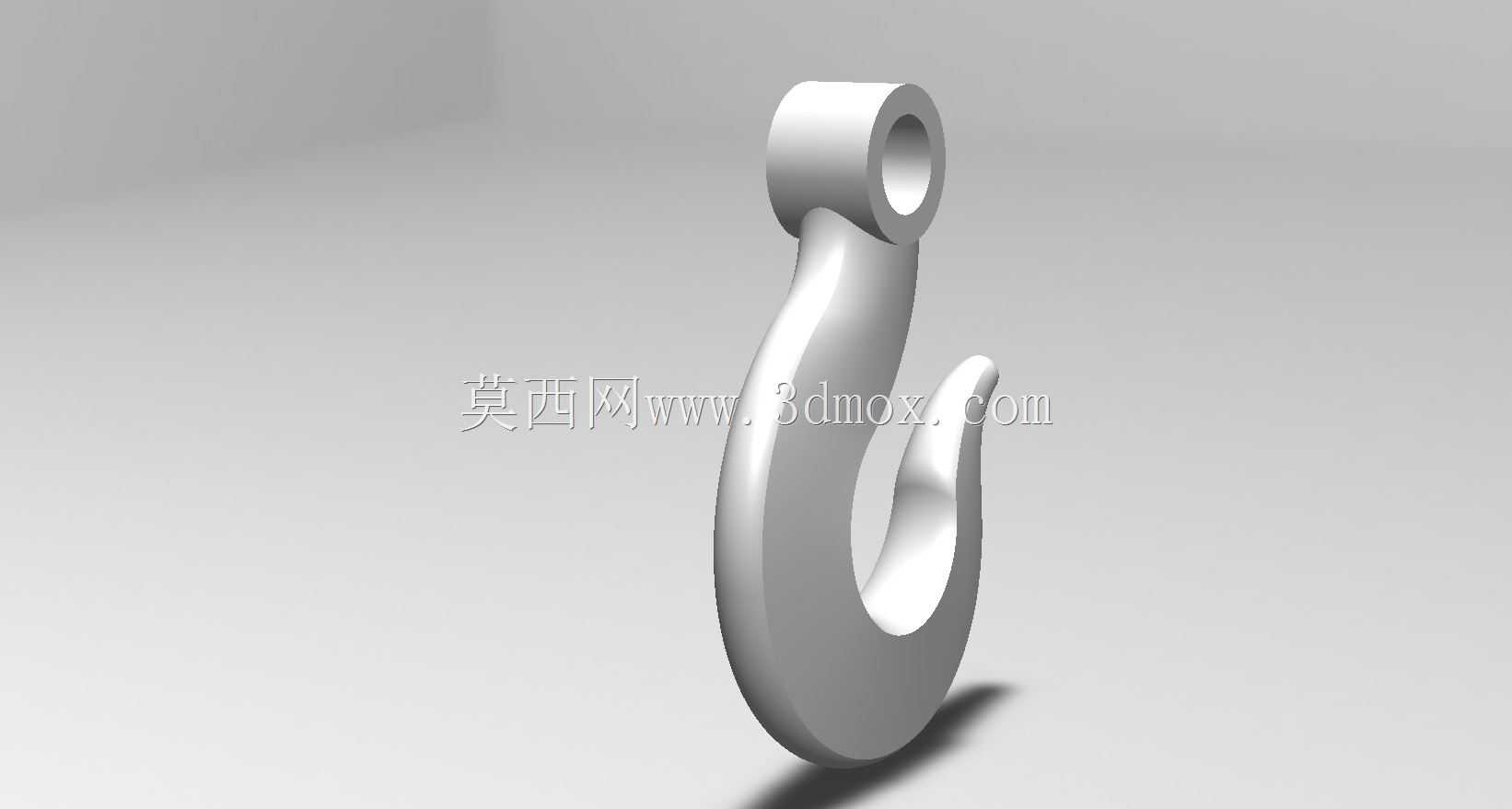

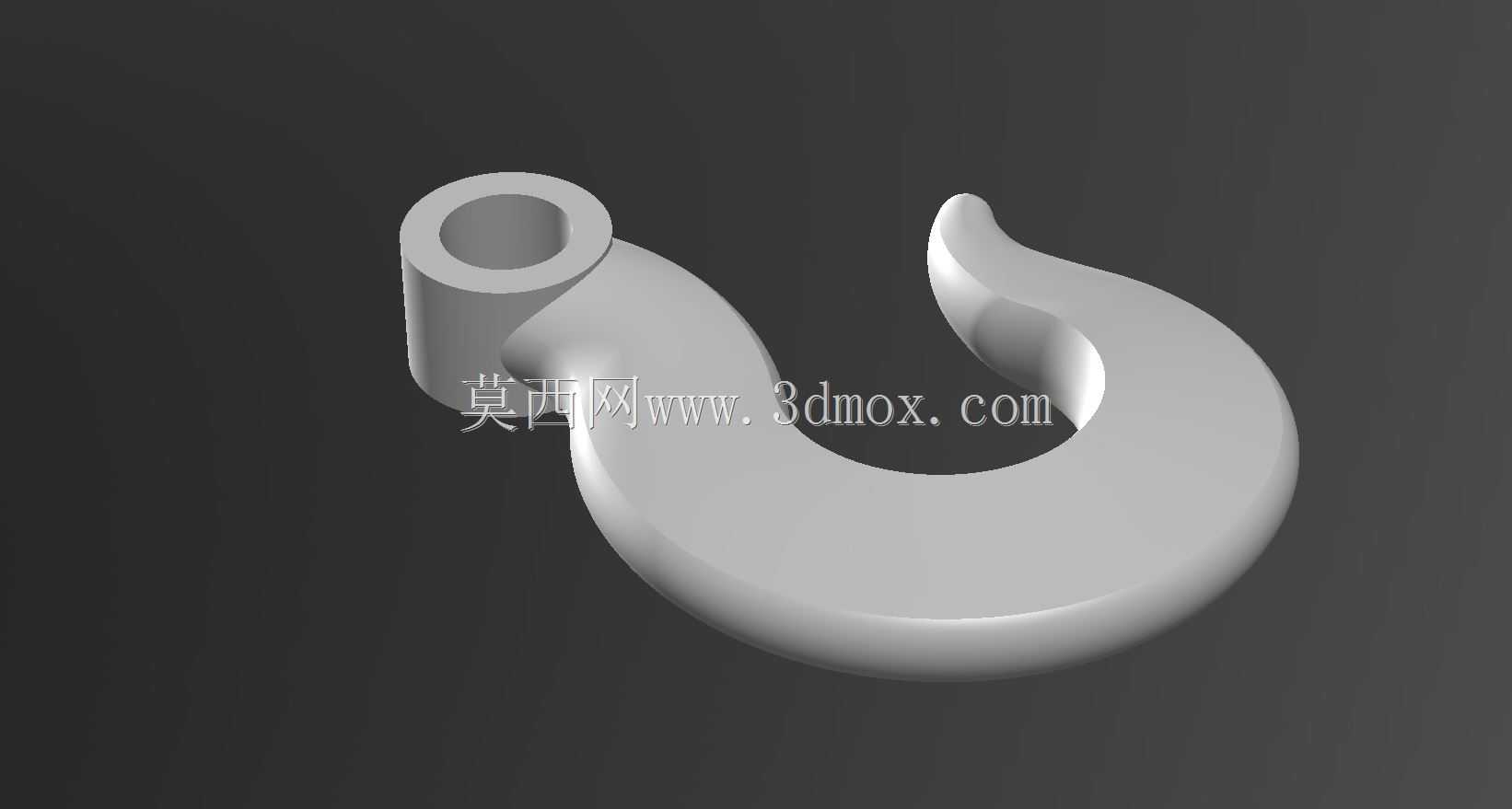

起重作业用重型吊钩结构设计

　　作为起重设备直接承载吊重的核心执行部件，吊钩的结构合理性直接决定吊装作业的安全冗余与作业效率，这类吊钩广泛适配车间桥式起重机、门式起重机、工程履带吊、港口门座吊等各类起重设备，覆盖机械制造车间工件转运、港口集装箱散货吊装、基建工程建材吊运、仓储重型货物装卸等多类作业场景，是起重作业环节中连接起升钢丝绳与被吊重物的关键受力构件。从功能特性来看，该吊钩采用单钩直柄结构设计，钩身整体做平滑圆弧过渡，无尖锐应力集中棱角，钩尖位置设置防脱挡片安装位，可配套防脱棘爪避免吊装过程中吊索具从钩口滑出引发安全事故；顶部的直柄圆柱段为安装配合段，可与吊钩横梁、推力轴承、吊钩螺母组成完整的吊钩滑轮组装配体，实现吊重过程中的自由回转，

　　避免吊重扭转钢丝绳带来的起升系统附加载荷。设计过程中优先遵循等强度受力原则，钩身危险截面的曲率半径经过反复校核，匹配对应额定起重量下的拉应力、弯曲应力组合载荷要求，钩身截面从顶部直柄段到钩底圆弧段做渐变过渡，既保证钩底最大受力位置的截面承载面积，又尽可能降低吊钩整体自重，减少起重设备的无效起升载荷。外形尺寸方面，顶部安装孔的内径与配合段外径严格适配对应吨位吊钩横梁的装配公差，可直接替换同规格标准吊钩组件，无需额外修改滑轮组架体结构；钩口开口尺寸满足常规钢丝绳吊索、卸扣、吊装带的挂接需求，钩身深度足够避免吊索在大角度吊装时从钩口脱出，整体安装边界与通用同吨位吊钩的装配尺寸完全兼容，可直接用于现有起重设备的备件替换，

　　也可作为新设计起重设备的配套吊具选型参考。建模过程中对钩身的所有过渡圆角做了连续曲率处理，避免后续有限元受力分析时出现应力奇异点，能够直接导入仿真软件完成不同起吊角度下的载荷校核，也可用于吊装作业的运动干涉模拟，验证不同吊点位置下吊钩与周边设备、被吊工件的安全距离。
