传感器类带拔模斜度安装基座结构

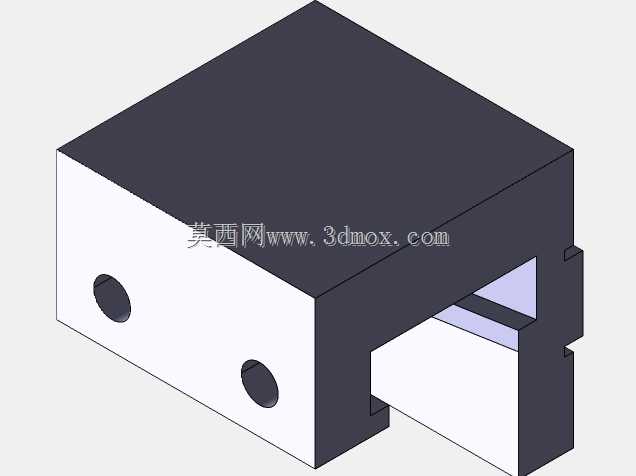

　　该结构件属于传感器配套的安装基座类零件，主要应用在工业传感检测场景中，作为光电类、接近类传感器的承载安装基体，可适配自动化产线检测工位、设备状态监测点位的传感器固定需求，能为传感核心元件提供防护与定位支撑，避免检测元件直接受外力磕碰、粉尘侵入影响检测精度。从结构设计来看，主体采用方块式主体构型，侧面预留两个同轴圆形安装孔，可通过螺栓穿接实现基座在设备机架上的横向固定，孔位公差按照IT7级精度设计，能保证安装后基座无窜动偏移，保障传感器检测点位的重复定位精度。基座一侧开设的卡槽式开口结构，用于传感器核心检测模块的嵌入式装配，卡槽边缘设计有定位止口，装配时可直接卡入模块，无需额外粘接工序，后续维护更换模块时可直接插拔，

　　大幅降低产线停机维护时长。设计过程中针对铸造加工工艺做了专项适配，所有非配合面均设置了符合铸造脱模要求的拔模斜度，斜度取值根据铸件壁厚控制在1°-1.5°区间，既避免脱模时出现粘模、拉伤铸件表面的问题，也不会因斜度过大导致配合面尺寸偏差超出公差范围。安装边界方面，基座整体轮廓方正，无外凸的异形结构，安装时所需的预留空间仅需比主体轮廓单边大2mm即可，适配紧凑安装空间的工位使用，两个安装孔的中心距按照通用传感器安装孔距标准设计，可兼容市面上多数同规格方形传感器的安装尺寸互换需求。结构的壁厚设计遵循均匀等厚原则，主体壁厚控制在3mm，卡槽位置局部加厚至4mm，既保证整体结构的抗冲击强度，也避免铸造过程中因壁厚不均产生缩孔、翘曲等成型缺陷。零件的棱边均做了R0.5的圆角过渡，一方面可消除加工后的锐边毛刺，避免装配时划伤操作人员，另一方面也能减少应力集中，提升零件在设备振动工况下的结构疲劳寿命。
