传感器配套旋转连接结构件

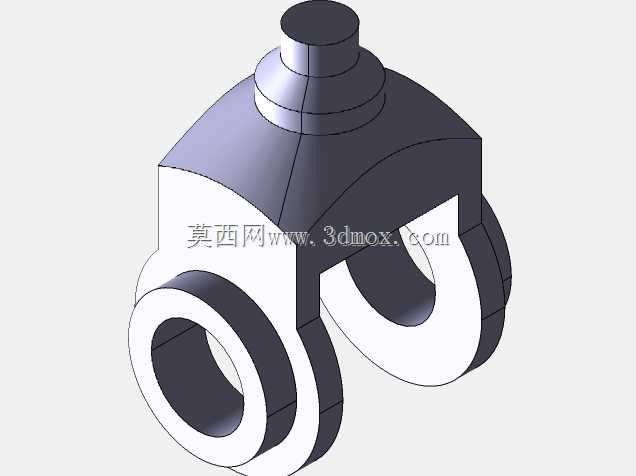

　　该旋转结构件主要应用于工业检测类传感器的安装配套场景，在自动化产线的位移检测、角度反馈工位中，作为传感器与被测运动部件之间的衔接载体，承担转动导向、载荷传递与安装定位的核心作用。实际工况中，这类结构件需要适配传感器的高频往复摆动需求，既要保证转动过程无卡滞、无旷量，也要为传感检测单元提供稳定的安装基准，避免因结构形变导致检测数据出现偏差。从功能特性来看，该构件采用双叉耳配合顶部轴颈的结构形式，下部两个同轴的铰接孔用于穿装连接销轴，实现与被测摆臂、联动杆的铰接固定，顶部的阶梯轴颈则用于卡装传感器的旋转检测端，将被测部件的角位移直接传递给传感元件，中间的弧形过渡腔体既可以避让周边的布线与相邻构件，也能在有限安装空间内提升结构的抗扭强度，

　　避免转动过程中应力集中导致的部件断裂。设计过程中优先考虑了安装边界的适配性，下部铰接孔的同轴度公差控制在0.02mm以内，保证销轴穿装后两侧耳板受力均匀，不会出现偏磨；顶部轴颈的尺寸与传感器内置轴承的内圈孔径匹配，采用过渡配合的公差带，既方便装配时的压装操作，也能长期使用过程中不会出现轴颈松脱、转动打滑的问题。结构的外形轮廓做了多处圆角过渡处理，没有尖锐的棱角，一方面是减少加工过程中的应力残留，另一方面也避免装配时刮伤传感器的连接线缆。在实际选型适配时，需要注意该构件的转动摆角范围，下部叉耳的开口尺寸决定了配套联动杆的最大摆动角度，安装时要保证铰接孔的轴线与传感器检测轴的轴线处于垂直状态，否则会在转动过程中产生附加径向力，

　　加速传感器轴承的磨损。这类结构件常应用在自动化设备的位置反馈单元、工程机械的角度检测工位，相比一体式的传感安装座，这种分体式的旋转衔接结构可以根据不同的安装间距调整销轴的长度，适配更多非标设备的安装需求，同时构件本身采用对称式结构设计，加工时可以一次装夹完成双侧铰接孔的镗削加工，有效控制加工精度，减少批量生产时的尺寸偏差。日常运维中，只需要定期在铰接孔与轴颈的配合位置加注润滑脂，就能保证长期转动的顺畅性，结构本身没有易损的薄壁结构，抗冲击载荷能力较强，能够适应车间内多粉尘、小幅振动的工况环境。
