汽车转向操控用方向盘结构设计

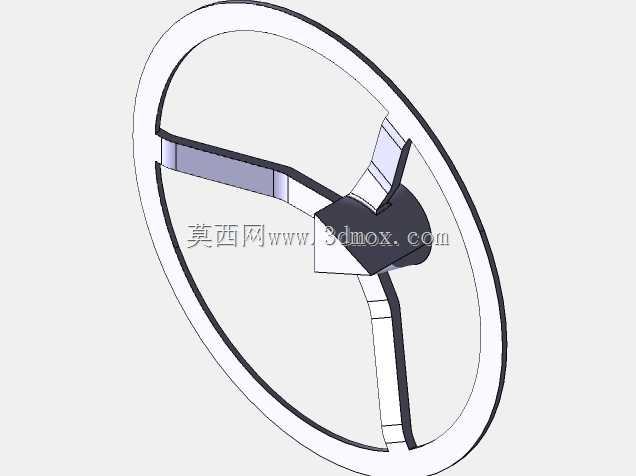

　　作为车辆转向系统的核心人机交互部件，方向盘的设计直接关联驾驶操控精度与长时间驾乘的疲劳度表现，本次呈现的方向盘结构，在轮圈截面选型上采用了适配多数乘用车握持习惯的椭圆截面，轮圈周圈做了连续的曲面过渡，没有突兀的棱角，避免长时间握持时对手掌局部造成压迫。三辐式的辐条布局没有采用完全对称的设计，下部辐条做了收窄处理，给驾驶员腿部留出更多活动空间，避免上下车或者大角度打方向时腿部与辐条发生干涉。上部与两侧的辐条则做了加宽处理，内部预留了功能按键的安装位，可根据车型配置需求集成多媒体控制、巡航调节、行车电脑操作等功能模块，不需要额外改动轮圈主体结构就能适配不同配置等级的车型。转向中心的安装基座部分做了多层台阶结构，

　　最内层是与转向柱花键轴配合的安装孔位，孔位周边设计了均匀分布的螺栓连接点位，保证与转向柱输出端的连接刚性，避免转向过程中出现旷量影响操控响应。基座外层预留了安全气囊模块的安装腔体，腔体周边设计了卡扣与螺栓结合的固定结构，既保证气囊模块安装的牢固性，也能在碰撞触发时让气囊按设计路径弹出。在安装边界的考量上，轮圈的最大外径控制在常规乘用车适配的380毫米区间，轮圈中心到转向柱安装端面的距离预留了足够的调节余量，可适配不同车型的转向柱四向调节行程，不会出现方向盘调节到极限位置时与仪表台、驾驶位座椅发生干涉的情况。辐条与轮圈的连接位置做了渐变的壁厚过渡，从辐条根部到轮圈衔接处壁厚逐步变化，既保证连接位置的结构强度，承受大角度转向、

　　颠簸路面反馈的冲击载荷，也避免局部应力集中导致的结构疲劳损坏。轮圈内部的支撑结构采用了环形筋条与辐条筋位连通的设计，让整个方向盘的受力可以均匀传递到中心安装基座，不会在局部出现应力集中点，即使遇到较大的冲击载荷，也能通过整体结构的微小形变吸收能量，不会出现轮圈断裂的极端情况。表面覆盖层的安装位预留了2到3毫米的包覆层厚度空间，可适配真皮、超纤、搪塑等不同材质的包覆工艺，包覆层的固定卡槽隐藏在辐条与轮圈的衔接缝隙处，不会在外观面露出固定结构，保证整体外观的完整性。
