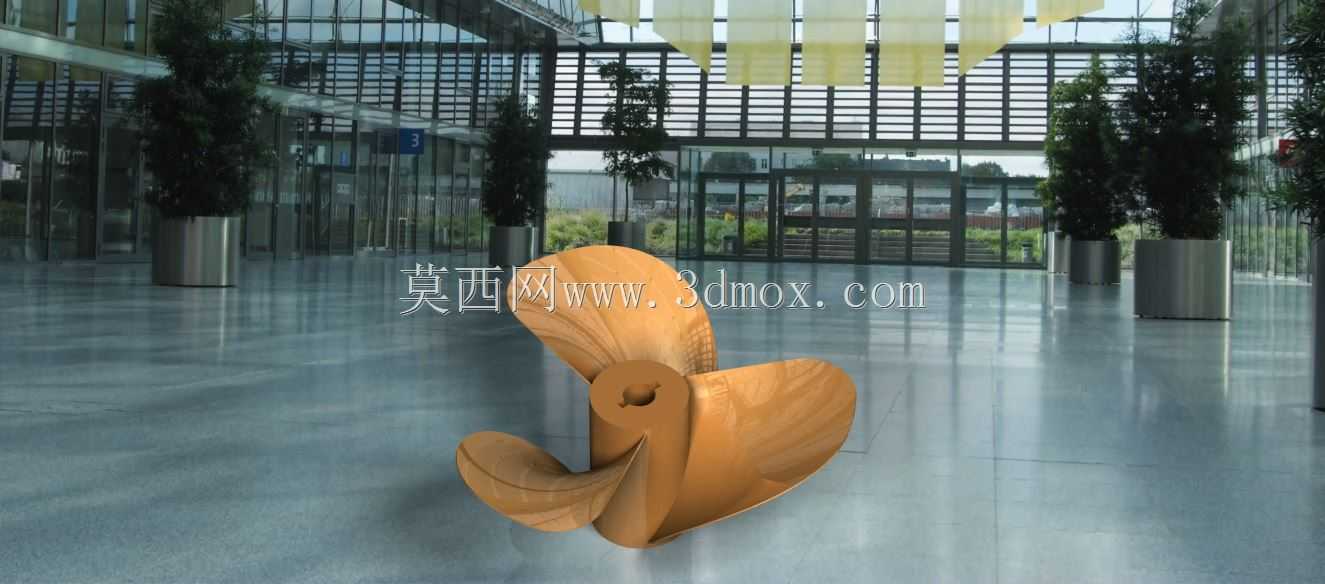

在船舶推进系统的设计环节中,螺旋桨作为核心动力转换部件,直接决定了船体航行的推进效率、运行平稳性与能耗表现,这类三叶曲面结构的螺旋桨,主要适配中小型内河船舶、近海作业小艇以及部分水下航行设备的动力输出需求,工作时通过桨叶的曲面造型将主机输出的旋转扭矩转化为轴向推进力,推动船体在水体中完成前进、转向等动作。从实际工程应用的角度看,这类螺旋桨的安装边界需要匹配艉轴的轴径尺寸,桨毂中心的轴孔采用标准键槽结构设计,能够保证与传动轴的周向固定,避免大扭矩输出时出现相对滑动,安装时需要保证桨叶端面与船体艉部结构预留足够的安全间隙,防止航行过程中桨叶旋转剐蹭船体结构或者卷入水中杂物造成部件损坏。设计过程中需要重点考量桨叶的曲面弧度分布,
不同半径位置的叶切面螺距存在渐变差异,根部区域厚度更大以承担旋转时的离心力与水流冲击载荷,叶梢位置做圆弧过渡处理,降低高速旋转时的空泡效应,减少运行过程中的振动与噪音,同时延缓桨叶表面的气蚀损伤。这类曲面结构的建模过程需要严格遵循流体力学的型线要求,每一片桨叶的曲面曲率都要保持高度一致,保证三个桨叶的动平衡性能,避免高速旋转时产生偏心振动,影响传动轴系的使用寿命。实际工况下,螺旋桨长期浸没在水体中工作,除了承受正常的推力载荷外,还要应对水流中的杂物撞击、不同水质的腐蚀影响,因此结构设计时在桨叶与桨毂的连接位置做了平滑过渡的加强处理,消除应力集中点,避免长期交变载荷作用下出现结构裂纹。从安装适配性来看,

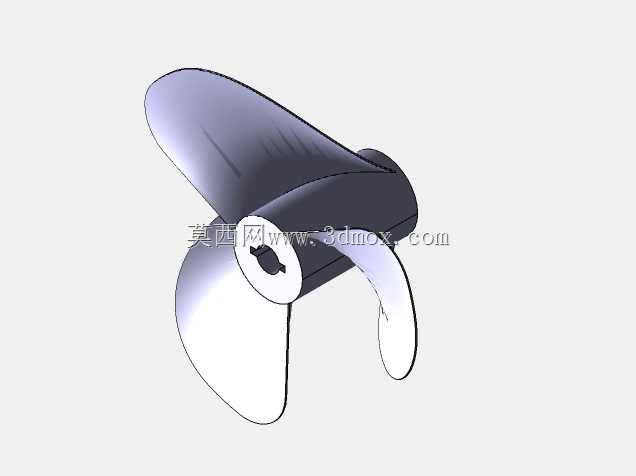

该螺旋桨的轴向定位依靠桨毂端面的贴合面实现,安装时需要保证轴孔与传动轴的同轴度公差控制在合理范围内,减少运转时的径向跳动,桨叶的展开轮廓经过优化,在保证足够推进面积的前提下,尽可能降低旋转阻力,兼顾低速航行时的推力表现与高速航行时的效率特性。在进行三维结构建模时,需要先构建桨叶的各截面型线,通过曲面放样完成单片桨叶的造型,再通过圆周阵列得到三片均匀分布的桨叶结构,最后整合桨毂的轴孔、键槽等安装结构,整个建模过程需要保证曲面的光顺性,避免出现曲面褶皱、曲率突变的问题,否则不仅会影响后续的仿真分析精度,也会给实际加工制造带来偏差,最终影响产品的实际使用性能。
