自行车后轮连接固定摆臂结构设计

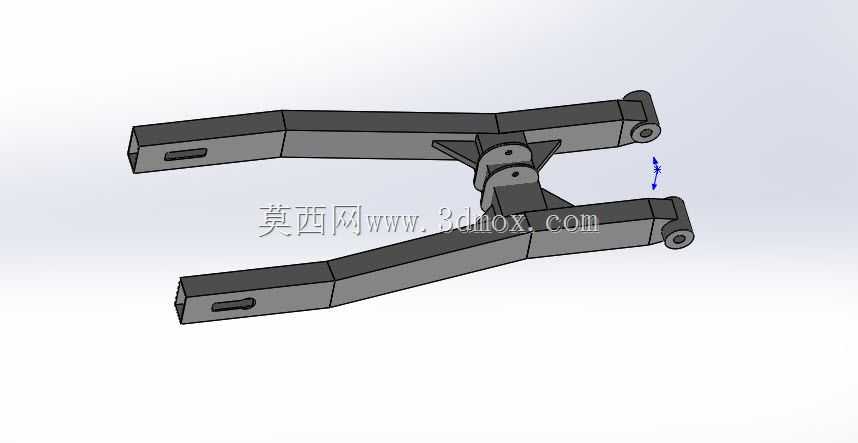

　　这款摆臂结构主要应用于非传统构型的两轮自行车后轮承载系统，核心作用是建立后轮轮组与车架主体之间的刚性连接通路，同时承担骑行过程中来自路面的垂向冲击、驱动扭矩传递以及转向过程中的侧向载荷，是后轮悬挂与定位系统里的核心受力构件。从结构布局来看，该摆臂采用双侧对称叉型设计，两个长臂主体沿车身纵向延伸，末端设置同轴铰接孔位，用于匹配后轮轴的安装基准，中部通过十字交叉的铰接枢轴实现与车架主体的活动连接，这种交叉枢轴的设计可以在保证摆臂上下摆动自由度的同时，限制多余的横向窜动，避免后轮在骑行过程中出现偏摆移位的问题。长臂主体采用变截面的箱型结构设计，靠近枢轴的连接区域截面尺寸更大，逐步向轮轴安装端收窄，

　　这种设计既可以在应力集中的铰接区域保证足够的结构强度，应对枢轴位置反复交变的弯曲载荷，也能在远离枢轴的区域适当削减材料用量，控制构件整体重量，符合骑行部件轻量化的设计需求。在安装边界方面，摆臂末端的铰接孔位同轴度公差需要控制在0.05mm以内，保证后轮安装后转动顺畅无卡滞，中部枢轴的安装面与长臂轴线的平行度公差不超过0.03mm，避免摆臂摆动过程中出现卡涩、偏磨的问题。长臂上预留的长条形槽位用于安装后轮挡泥板、刹车管线固定卡扣等附属配件，不需要额外在摆臂上钻孔破坏结构强度。从实际使用场景来看，这类摆臂多用于自制改装的躺式自行车或者小轮径特技自行车，相比传统的单摇臂或者普通后叉结构，交叉枢轴的设计可以获得更长的摆动行程，

　　在搭配减震元件使用时能够更好地过滤路面颠簸带来的冲击，提升骑行过程中的舒适性。设计过程中需要重点校核枢轴连接位置的疲劳强度，因为骑行过程中每一次路面颠簸都会在该位置产生交变应力，需要通过圆角过渡、增加加强筋的方式分散应力集中点，避免长期使用后出现结构开裂的问题。同时两个长臂的长度公差需要严格匹配，差值不能超过0.1mm，否则会导致后轮安装后出现倾角偏差，加快轮胎的偏磨速度，也会影响骑行过程中的直线行驶稳定性。摆臂的铰接位置需要预留润滑脂加注的空间，保证长期使用过程中铰接转动副的润滑状态，减少磨损带来的旷量，提升构件的使用寿命。
