轻量化辐条式自行车后轮总成结构设计

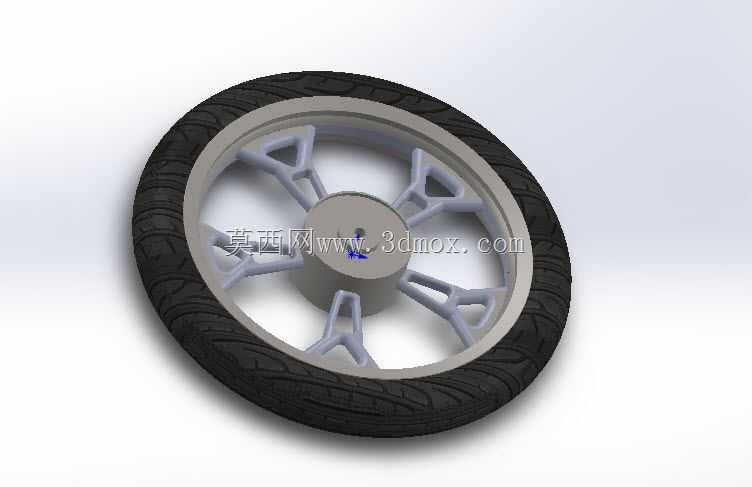

　　这款轮组结构针对城市通勤类两轮代步车开发，核心适配日常铺装路面骑行场景，可直接用于民用代步自行车、短途电动助力两轮车的行走机构配套，也可作为小型非道路休闲代步设备的行走轮参考方案。轮组采用橡胶外胎搭配一体式注塑辐条轮毂的组合结构，外胎表面设计有连续的交错防滑胎纹，胎纹深度控制在1.2mm-1.8mm区间，既能够在干燥柏油、水泥路面提供足够的抓附力，也能在轻度湿滑路面通过胎纹沟槽快速排走接触面积水，避免骑行过程中出现侧滑风险，同时胎体采用适中的橡胶硬度配比，兼顾滚动阻力控制与路面颠簸过滤效果，适配日常15-25km/h的常规骑行速度区间。轮毂部分采用五辐条对称式结构设计，每根辐条做了三角形镂空减重处理，在保证轮组径向、

　　侧向承载强度的前提下，尽可能削减了非受力区域的材料用量，降低轮组整体转动惯量，让骑行起步、加速过程更轻便，同时对称式的辐条布局能够保证轮组高速转动时的动平衡性能，避免骑行过程中出现轮组偏摆、跳动的问题。轮毂中心设计有标准的轴承安装位，可适配常规直径12mm的轮轴，安装端面预留了与车架后叉配合的定位台阶，装配时可直接卡入后叉的安装槽内，配合轴挡、锁紧螺母即可完成固定，不需要额外制作定制化的转接配件，安装边界完全匹配常规民用自行车的后叉开档尺寸，替换通用性较强。设计过程中优先考虑了民用场景的维护便捷性，外胎与轮毂采用标准的压合式配合结构，后期外胎出现磨损后，可直接使用常规撬胎棒完成拆卸更换，不需要专用工装设备；

　　轮毂辐条与轮辋部分为一体式结构，不存在传统钢丝辐条需要定期调整张紧力、校正轮圈偏摆的维护需求，能够大幅降低日常使用的维护成本。轮辋与外胎的配合面做了防滑凸棱设计，能够避免充气后外胎与轮辋之间出现相对转动，防止气门嘴被拉扯损坏，同时轮辋边缘做了圆弧过渡处理，避免安装外胎时割伤胎唇，提升装配过程的便利性。中心轮毂的轴孔周边做了局部加厚处理，能够承受骑行过程中路面颠簸带来的冲击载荷，避免轴孔位置出现应力开裂问题，辐条与轮辋、中心毂的连接位置均做了大圆角过渡，分散应力集中点，提升轮组整体的抗疲劳寿命，可承受常规体重骑行者的日常通勤载荷，应对城市路面常见的井盖、减速带等颠簸路况不会出现结构变形或损坏。
