管式电动两轮车承载车架结构设计

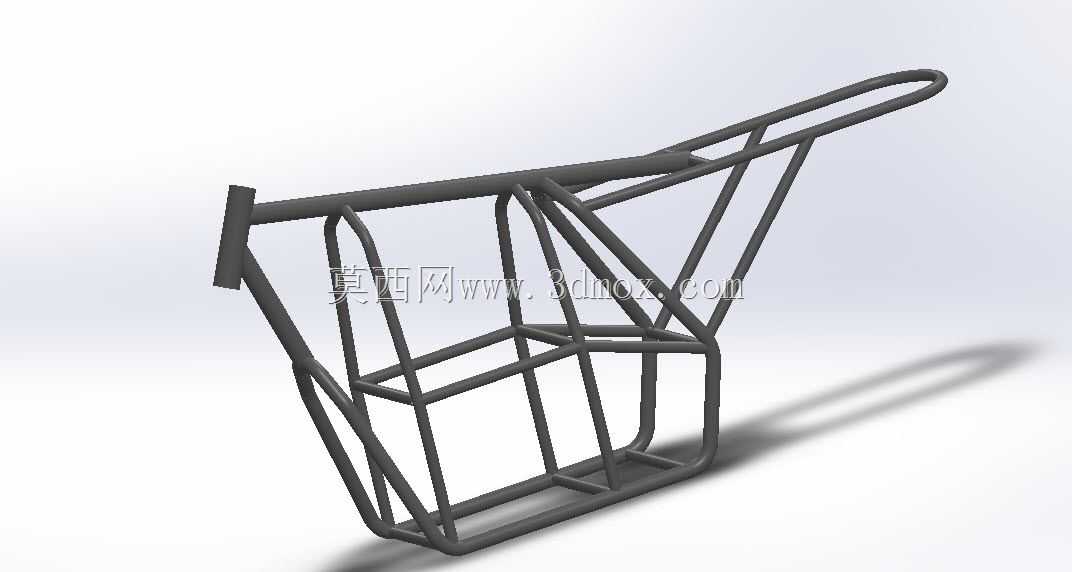

　　这款管式焊接车架作为电动两轮车的核心承载基体，日常应用场景覆盖城市短途通勤、城郊非铺装路面代步等多种使用环境，需要同时承担驾乘人员重量、动力电池组载荷、行驶过程中的路面冲击载荷，以及转向、制动系统传递的交变作用力，是决定整车行驶安全性、结构耐用性的核心部件。设计阶段优先采用圆管弯折拼焊的框架式结构，没有选用冲压钣金拼接的方案，核心考量是圆管截面在各个方向的抗弯抗扭性能更均衡，在同等管材重量下能获得更高的结构刚度，适配电动两轮车需要在车架中部预留电池仓的布局需求。从结构布局来看，车架前段预留了转向立管的安装位，安装边界匹配常规25.4mm直径的转向轴承组，立管角度设置在72度左右，兼顾低速行驶的转向灵活性与高速行驶的方向稳定性；

　　中段通过多根横纵管拼合形成封闭的电池容纳舱，舱体内侧预留了电池固定支架的焊接点位，安装边界可适配常见的48V20Ah规格铅酸电池或同尺寸锂电池组，舱体下部的横管同时作为脚踏区域的承载梁，可承受150kg以上的静态踩踏载荷不变形；后段延伸出的尾架结构集成了后座承载与后轮安装支点，后平叉连接位的轴孔同轴度公差控制在0.1mm以内，避免后轮安装后出现偏摆导致的行驶跑偏、轮胎偏磨问题。设计过程中针对管材连接节点做了应力分散处理，所有受力集中的管段拼接处都预留了斜向加强筋的焊接位置，避免长期交变载荷作用下出现焊缝开裂的问题；整车架的管端都做了圆弧收边处理，既避免尖锐边角划伤装配人员，也能减少应力集中导致的管材端口开裂风险。从安装适配性来看，

　　这款车架的各安装点位尺寸兼容市面上多数常规电动两轮车的通用配件，前减震安装位、鞍座管固定位、后减震连接点、控制器安装舱的预留位置都遵循通用配件的安装尺寸规范，不需要额外做定制改孔就能完成整车装配，适合中小批量的定制化整车组装场景，也可作为现有同规格车型车架替换、结构改装的参考基准。结构建模阶段已经完成了各管段的弯折角度、拼接位置的参数化定义，调整管材壁厚、管径参数时可以快速更新整体结构，方便后续针对不同载重需求做轻量化或强化改型。
