带防护套筒结构的螺栓紧固连接组件

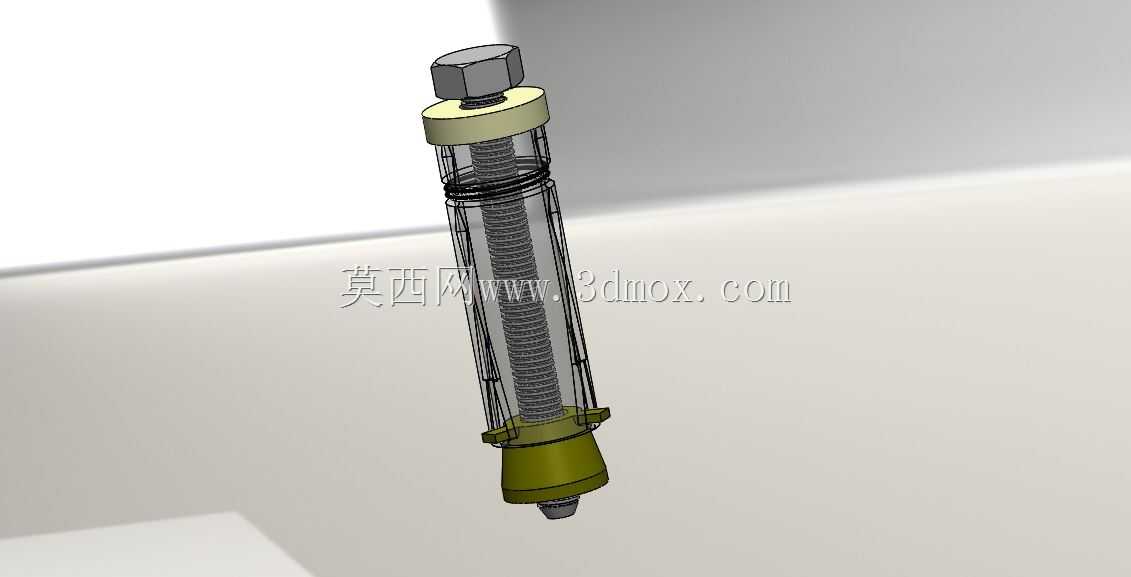

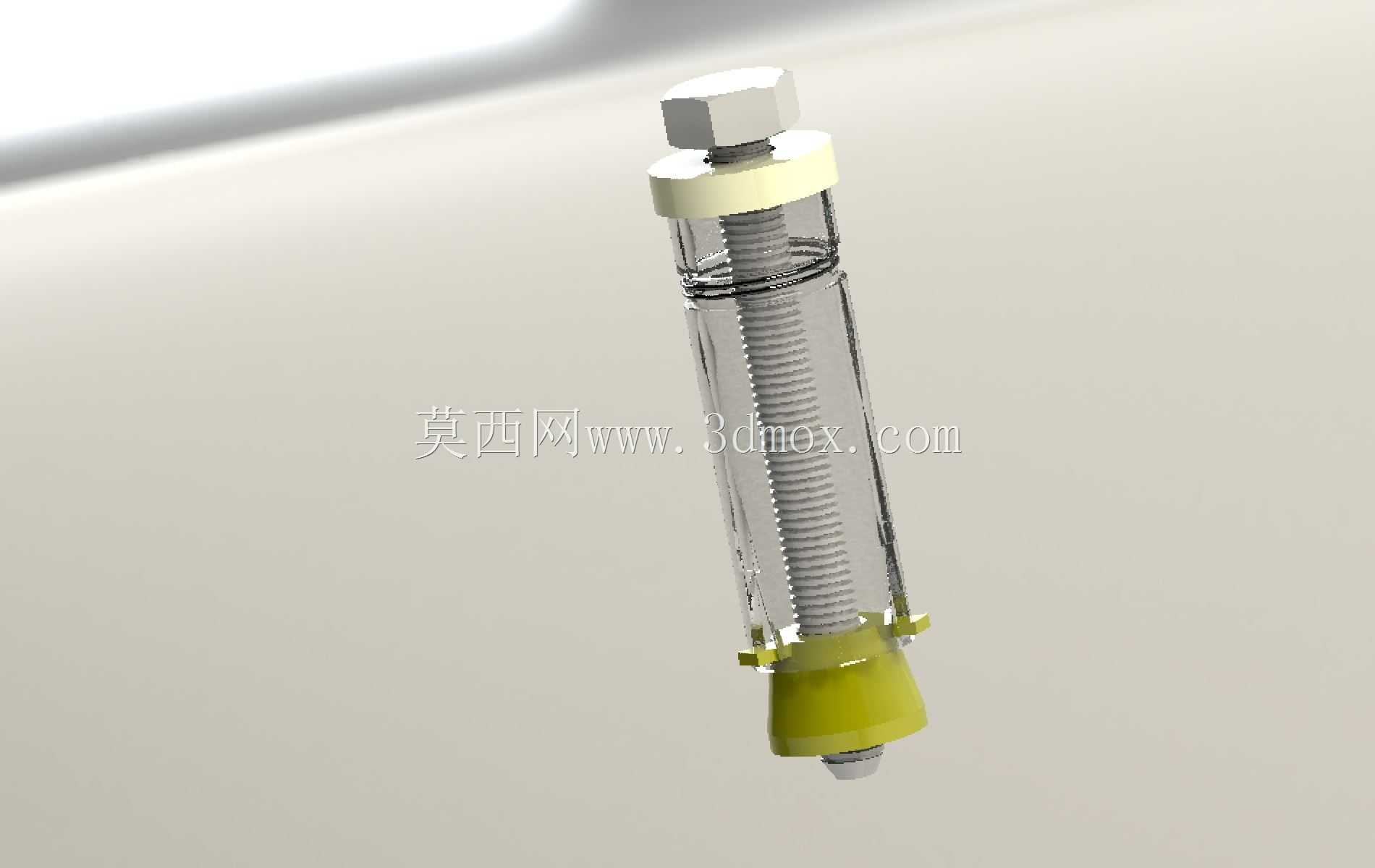

　　这款螺栓紧固连接组件的设计，最初是针对户外传感设备安装场景的痛点优化而来——常规外露螺栓在长期户外工况下，容易受雨水、粉尘侵蚀出现螺纹锈死，后期运维拆卸难度极大，同时外露的螺纹段也容易在设备巡检过程中剐蹭线缆或者操作人员衣物，存在一定安全隐患。设计过程中没有采用常规的螺栓加平弹垫的组合思路，而是在六角头螺栓的外侧增加了透明防护套筒结构，套筒上下两端分别通过上限位垫圈和下锁紧基座做轴向定位，既可以完整包裹螺栓的外露螺纹段，隔绝外界水汽、粉尘与螺纹表面的直接接触，也能避免螺纹外露带来的剐蹭风险。从结构细节来看，螺栓采用标准外六角头设计，适配常规开口扳手、套筒扳手的拧紧作业，螺纹段的长度预留了足够的调节余量，可以适配不同厚度的安装基板，

　　不需要现场额外裁切螺杆。上端的限位垫圈采用非金属材质，既可以对防护套筒做上端面的压紧定位，也能在螺栓拧紧过程中起到一定的防松阻尼作用，降低设备长期振动下螺栓出现松动退牙的概率。下端的锁紧基座做了锥面过渡设计，在安装时可以快速对准安装板上的预制孔，降低现场安装的对位难度，基座内侧的内螺纹与螺栓杆身精密配合，拧紧后可以和安装基板表面紧密贴合，保证连接的预紧力均匀传递到安装面。防护套筒采用透明高强度工程塑料材质，日常巡检过程中不需要拆卸组件，就可以直接观察到内部螺纹的啮合状态、是否出现锈蚀或者松动位移，大幅降低运维检查的工作量。从安装边界来看，整个组件的径向最大尺寸集中在下端锁紧基座位置，安装时只需要在基板上开设对应直径的贯通孔，

　　预留出六角头扳手的操作空间即可完成装配，不需要额外加工复杂的定位槽或者安装台阶，适配大部分户外传感设备、小型仪表支架的安装需求。在实际选型使用时，需要注意根据安装基板的总厚度调整螺栓的旋入深度，保证下端基座与安装面完全贴合，同时防护套筒的长度要完全覆盖螺栓伸出安装面的螺纹段，才能起到最佳的防护效果，避免出现防护盲区。
