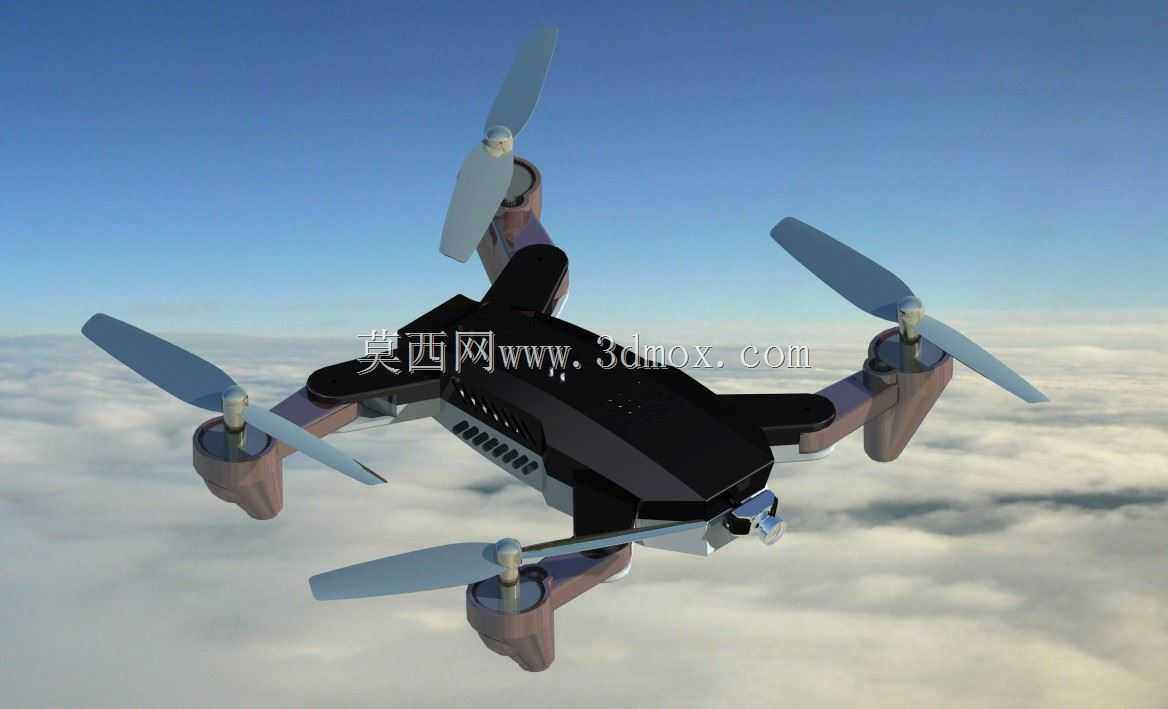

折叠式四旋翼航拍无人机结构设计

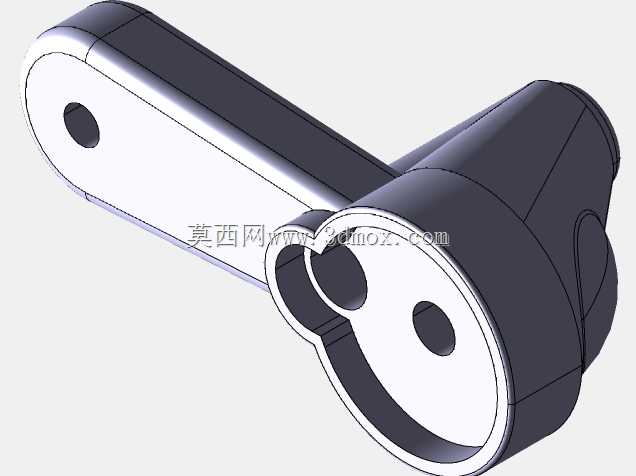

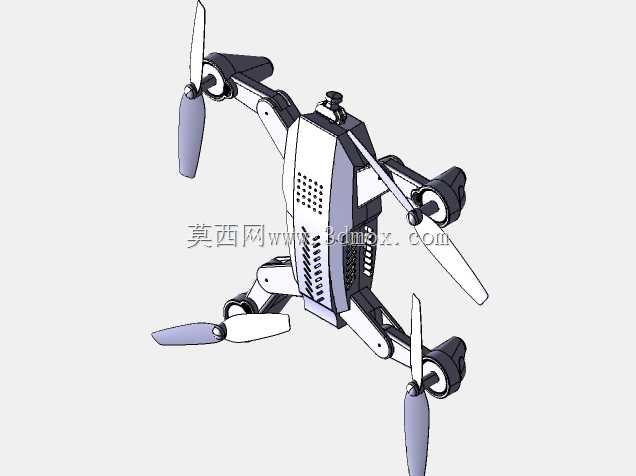

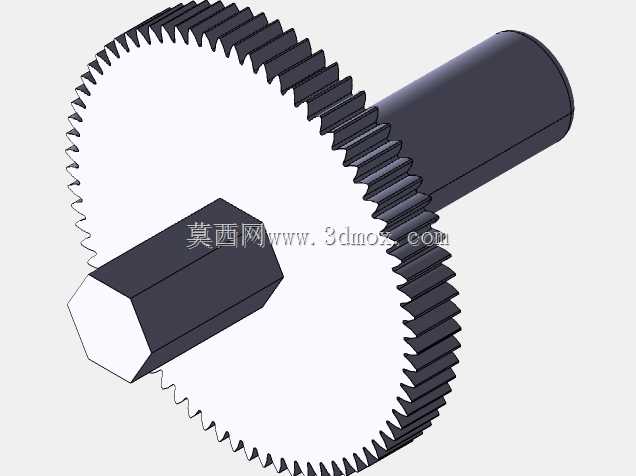

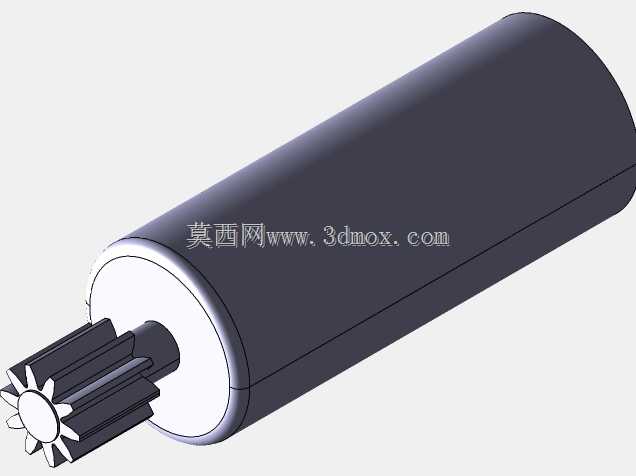

　　这款四旋翼飞行器的结构设计，首先围绕便携作业场景做了机臂折叠的结构考量，日常外业携带时可将四个带动力单元的机臂向机身中心收拢，收拢后整体外轮廓尺寸控制在常规双肩包侧袋可容纳的范围，展开后机臂锁止结构采用卡扣式定位，不需要额外工具即可完成作业状态切换，适配外业测绘、低空巡检这类需要频繁转场的作业需求。从动力布局来看，四个旋翼呈X型分布在机臂末端，每个旋翼的安装座预留了减震胶圈的安装位，可抵消旋翼高速转动产生的高频振动，避免振动传递到机身中部的载荷安装位，影响航拍、测绘类载荷的成像精度，机臂与机身主体的连接位置做了加强筋过渡，能承受飞行过程中急加速、急转向带来的交变载荷，避免长期使用后机臂连接位出现疲劳断裂。

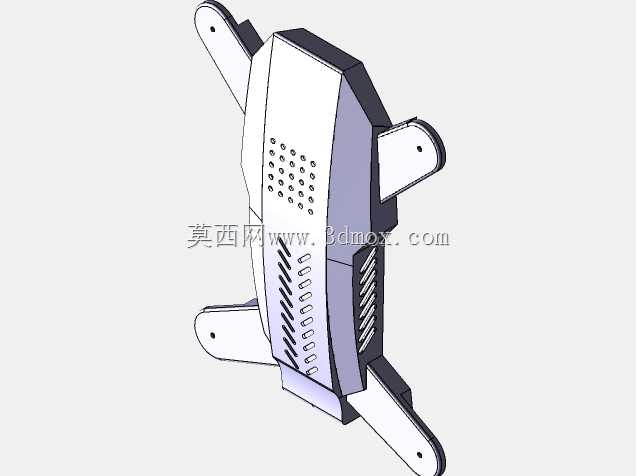

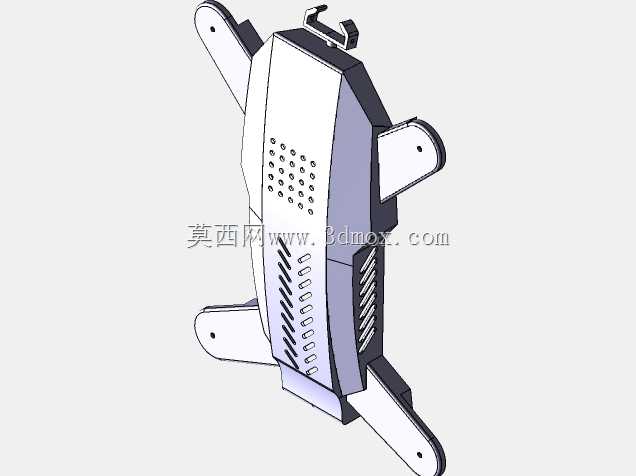

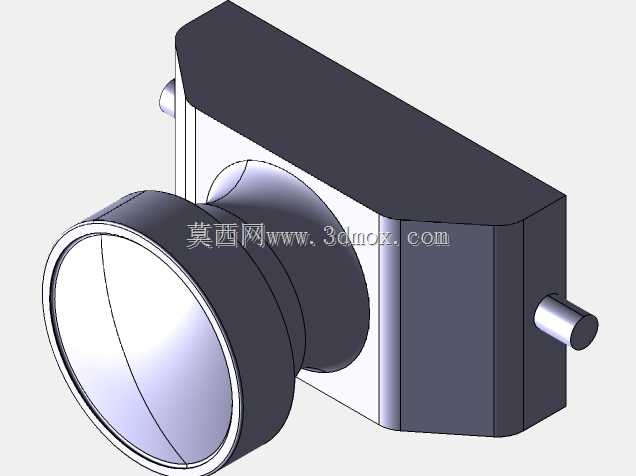

　　机身主体采用上下壳扣合的结构形式，中部预留了飞控板、电池仓、载荷挂载的安装空间，电池仓设计为快拆结构，插拔方向沿机身纵向设置，飞行过程中不会因为机动动作出现电池松脱的问题，机身前端预留了视觉传感器的安装窗口，窗口周边做了遮光凸台设计，可避免阳光直射对视觉传感器造成的成像干扰。设计过程中先完成了二维层面的动力匹配计算，根据单旋翼的拉力参数确定机臂的长度尺寸，保证相邻旋翼转动时不会出现气流干扰，同时控制整机的转动惯量在合理范围，保证飞控参数调试时的操控响应灵敏度，机臂的折叠转轴位置设置了限位结构，展开时机臂自动定位到预设角度，不需要反复校准机臂角度就能保证旋翼平面的水平度，降低外业作业前的准备工作量。机身底部预留了通用载荷挂载接口，

　　可适配不同重量的航拍相机、测绘模块、小型抛投装置，接口位置的承力结构直接连接到机身内部的承力骨架，不会因为挂载载荷导致外壳受力变形。整机的外形做了弧面过渡处理，除了降低飞行过程中的空气阻力，也能避免外业作业时尖锐棱角磕碰造成的设备损伤，旋翼的安装高度做了统一校核，保证折叠后旋翼不会和机身外壳、相邻机臂发生剐蹭，收拢状态下不需要拆卸旋翼即可直接收纳，进一步提升外业使用的便捷性。
