带安装孔位的传动导向滑轮结构设计

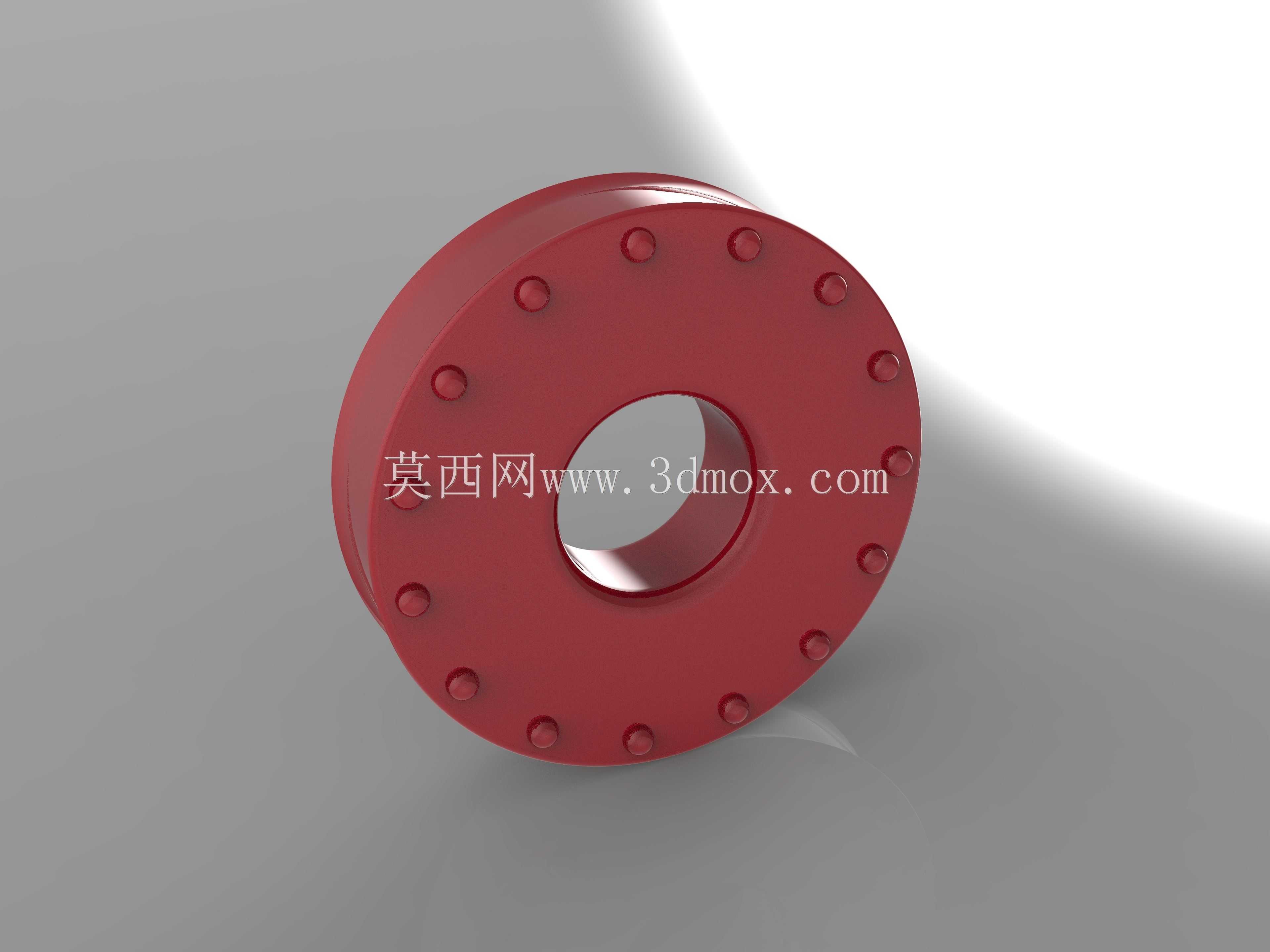

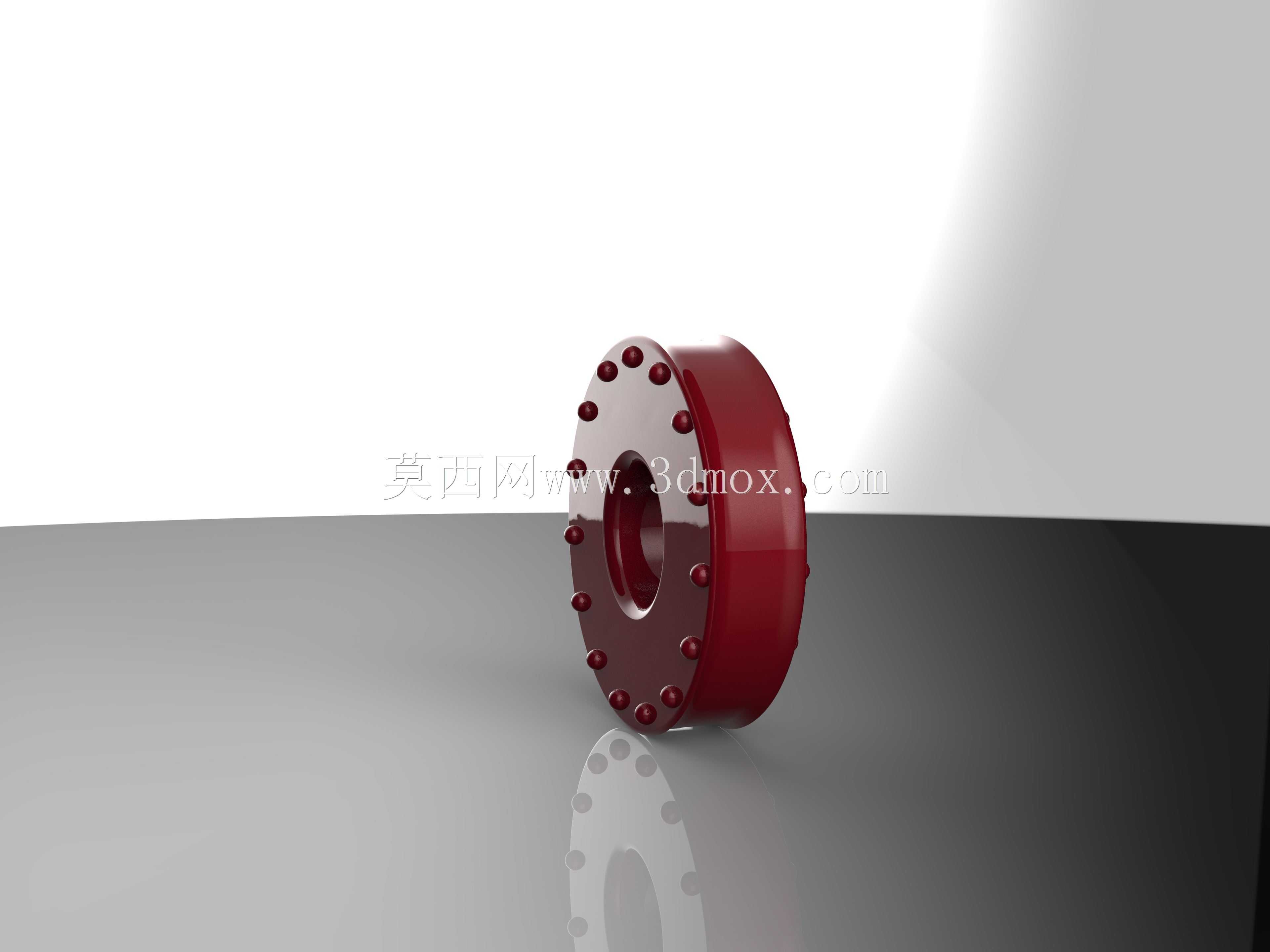

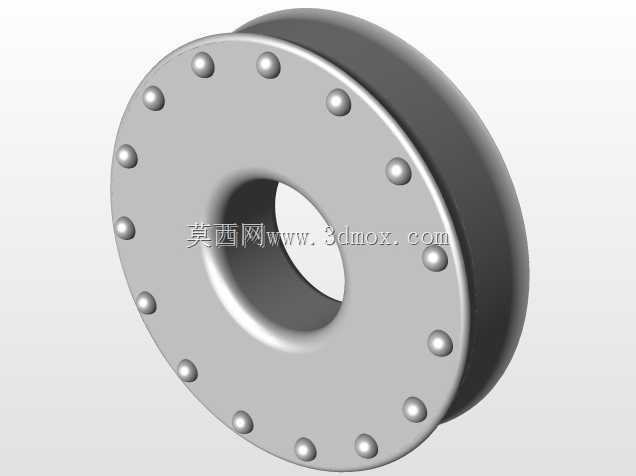

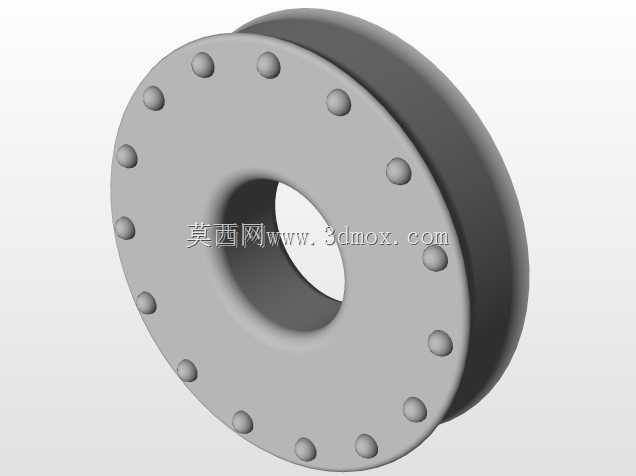

　　这类带端面安装孔的滑轮，常应用在中小载荷的皮带传动、线缆导向场景中，比如轻工输送线的张紧端、小型自动化设备的走线导向机构、检测仪器的传动换向位置，区别于重型起重滑轮的大尺寸辐条结构，该款滑轮采用整体式轮体设计，轮缘做了适配圆皮带或同步带的弧面凹槽，避免传动过程中带体出现侧向滑脱。从结构设计逻辑来看，轮体中心为通孔设计，可直接穿装销轴或配合轴承实现转动，端面均匀分布的沉头安装孔，主要用于连接配套的端盖或连接法兰，既可以实现轮体与传动轴的周向固定，也能在需要调整传动位置时，通过孔位的对位快速完成装配，不需要额外加工键槽，适配小扭矩、快装快拆的使用场景。设计时需要重点关注几个尺寸边界：首先是轮缘的凹槽深度，要匹配所用传动带的截面直径，

　　过浅会导致带体跳动脱槽，过深则会增加带体与轮槽侧壁的摩擦损耗；其次是端面安装孔的分度圆直径，要和配套连接件的孔位完全对应，孔位的同轴度公差需要控制在0.05mm以内，避免装配后轮体出现端面跳动；另外轮体的总厚度要匹配安装空间的轴向尺寸，中心通孔的直径要适配所选销轴或轴承的外径，配合公差选H7级即可满足转动需求。实际应用中，这类滑轮不需要做额外的表面硬化处理，采用常规工程塑料或铝合金加工就能满足使用强度，轮体表面的圆滑过渡设计，能减少传动过程中对带体的磨损，相比拼接式滑轮，整体式结构的动平衡性能更好，在转速不超过1500rpm的场景下不会出现明显的振动。建模过程中，先通过旋转特征生成轮体的基础轮廓，再对轮缘凹槽做圆角处理避免应力集中，

　　端面的安装孔采用圆周阵列的方式生成，保证每个孔的位置度一致，最后对所有锐边做倒角处理，避免装配时划伤操作人员或传动带体。需要注意的是，这类滑轮如果用于传感器配套的精密传动场景，还需要控制轮体的径向圆跳动公差，保证传动过程中带体的线速度稳定，不会因为轮体的形位误差导致检测数据出现偏差。
