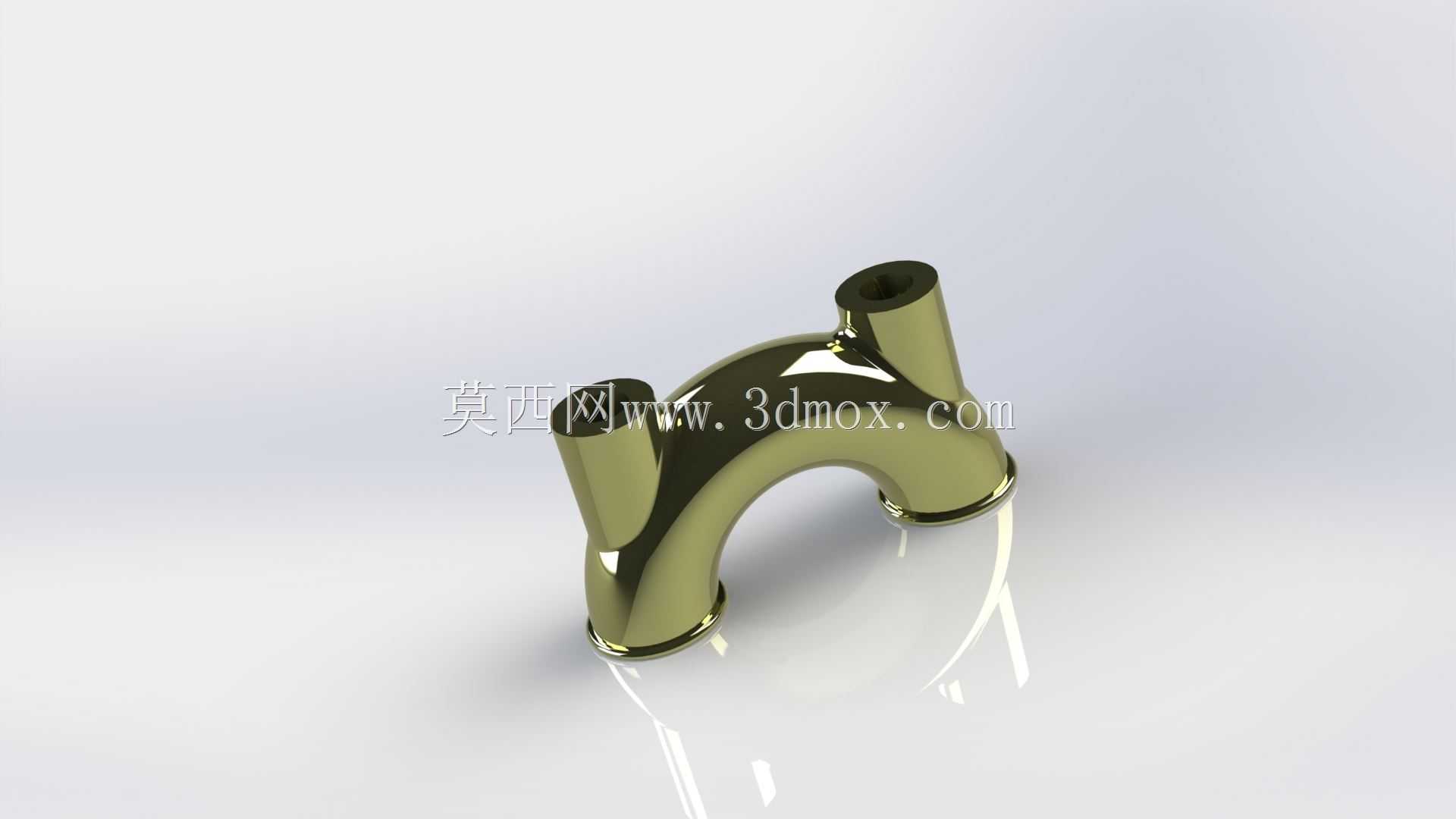

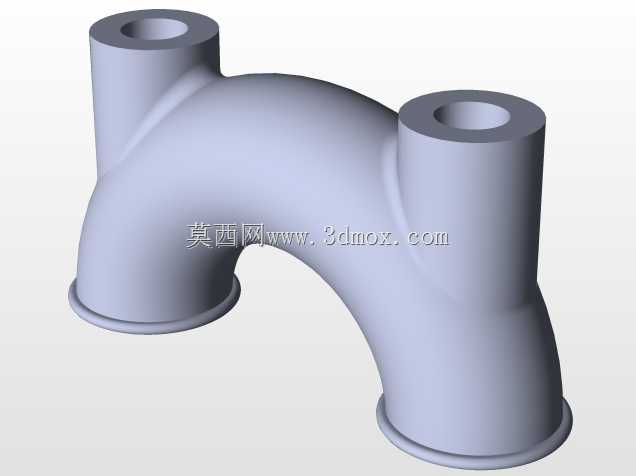

汽车悬架用三通路连接弯管结构件

　　该结构件属于汽车悬架系统的管路连接组件，主要应用在乘用车辆底盘的悬架布置区域，承担多通路流体管路的汇流与转向传输功能，适配悬架周边气路、油路的布局走线需求，避免管路在悬架跳动过程中出现弯折、干涉、拉扯破损的问题。从实际装车场景来看，这类三通路弯管通常布置在悬架上控制臂与副车架的衔接空隙处，三个接口分别对应不同走向的管路：两个接口沿弯管弧形走向排布，适配沿车架纵梁延伸的主管路，第三个垂直向上的接口对接通往减震器阻尼调节回路或者空气悬架充放气支路的支管，能够在有限的底盘布置空间内完成管路走向的90度转向与分流，不需要额外增加多个直角接头，减少管路连接点的泄漏风险。设计过程中首先考虑的是悬架跳动的动态边界，弯管的弧形曲率经过反复校核，

　　当悬架处于上跳极限、下跳极限以及最大转向侧倾状态时，弯管本体与周边的控制臂、减震器筒身、轮罩内衬都能保留至少15mm的安全间隙，不会出现运动干涉。管壁厚度根据管路工作压力设定，常规适配1.2MPa以内的工作压力，接口处做了加厚翻边处理，能够匹配标准快插接头的卡接尺寸，安装时不需要额外焊接法兰，直接推入接头即可完成密封固定，降低装配工序的复杂度。外形上整体采用平滑圆弧过渡，没有尖锐棱角，一方面可以降低流体在管路内部的沿程阻力，减少压力损失，另一方面圆弧外壁在车辆行驶过程中不容易被路面卷起的碎石冲击损坏，即使出现轻微磕碰，弧形结构也能分散冲击力，避免管壁开裂。三个接口的同轴度公差控制在0.1mm以内，保证接头安装后不会出现偏斜，

　　长期受车辆振动影响也不会出现松脱渗漏。弯管的安装固定点设置在弧形段的背部，通过一个一体式的安装支脚对接副车架上的预留安装孔，只需要一颗螺栓即可完成固定，安装定位效率高，后期维护拆卸也十分便捷。在管路布局设计时，这类集成式弯管替代了传统的多个直角接头加直段管路的组合方案，整体重量降低30%左右，同时减少了三个潜在的泄漏点，对于底盘管路的可靠性提升有明显作用，尤其适配带主动阻尼调节或者空气悬架的车型，能够满足复杂管路的紧凑布置需求。
