内齿圈搭配行星轮的周转轮系结构

项目分类:齿轮 发布时间:2022-03-28 ID:598307
  • 内齿圈搭配行星轮的周转轮系结构
  • 内齿圈搭配行星轮的周转轮系结构
  • 内齿圈搭配行星轮的周转轮系结构
  • 内齿圈搭配行星轮的周转轮系结构

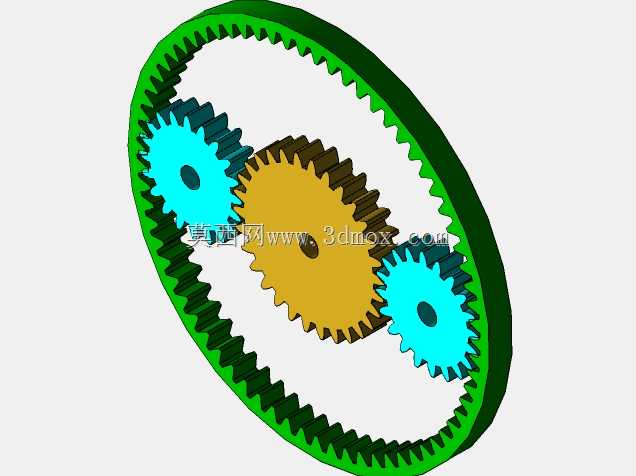

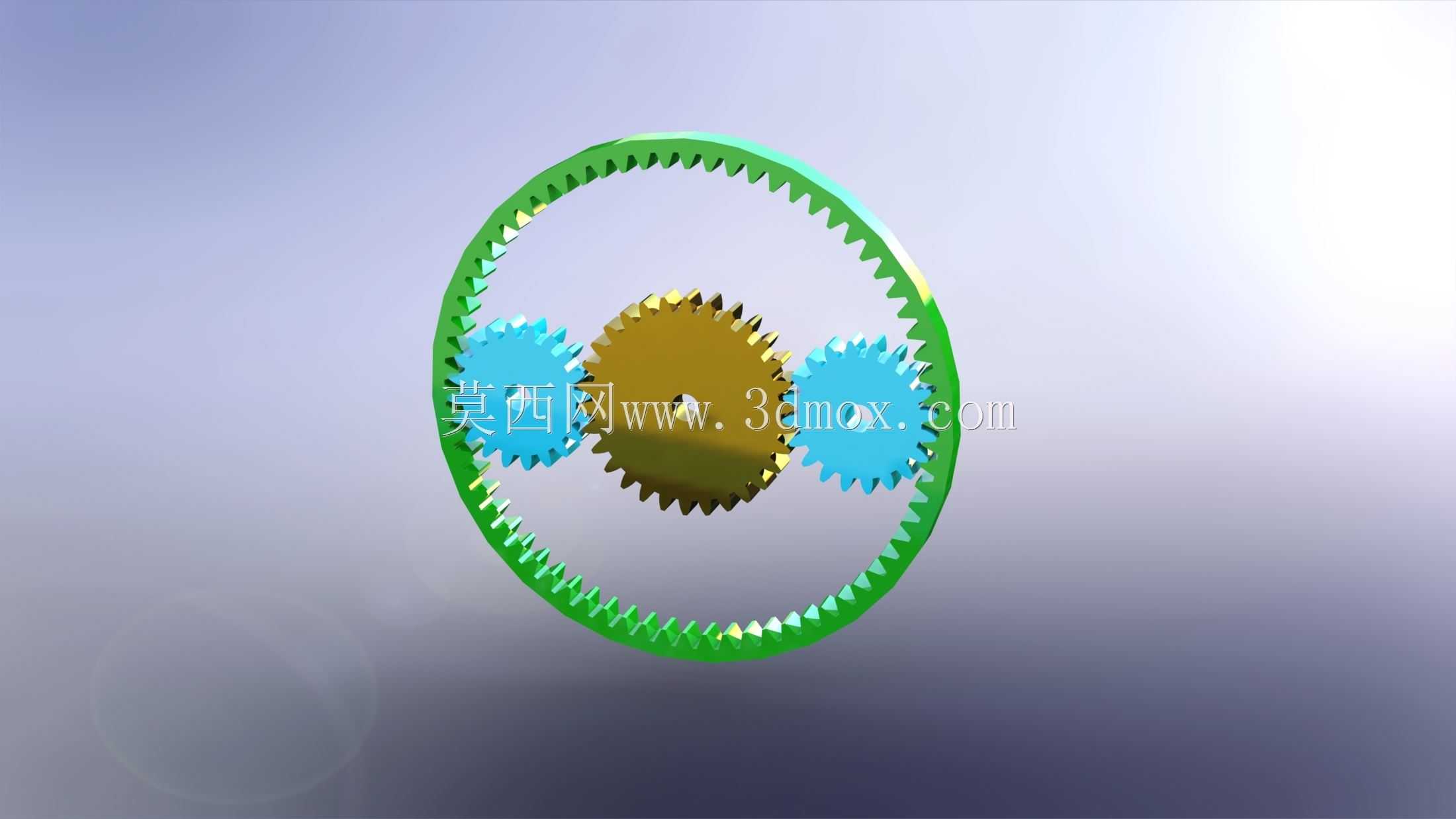

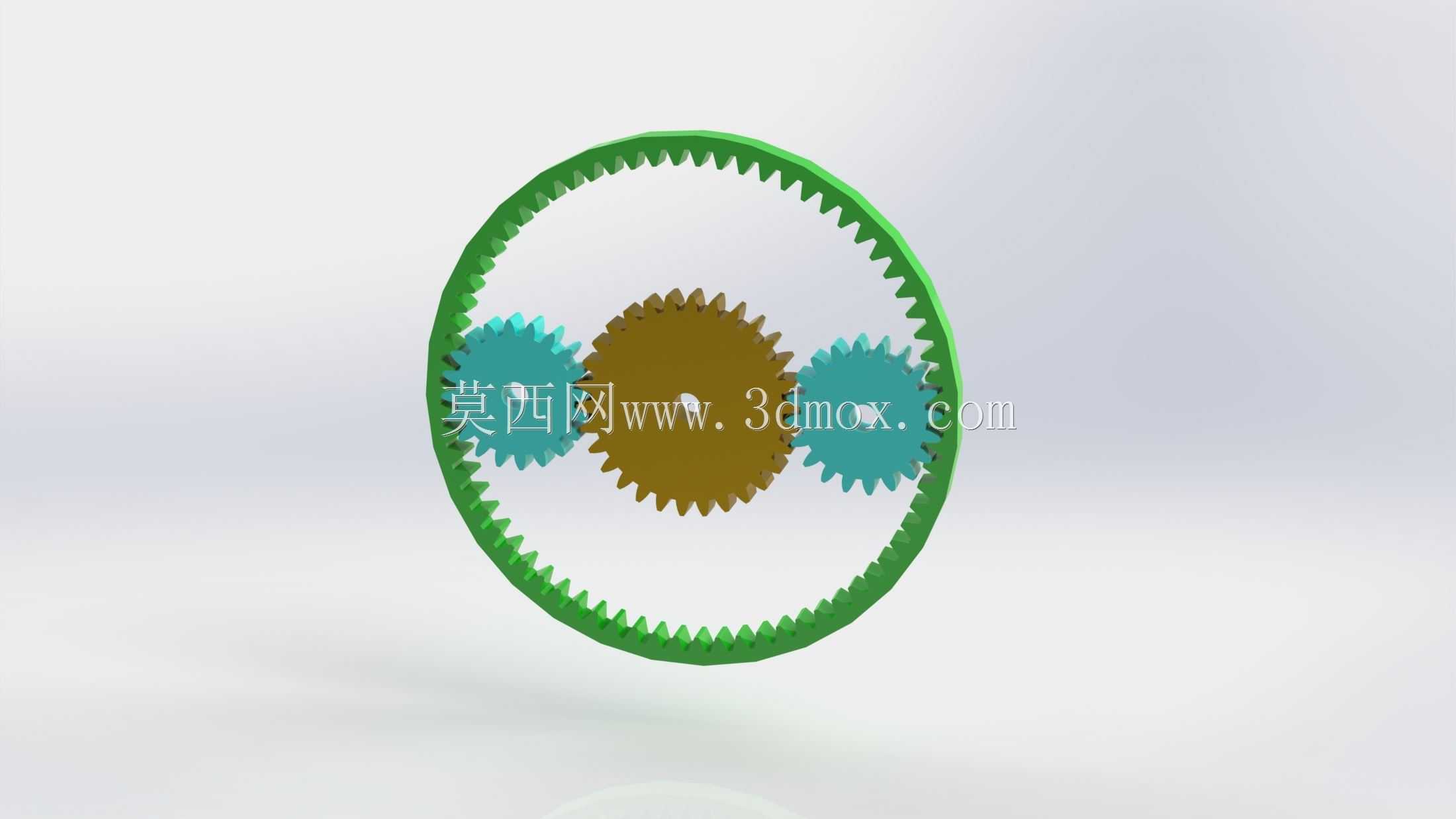

  这套周转轮系结构在各类需要大传动比、小安装空间的传动场景中应用广泛,常见于工业机器人关节减速模块、小型自动化设备的动力传递单元、精密输送线的变速机构中,相比定轴轮系,它能在同轴输入输出的前提下实现更高的传动效率,同时承载能力更强,同等传动比下整体体积能压缩40%以上,非常适合对安装边界有严格限制的紧凑型设备设计。从结构组成来看,整套轮系包含一个带内齿的固定齿圈、两个对称布置的行星齿轮、一个居中的太阳轮,行星轮通过销轴连接在输出端的行星架上,动力从太阳轮输入时,行星轮会沿内齿圈做公转加自转的复合运动,最终通过行星架输出低转速大扭矩的动力,对称布置的双行星轮设计可以抵消齿轮啮合时的径向力,降低支撑轴承的负载,提升整套机构的运行稳定性,

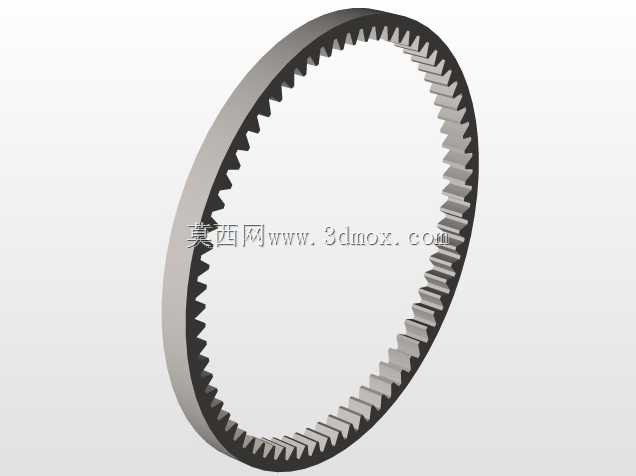

  减少运转过程中的振动与噪音。设计过程中首先要匹配各齿轮的模数与压力角,保证内齿圈、行星轮、太阳轮三者的齿形参数完全统一,避免啮合卡滞,其次要计算行星轮的安装中心距,确保行星轮同时与内齿圈、太阳轮处于正确的啮合位置,齿侧间隙控制在合理范围内,既不能过紧导致运转阻力过大、齿面磨损加剧,也不能过松导致传动回程差超标,影响传动精度。外形尺寸上,整套轮系的外轮廓由内齿圈的外径决定,安装时需要预留内齿圈的固定位,通常是在内齿圈外侧设计定位止口与安装法兰,通过螺栓将内齿圈固定在设备壳体上,输入端的太阳轮需要与驱动电机的输出轴通过键连接或过盈配合实现同轴传动,输出端的行星架需要预留与负载连接的接口,可根据实际需求设计成轴输出或法兰输出形式。

  实际选型应用时,需要根据负载扭矩、输入转速、传动比需求调整各齿轮的齿数与齿宽,齿宽越大承载能力越强,但会相应增加整体轴向尺寸,同时要考虑齿轮的材质与热处理工艺,常规工况下采用45号钢调质处理即可满足需求,重载或高转速工况下则需要采用合金钢渗碳淬火,提升齿面硬度与耐磨性,支撑行星轮的销轴需要做耐磨处理,可搭配滚针轴承降低转动摩擦阻力,保证行星轮运转顺畅。这套轮系的结构设计充分利用了同轴传动的空间优势,避免了定轴轮系多级传动带来的轴线偏移问题,在紧凑空间内实现动力的变速与扭矩放大,非常适合集成在各类小型化的工业传动设备中,设计建模时需要重点校验各齿轮的啮合干涉情况,尤其是行星轮公转过程中与内齿圈、太阳轮的相对位置,避免出现运动卡滞,同时要考虑装配工艺性,确保各零件可以顺利组装,不需要额外的特殊工装即可完成整套机构的装配。
