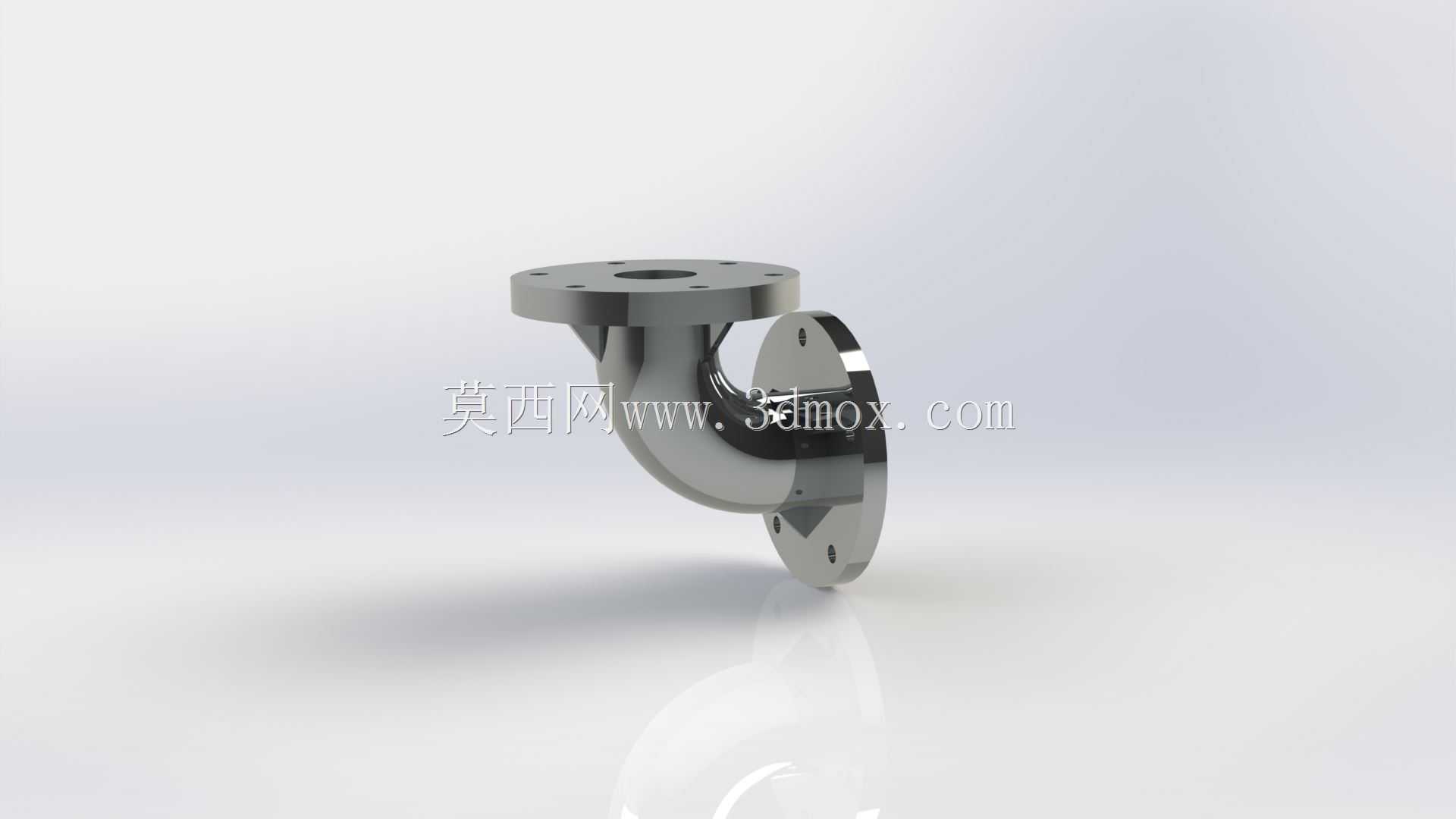

铸铁材质90度法兰连接弯管接头结构

　　这类90度弯管接头多用于工业管路系统的转向布设场景，在流体输送、气动回路、液压管线排布中承担改变介质流向的核心作用，两端采用法兰盘连接结构，可适配同公称通径的法兰管路、阀体或设备接口，安装时通过法兰盘上的均布螺栓孔穿入紧固件实现锁紧，配合密封垫片即可满足常规压力工况下的密封要求，避免介质输送过程中出现渗漏问题。从结构设计层面来看，弯管主体采用圆弧过渡的流道设计，相较于直角弯折结构，能大幅降低介质流经转向位置时的阻力损失，减少流体对管壁的冲蚀磨损，延长部件的实际使用寿命；两端法兰盘的安装基准面与弯管中心线的垂直度公差控制在合理范围内，可避免安装后出现管路错位、密封面贴合不严的问题，法兰盘上的螺栓孔采用圆周均布排布，

　　适配标准法兰的安装孔位，无需额外加工即可完成对接。材质选用铸铁材料，本身具备较好的刚性与减震性能，成本相较于铸钢、不锈钢材质更低，适配无强腐蚀介质的常规工况，比如给排水管路、低压压缩空气回路、普通工况的液压回油管路都可使用。在安装边界上，需要预留足够的操作空间用于法兰螺栓的紧固作业，弯管的弯曲半径经过合理核算，既不会因为弯曲半径过小导致流道阻力陡增，也不会因为弯曲半径过大造成安装空间的浪费，整体结构紧凑，可用于管路排布空间受限的设备内部管线连接场景。建模过程中对法兰盘的密封槽、螺栓孔倒角、弯管与法兰的衔接过渡位置都做了细节还原，流道内壁做了平滑处理，符合实际铸件的工艺特征，可直接用于管路系统的装配干涉检查、管路走向模拟，也可作为教学案例讲解法兰类连接件的结构设计要点，帮助从业者理解管路转向部件的选型逻辑与安装注意事项。
