方管焊接组装式设备承载机架结构

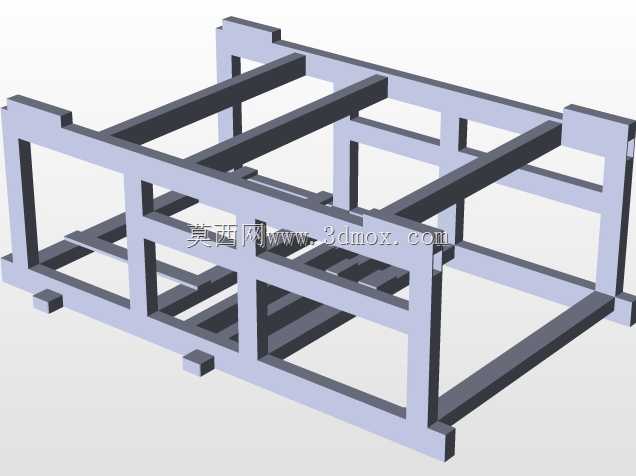

　　这类方管拼焊成型的金属框架结构，多作为工业设备的下部承载基座使用，常见于中小型自动化生产线、非标检测设备、物料输送单元的底层支撑场景，区别于铸件底座的厚重感，焊接框架在保证结构刚性的前提下能大幅降低整体自重，同时适配不同设备的定制化安装需求，无需开模即可快速调整框架的长宽尺寸，适配不同规格的上部设备安装。从结构设计逻辑来看，整体采用等截面矩形方管作为主受力构件，纵向布置两根通长主横梁作为主要承力路径，横向间隔布置多根副横梁形成网格状承载面，底部预留的四个凸台式支脚是安装调平地脚的基准位，可通过调节地脚螺栓补偿地面平整度误差，避免框架受力后出现扭曲变形。框架的侧向设置多道竖向与横向的加强方管，形成类似桁架的受力结构，

　　在承受上部设备的竖向静载荷时，能将载荷均匀分散到每根杆件上，同时可抵抗设备运行时产生的水平方向振动载荷，避免框架出现侧向失稳。设计时需要重点关注各焊接节点的焊脚尺寸匹配，主横梁与副横梁的连接位置采用满焊工艺，避免长期受载后出现焊缝开裂的问题，框架的上部安装面预留的网格间隙，既可以作为设备走线的穿线通道，也能容纳部分下部安装的气动、电气元件，减少设备整体的占用空间。安装边界方面，这类框架的外形尺寸可根据上部设备的安装孔位灵活调整，常规适配的设备重量范围在五百公斤以内，支脚的安装孔位间距可根据现场的固定需求调整，框架整体的高度可通过更换不同长度的竖向方管实现定制，无需改动整体的受力结构。在实际使用场景中，

　　这类焊接框架也可作为物料周转的承载架使用，配合上部铺设的钢板或网格板，可放置各类加工工件、检测工装，表面经过喷砂除锈后喷涂防锈漆，可适应车间内的多粉尘、少量油污的工作环境，日常维护仅需定期检查焊缝位置是否出现开裂、支脚调节螺栓是否松动即可，整体维护成本远低于铸造或型材拼接的重型基座。建模过程中需要重点还原各杆件的拼接位置关系，预留出焊接工艺所需的焊接收缩余量，避免实际加工后出现尺寸超差的问题，各杆件的端面需要做平齐处理，保证拼接时的贴合度，减少焊接变形量。
