标准模数直齿圆柱传动齿轮结构设计

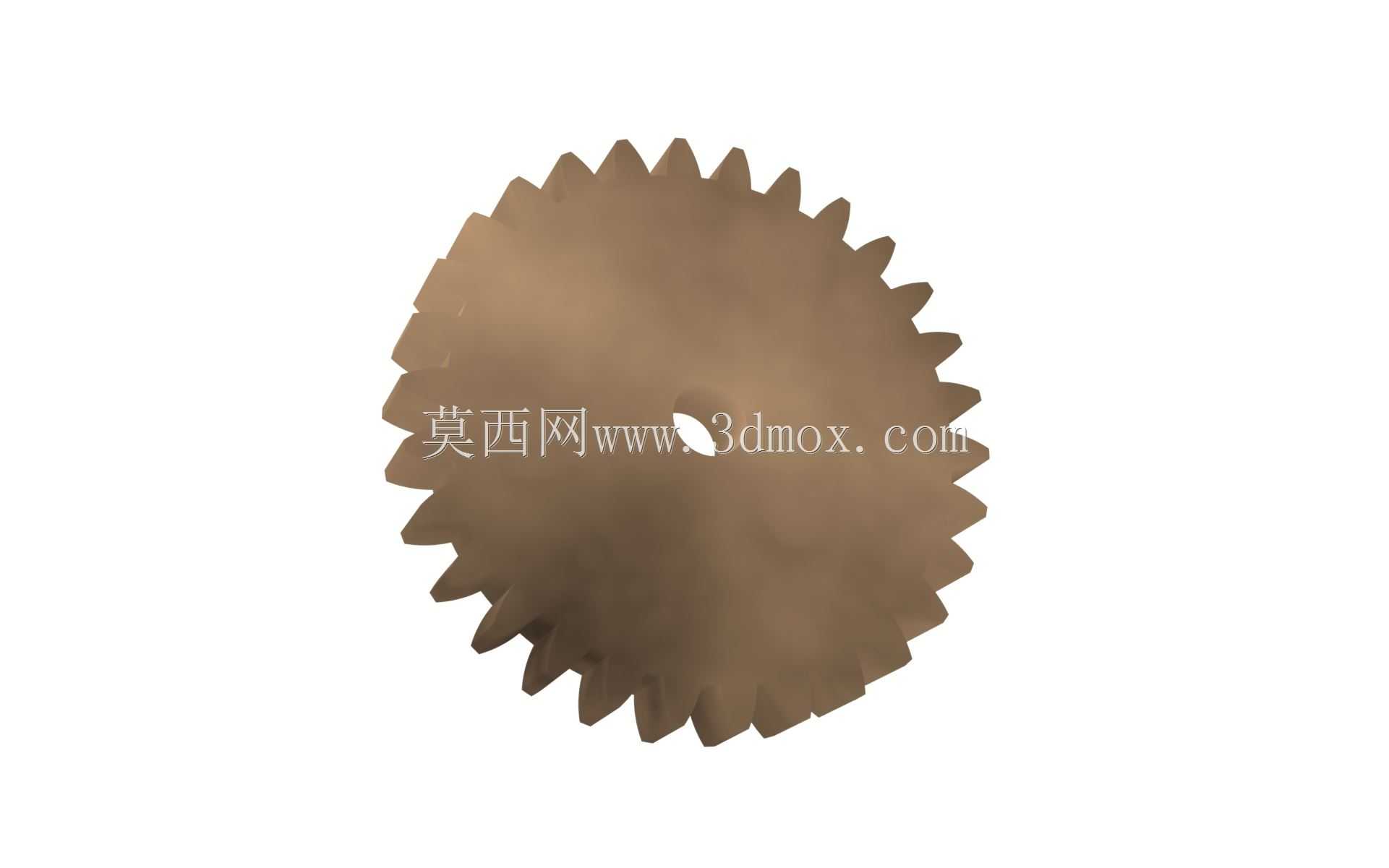

　　直齿圆柱齿轮是平行轴传动系统中应用最广泛的基础传动零件，在轻工输送设备、小型机床进给机构、自动化生产线传动工位、民用机电产品传动单元中都能见到这类零件的应用，其核心作用是在两根平行布置的转轴之间传递恒定转速比的旋转扭矩，相比斜齿、锥齿等其他齿轮结构，直齿圆柱齿轮不存在轴向分力，安装调试门槛更低，对支撑轴承的轴向载荷要求更小，适合中低速、载荷平稳的传动场景使用。这款直齿轮在设计阶段优先考虑了通用传动场景的适配性，齿部参数选取模数2.66、分度圆直径80mm、齿宽30mm的规格，中心安装孔采用标准光孔设计，可适配常用直径的传动轴，装配时可通过平键配合实现周向固定，也可根据实际使用需求追加顶丝孔、键槽等安装结构，

　　满足不同安装场景的固定需求。齿形轮廓采用标准渐开线齿廓设计，齿顶高、齿根高参数符合通用机械传动标准，啮合过程中齿面接触均匀，传动过程中不会出现卡滞、冲击过大的问题，齿根位置做了标准圆角过渡，可有效降低应力集中系数，避免长期交变载荷下出现齿根断裂的失效问题。从结构设计逻辑来看，这款齿轮采用实心辐板式结构，没有额外的减重孔设计，整体刚性更强，适合中等载荷的连续传动工况，齿轮端面与齿面的垂直度、安装孔与齿顶圆的同轴度都按照通用传动件的公差等级设定，装配后齿圈跳动量控制在合理范围内，能有效降低传动过程中的噪音与振动。在实际设备选型应用中，这类直齿轮常成对搭配使用，也可与同模数的齿条配合实现旋转运动到直线运动的转换，

　　常见于小型输送线的动力传递工位、包装机械的进给传动单元、教学演示用传动实训台等场景，设计建模过程中对齿形的渐开线轮廓做了精准拟合，齿距累积误差、齿形误差都控制在标准公差范围内，可直接用于后续的工程图生成、数控加工编程或者3D打印样件验证，不需要额外对齿形部分做修正调整，能大幅缩短结构设计阶段的零件建模周期，帮助设计人员快速完成传动系统的布局验证与装配干涉检查。
